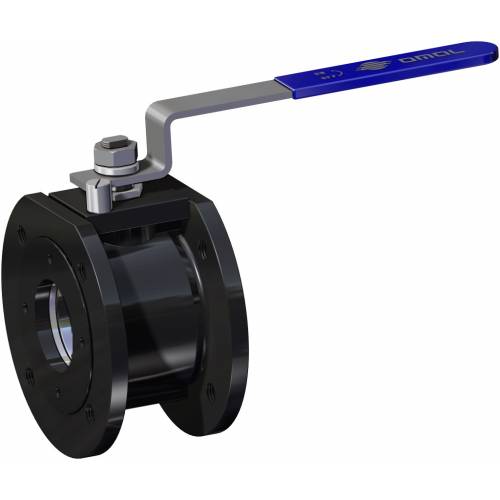

Válvula de bola STARK Wafer PN 16-40 acero al carbono

  • ventajas
  • características
  • dimensiones
  • materiales
  • documentos

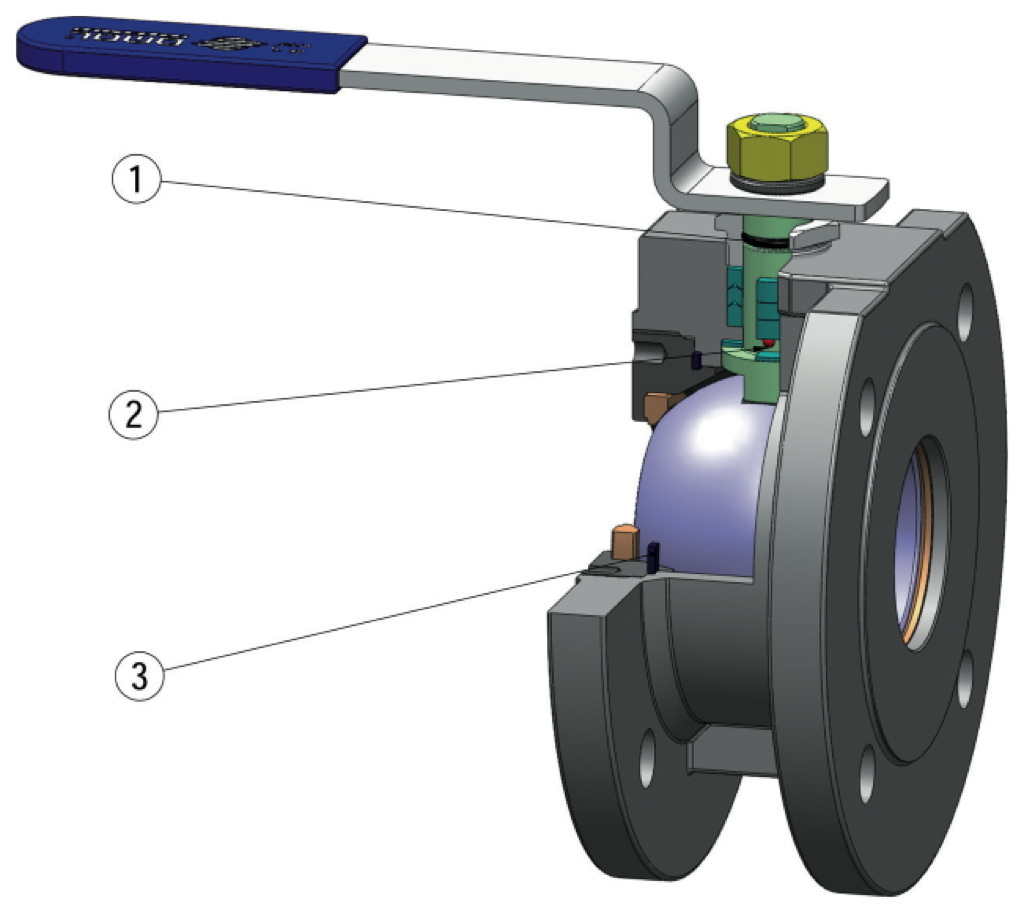

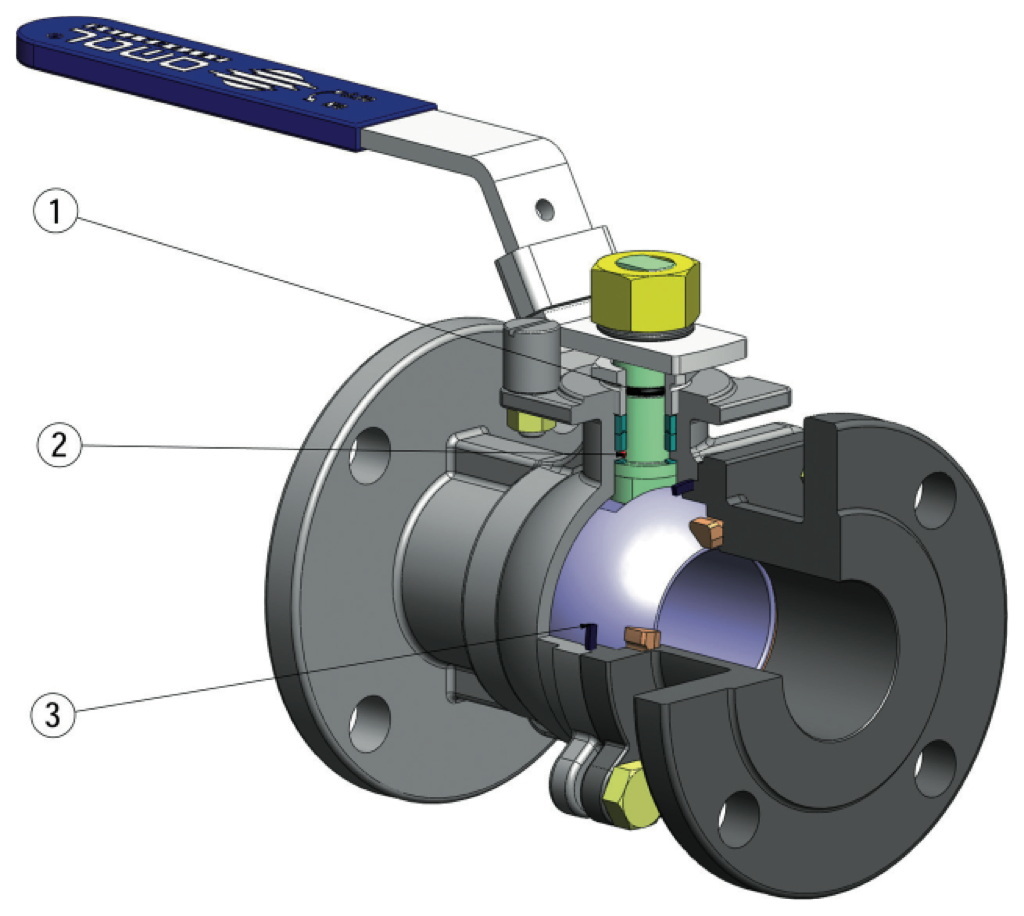

1. Junta de retención adicional mediante Junta tórica
Garantiza un sellado adicional hacia el exterior

2. Dispositivo antiestático (continuidad eléctrica entre la bola, el vástago y el cuerpo)
Se evita cargas electroestáticas que podrían provocar ignición en entornos inflamables y/o explosivos
Seguridad garantizada de contacto durante toda la vida útil de la válvula

3. Junta de retención elasticizada en grafito
Garantiza un sellado hacia el exterior independientemente de las variaciones térmicas a las que está sometida la válvula

Línea de válvulas hundidas
Menor peso de la válvula

Certificado "Fire Safe"
Garantiza el sellado de la válvula incluso en caso de incendio

Certificado ATEX
Permite la instalación en presencia de entornos potencialmente explosivos

Certificado PED
Cumplimiento de la directiva europea sobre la seguridad para los dispositivos presurizados

EJECUCIÓN ESTÁNDAR
• Bola flotante, paso total.
• Junta de asiento blando PTFE+15%vidrio.
• Normas para bridas de conexión EN 1092-1.
• Temperaturas de uso: -20°C / +150°C.
• Clase de presión: PN16-40.
• Fluido interceptado: aire, agua, gas, productos petrolíferos.
• Dispositivo antiestático EN12266-2.
• Junta del vástago: paquete a V de serie en PTFE.
• Junta adicional en vástago con junta tórica FKM.
• Vástago antifugas.
• Tratamiento superficial bruñido.

CERTIFICACIONES
• Cumple con la directiva Europea 2014/68/UE PED.
• Cumple con la directiva ATEX 2014/34/UE.
• FIRE SAFE: API 607 - EN ISO 10497.

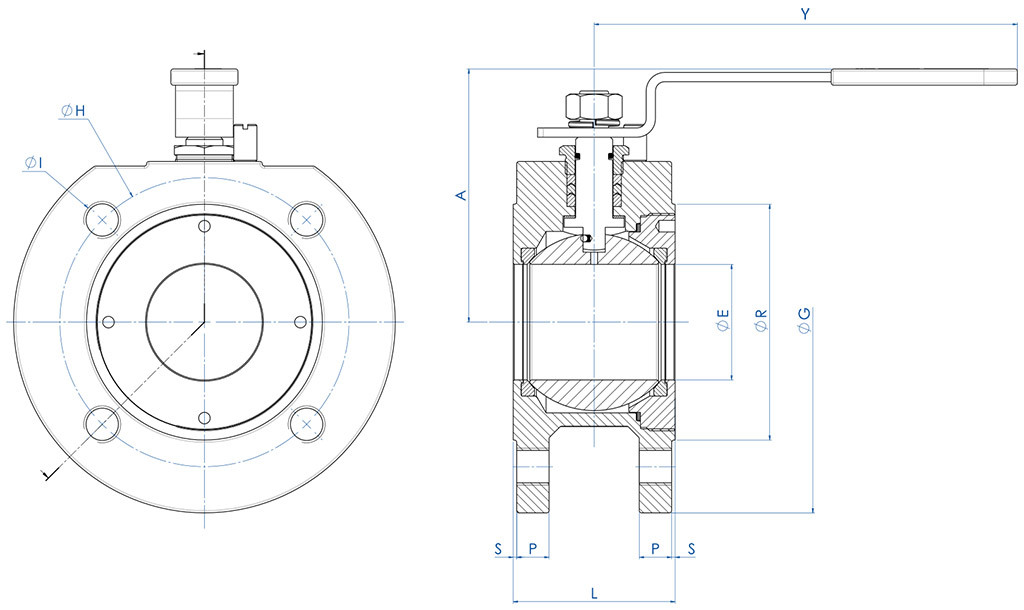

DIMENSIONES Y CÓDIGOS
MEDIDA
PN
Código Acero al carbono A216 WCB
Código Acero inoxidable CF8M
ØE
A
Y
ØG
ØR
S
P
ØH
N° Agujeros

ØI
Kg
L
DN [mm]
[pulgadas]
DN 15
1/2"
PN16-40
LST04F00CC
LST04F00AE
15
70
153
88
45
1
6
65
4
M12
1,2
36
DN 20
3/4"
PN16-40
LST05F00CC
LST05F00AE
20
70
153
98
58
1
6
75
4
M12
1,4
38
DN 25
1"
PN16-40
LST06F00CC
LST06F00AE
25
80
152,5
108
68
1,75
7
85
4
M12
2
43
DN 32
1" 1/4
PN16-40
LST07F00CC
LST07F00AE
32
87
152,5
128
78
1,5
7
100
4
M16
2,9
51
DN 40
1" 1/2
PN16-40
LST08F00CC
LST08F00AE
38
102
181
150
88
1,5
13
110
4
M16
4,4
63
DN 50
2"
PN16-40
LST09F00CC
LST09F00AE
50
108
181
165
102
1,5
14
125
4
M16
5,5
70
DN 65
2" 1/2
PN10-16
LST10E00CC
LST10E00AE
65
143
287,5
186
123
1,5
13,5
145
4
M16
10,1
107
DN 80
3"
PN16-40
LST11F00CC
LST11F00AE
76
152
287,5
200
138
3
21
160
8
M16
13
120
DN100
4"
PN10-16
LST12E00CC
LST12E00AE
96
168
322
220
158
2,5
17
180
8
M16
19,7
152

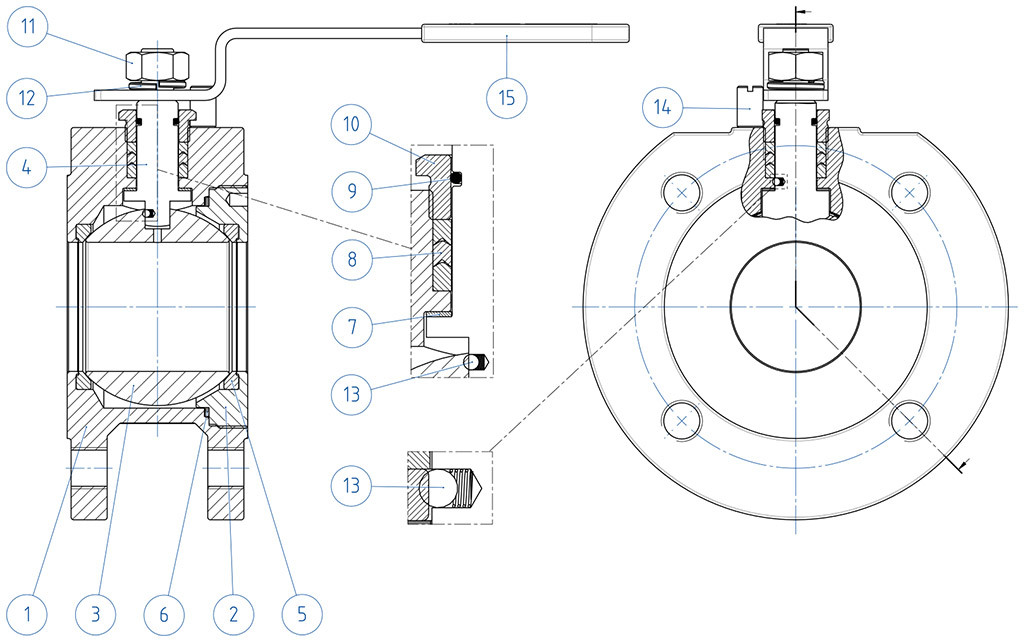

MATERIALES   -   B.O.M

Descripción
Versión  - Acero al Carbono
Versión  - Acero inoxidable
1
Cuerpo
ASTM A216 WCB
ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)
2
Abrazadera
3
Bola
ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)
ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)
4
Vástago
ASTM A276 316
ASTM A276 316
5
Asiento
PTFE + 15% LLENO DE VIDRIO
PTFE + 15% LLENO DE VIDRIO
6
Junta cuerpo-terminal
GRAFITO
GRAFITO
7
Junta inferior
PTFE
PTFE
8
Paquete a V
9
Junta tórica del vástago
FKM
FKM
10
Prensajuntas
304 s.s.
304 s.s.
11
Tuerca para vástago
12
Arandela elástica
13
Dispositivo Antiestático
ACERO INOXIDABLE
ACERO INOXIDABLE
14
Retención de palanca
304 s.s.
304 s.s.
15
Palanca
ACERO INOXIDABLE
ACERO INOXIDABLE
