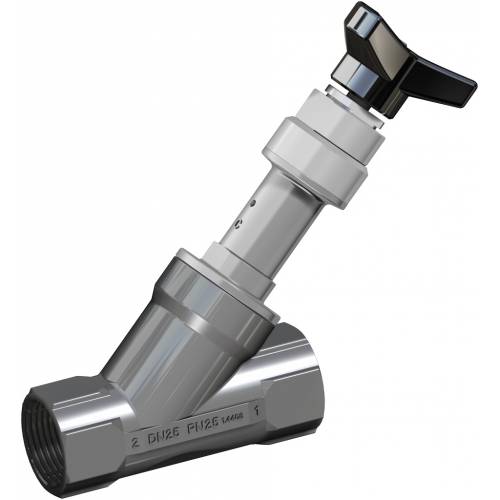

Válvula neumática ARES manual con dispositivo de bloqueo

Macro Válvulas neumáticas

Categoría Válvulas de asiento inclinado

Subcategoría ARES manual

CONFIGURA CONEXIÓN

SOLICITA INFORMACIÓN

IMPRIME PÁGINA

DESCARGA CATÁLOGO VÁLVULAS DE ASIENTO INCLINADO

características
dimensiones
materiales
documentos

CARACTERÍSTICAS GENERALES:
Material del cuerpo válvula: A351-CF8M (316 S.S.)
Conexiones de válvula: Ver esquema de codificación.
Montaje en cualquier posición: horizontal, vertical, oblicua.
Gama disponible desde DN 10 a DN 50.
Disponible también versión con dispositivo de bloqueo
Configuración ATEX 2014/34/UE a solicitar en la fase de pedido.
Bajo pedido: versiones para vacío y para uso de oxígeno

FLUIDO INTERCEPTADO:
Aire, agua, alcohol, aceites, carburantes, soluciones salinas, vapor, etc..(sin embargo compatibles con A 351 CF8M(316) y PTFE)
Presión de uso desde 0 a 25 bar (vapor a 180°C desde 0 a 10 bar) dependiendo de la versión elegida (ver páginas siguientes).
Temperatura desde -10°C a +180°C.
Viscosidad máxima 600 cst (mm²/s).

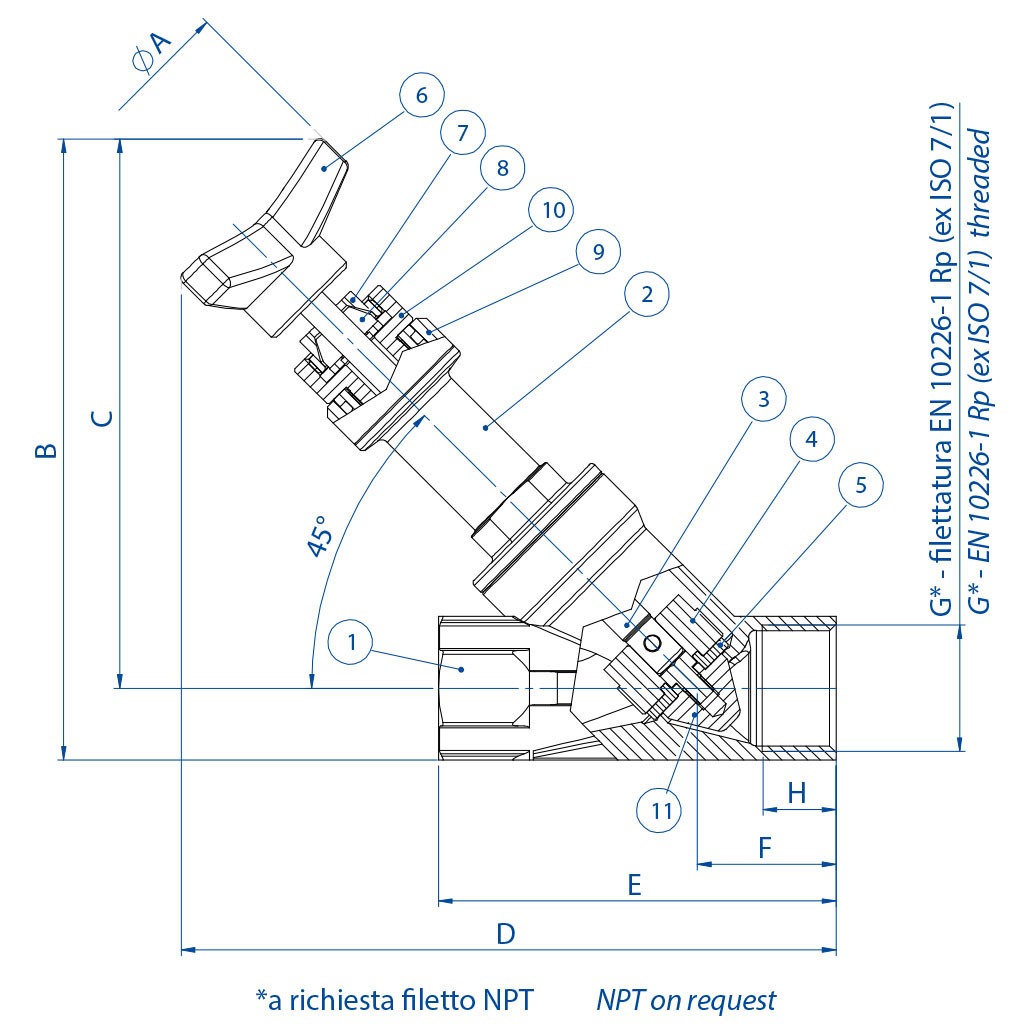

Válvula neumática ARES manual con dispositivo de bloqueo - dimensiones -

DIMENSIONES
DN [mm]	*G [pulgadas]**	øA	B	C	D	E	F	H
15	3/8”	63	138,5	126	169	85	34,5	12
15	1/2”	63	138,5	126	169	85	34,5	15
20	3/4”	63	148,5	133	176,2	95	34,7	16,3
25	1”	63	152	133	178,1	105	36,6	19,5
32	1”1/4	100	191,5	168	222,5	120	40,5	19
40	1”1/2	100	197	170	225	130	41	18
50	2”	100	213	180	239,5	150	45,5	20
* Bajo pedido roscado NPT

Válvula neumática ARES manual con dispositivo de bloqueo - materiales -

MATERIALES
N°	Descripción	Materiales
1	Cuerpo válvula	CF8M
2	Tubo prensaestopas	CF8M
3	Vástago	316L S.S.
4	Obturador	316L S.S.
5	Junta obturador	PTFE
6	Manilla	Tecnopolímero
7	Abrazadera de bloqueo	304 S.S.
8	Pinza	Latón Brass
9	Brújula	Aleación de aluminio
10	Prensajuntas	304 S.S.
11	Ojiva	304 S.S.
