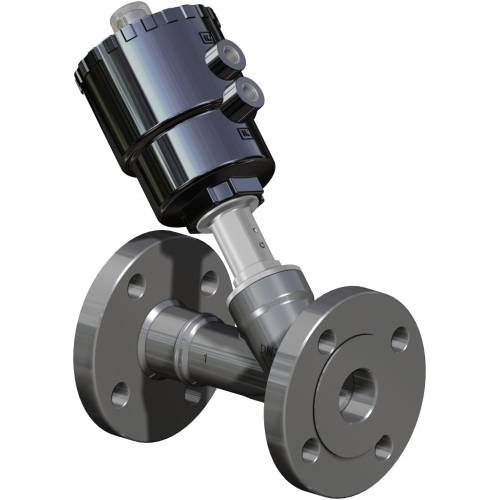

Válvula neumática ARES reforzada

  • características
  • dimensiones
  • especificaciones
  • accesorios
  • documentos

CARACTERÍSTICAS GENERALES:
Material del cuerpo válvula: A351-CF3M (316L S.S.).
Conexiones de válvula: Ver esquema de codificación.
Montaje en cualquier posición: horizontal, vertical, oblicua.
Gama disponible de DN 15 a DN 50 en las versiones de doble efecto; simple efecto: normalmente cerrado, normalmente cerrado anti-golpe de ariete y normalmente abierto.
Las prestaciones y los diagramas de las presiones son los mismos que las versiones estándar pero están limitados a PN16
Bajo pedido: versiones para vacío y para uso de oxígeno
Configuración ATEX 2014/34/UE a solicitar en la fase de pedido.

FLUIDO DE COMANDO:
Fluido de pilotaje: aire comprimido lubricado o seco, gas y fluidos neutros;
Temperatura ambiente: desde -10°C a +60° C

FLUIDO INTERCEPTADO:
Aire, agua, alcohol, aceites, carburantes, soluzioni saline, vapor, etc..(sin embargo compatibles con CF3M (316L S.S.) y PTFE)
Presión de uso desde 0 a 16 bar (vapor a 180°C desde 0 a 10 bar) dependiendo del tamaño y de la versión elegida (ver páginas siguientes).
Temperatura desde -10°C a +180°C.
Viscosidad máxima 600 cst (mm2/s).

Reforzadas UNI EN1092-1

VÁLVULA REFORZADA ANSI 150RF CALIB.ASME B16.10 A1
DN [mm]
H
L
øN
øP
øQ
øR
F
15
11,39,735,1
89,0
60,5
16,0
108,0
20
12,811,2
42,9
99,0
69,816,0
117,0
25
15,0
13,4
50,8
108,0
79,2
16,0
127,0
32
15,814,2
63,5
117,0
88,9
16,0
140,0
40
18,0
16,4
73,0
127,0
98,616,0
165,0
50
19,1
17,5
91,9
152,0
120,619,0
178,0

VÁLVULA REFORZADA REDUCIDA
DN [mm]
H
øP
øQ
øR
F
15
7,0
70,0
50,0
7,0
104,5
20
8,0
75,0
55,0
9,0
119,5
25
9,0
80,0
60,0
9,0
134,5
32
9,0
90,0
70,0
9,0
149,5
40
10,0
100,0
80,0
9,0
164,5
50
10,0
110,0
90,0
11,0
179,5

Bajo pedido versiones:
reforzadas ASME 150 RF;
reforzadas reducidas

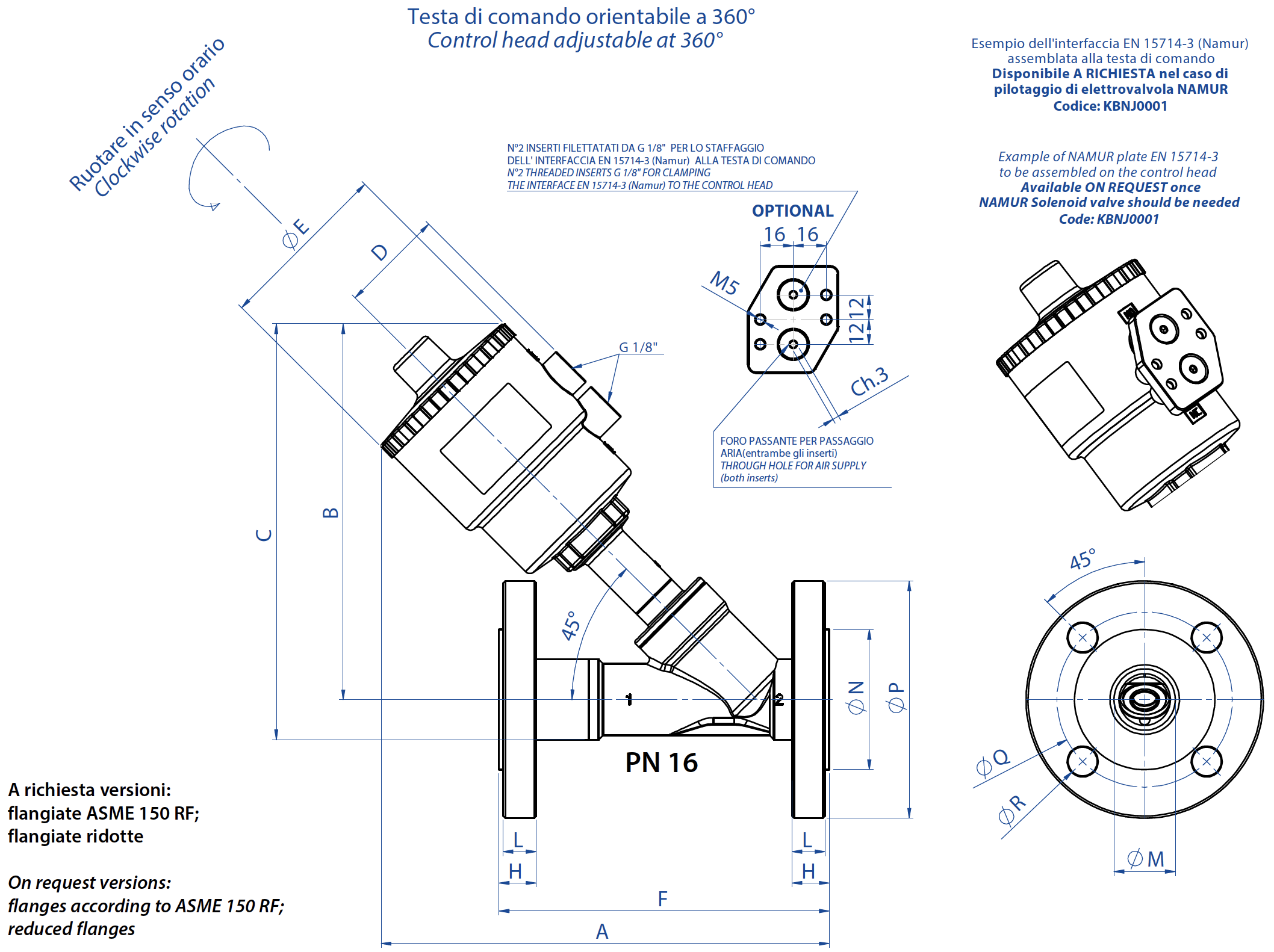

DIMENSIONES
DN [mm]Cabeza de comando
ABCDøEFHLøMøNøPøQøR
15ø 50182,5156203,54470130161418,145956514
20ø 50192,3160212,54470150181623,7581057514
20ø 63210,3178230,550,584,4150181623,7581057514
25ø 50197,36164221,54470160181629,7681158514
25ø 63216,36182239,550,584,4160181629,7681158514
25ø 90256,36222279,566,2116,4160181629,7681158514
32ø 50202,51682384470180181638,47814010018
32ø 63220,518625650,584,4180181638,47814010018
32ø 90260,522629666,2116,4180181638,47814010018
32ø 110296,526133177,4140,6180181638,47814010018
40ø 63228,619026550,584,4200181544,38815011018
40ø 90268,623030566,2116,4200181544,38815011018
40ø 110304,226634177,4140,6200181544,38815011018
50ø 63241,87200282,550,584,4230181555,710216512518
50ø 90281,87240322,566,2116,4230181555,710216512518
50ø 110317,87276358,577,4140,6230181555,710216512518
En negro los acoplamientos recomendados. Otras combinaciones bajo pedido.


MODO DE USO

Limitador de recorrido
Permite limitar el recorrido del obturador de la válvula en la apertura y, por lo tanto, regular el caudal. Disponible para todas las versiones. En las versiones efecto simple normalmente abiertas se puede utilizar también como comando manual de emergencia.

Comando
 A mm
Código
∅ 5025,5
KLJL0016
∅ 6321,5
KLJL0018
∅ 905,2
KLJL0021
∅ 1105,9
KLJL0023

No disponible con cabeza ∅ 40.

Comando manual de emergencia
Permite realizar la apertura de la válvula en caso de emergencia (falta de fluido del piloto, avería en el sistema, falta de la señal del piloto, etc..). Disponible para todas las válvulas en las versiones normalmente cerradas.

Comando
mm
Código
∅ 50
35,8
KLJA0016
∅ 63
35,8
KLJA0018
∅ 90
29,5
KLJA0021
∅ 110
29,5
KLJA0023

No disponible con cabeza ∅ 40.

Electropiloto 3/2 - Electroválvula 3/2 - 5/2

Electroválvula de mando
Electropiloto 3/2 para el montaje directo.
Cuerpo y bobina orientables 360°
Comando manual estándar.
Electroválvula (NAMUR) preparada para la selección entre la función 5/2 y 3/2 que se realiza montando la base correspondiente (ambas proporcionadas).
Temperatura ambiente de -10°C a +50°C

Voltaje
24 Vac115 Vac230 Vac24 Vdc
Electropiloto
EP415024EP415110EP415220EP412024

Voltaje
24 Vac115 Vac230 Vac24 Vdc
Electroválvula NAMUR*ER8188A2ER8188A4ER8188A5ER8188C2
Interfaz NAMURKBNJ0001

* A utilizar solo con interfaz NAMUR

Caja de señalización
La caja de señalización para el control de la posición abierta y cerrada con dos topes mecánicos o inductivos es adecuada para el montaje en toda la serie de válvulas con actuadores ∅50 - ∅63 - ∅90 - ∅110.
Bajo pedido están disponibles los terminales para conectar la electroválvula y los indicadores visuales a través de led.
Grado de protección IP 65
Temperatura ambiente de -20°C a +70°C
Acceso cable n°1 PG11
Material de la envoltura de poliamida con cubierta de polimetacrilato transparente.

Comando
A
mm

∅ 50
52,1
∅ 63
47,5
∅ 90
37,7
∅ 110
29,5

TIPOS DE TOPES DISPONIBLES

Interruptores de tope inductivos NAMUR EExia
Tensión nominal: 8 Vcc
Consumo: accionado ≤1 mA; suelto ≥3 mA
Temperatura de funcionamiento: desde -20° C a +70 C

Configuración Código
1 tope: alto en posición de válvula abierta
KSIN9A0xx
1 tope: bajo en posición de válvula cerrada
KSIN9C0xx
2 topes válvula abierta y cerrada
KSIN920xx



Interruptores de tope de proximidad
Tensión nominal: 10÷30 Vcc
Consumo: 15 mA;
Temperatura de funcionamiento: desde -20° C a +70° C

Configuración Código
1 tope: alto en posición de válvula abierta
KSI09A0xx
1 tope: bajo en posición de válvula cerrada
KSI09C0xx
2 topes válvula abierta y cerrada
KSI0920xx

Interruptores de tope mecánicos
Tope alto: válvula abierta
Tope bajo: válvula cerrada
Carga máx.: 5A 250 Vca; 1A 250 Vcc

Configuración
Código
2 topes
KSM0C20xx

xx = Ø cabeza de control
16 = Ø50
18 = Ø63
21 = Ø90
23 = Ø110
