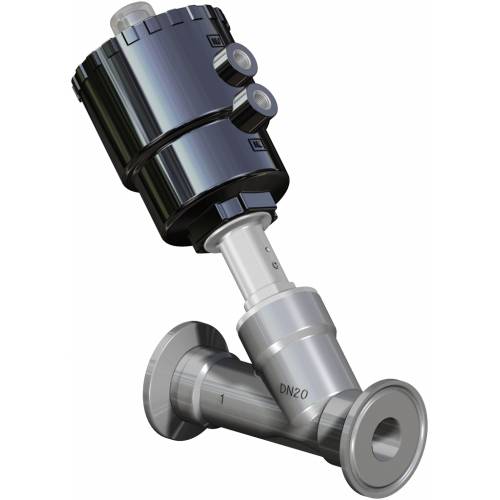

Válvula neumática ARES abrazadera 3A

Macro Válvulas neumáticas

Categoría Válvulas de asiento inclinado

Subcategoría ARES con conexiones especiales

CONFIGURA Accionamiento

SOLICITA INFORMACIÓN

IMPRIME PÁGINA

DESCARGA CATÁLOGO VÁLVULAS DE ASIENTO INCLINADO

características
dimensiones
especificaciones
accesorios
documentos

CARACTERÍSTICAS GENERALES:
Material del cuerpo válvula: A351-CF3M (316L S.S.).
Conexiones de válvula: Ver esquema de codificación.
Montaje en cualquier posición: horizontal, vertical, oblicua.

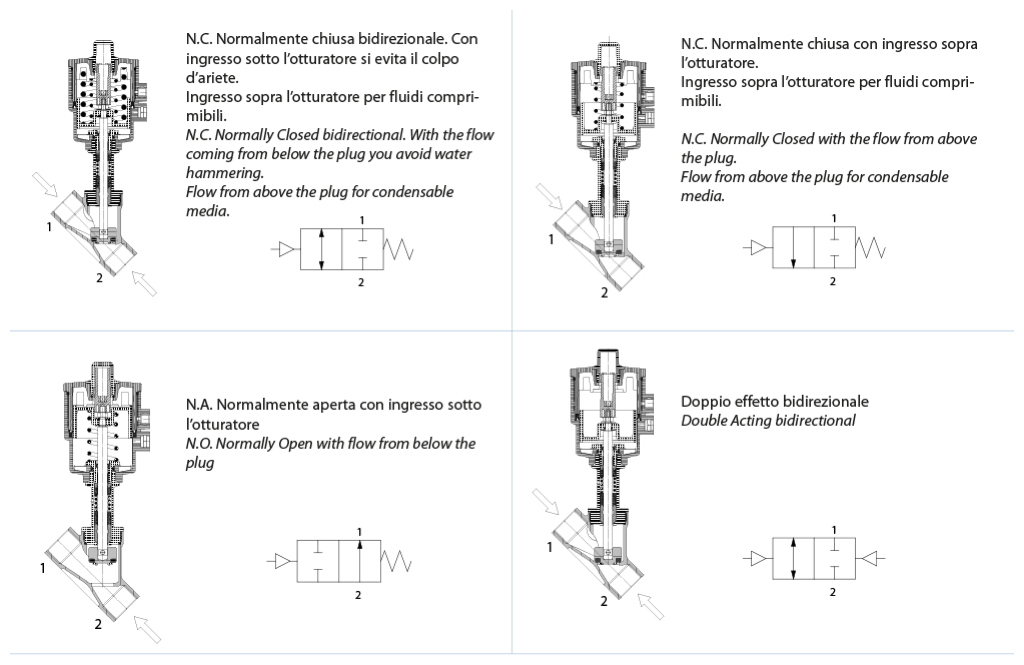

Gama disponible de DN 15 a DN 50 en las versiones de doble efecto; simple efecto: normalmente cerrado, normalmente cerrado anti-golpe de ariete y normalmente abierto.
Las prestaciones y los diagramas de las presiones son los mismos que las versiones estándar pero están limitados a PN16
Bajo pedido: versiones para vacío y para uso de oxígeno
Configuración ATEX 2014/34/UE a solicitar en la fase de pedido.

FLUIDO DE COMANDO:
Fluido de pilotaje: aire comprimido lubricado o seco, gas y fluidos neutros;
Temperatura ambiente: desde -10°C a +60° C

FLUIDO INTERCEPTADO:
Aire, agua, alcohol, aceites, carburantes, soluzioni saline, vapor, etc..(sin embargo compatibles con CF3M (316L S.S.) y PTFE)
Presión de uso desde 0 a 16 bar (vapor a 180°C desde 0 a 10 bar) dependiendo del tamaño y de la versión elegida (ver páginas siguientes).
Temperatura desde -10°C a +180°C.
Viscosidad máxima 600 cst (mm²/s).

Válvula neumática ARES abrazadera 3A - dimensiones -

Bajo pedido versiones ISO 2852

Working pressure up to 16 bar (for details see diagrams).

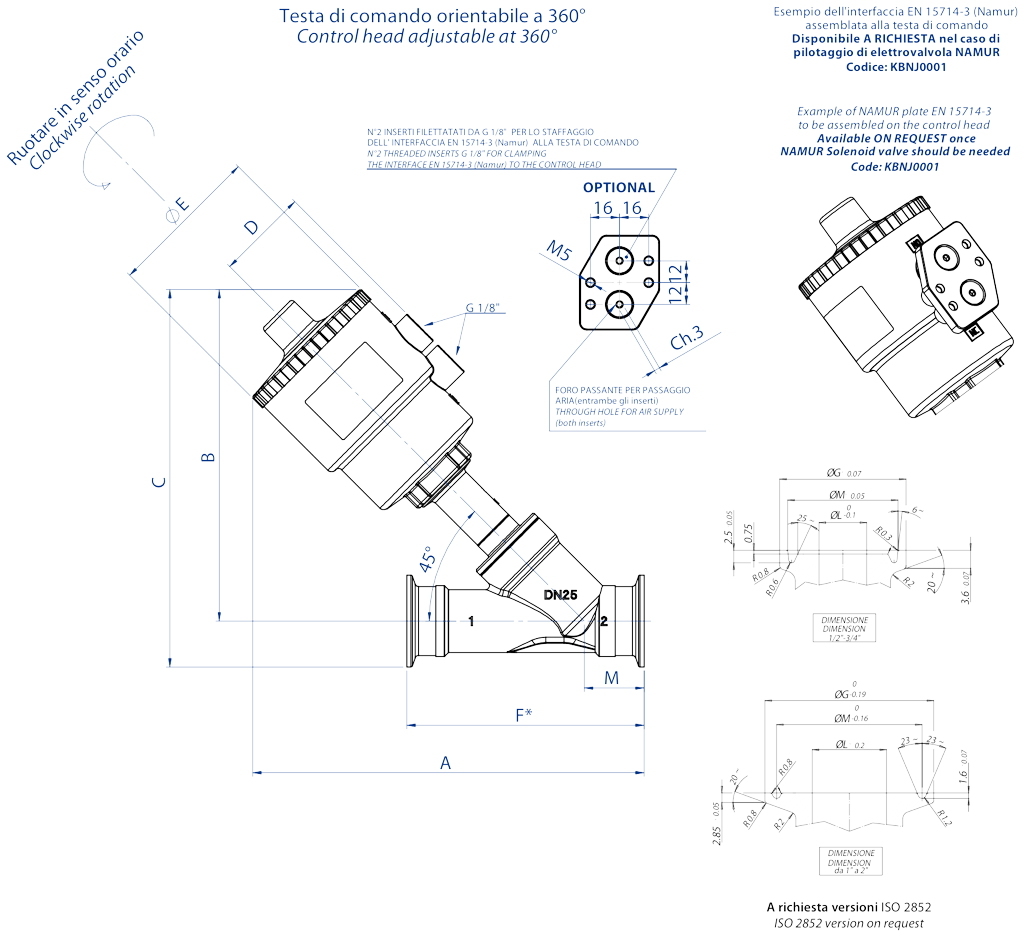

DIMENSIONES
ABRAZADERA	Cabeza de comando	Paso (mm)	A	B	C	D	øE	F *	øG	øH	øL	M
1/2”	Ø 50	9,5(*)	179	156	168,6	44	70	88,9	25,2	19	9,5	22
3/4”	Ø 50	15	181,5	156	168,6	44	70	101,6	25,2	19	15,8	22
1”	Ø 50	20	189,3	160	185,3	44	70	114,3	50,5	32	22,2	43,5
1”	Ø 63	20	207,3	178	203,3	50,5	84,4	114,3	50,5	23	22,2	43,5
1”1/2	Ø 63	32	214,6	186	211,3	50,5	84,4	139,7	50,5	38	34,9	43,5
1”1/2	Ø 90	32	254,6	226	251,3	66,2	116,4	139,7	50,5	38	34,9	43,5
1”1/2	Ø 110	32	290,6	261	286,3	77,4	140,6	139,7	50,5	38	34,9	43,5
2”	Ø 63	40	224,7	190	222	50,5	84,4	158,8	64	54	47,6	56,5
2”	Ø 90	40	264,7	230	262	66,2	116,4	158,8	64	54	47,6	56,5
2”	Ø 110	40	300,7	266	298	77,4	140,6	158,8	64	54	47,6	56,5
(*) El paso válvula es 15 mm, la reducción a 9,5 mm se debe al paso de la abrazadera En negro los acoplamientos recomendados. Otras combinaciones bajo pedido.

MODO DE USO

Válvula neumática ARES abrazadera 3A - accesorios -

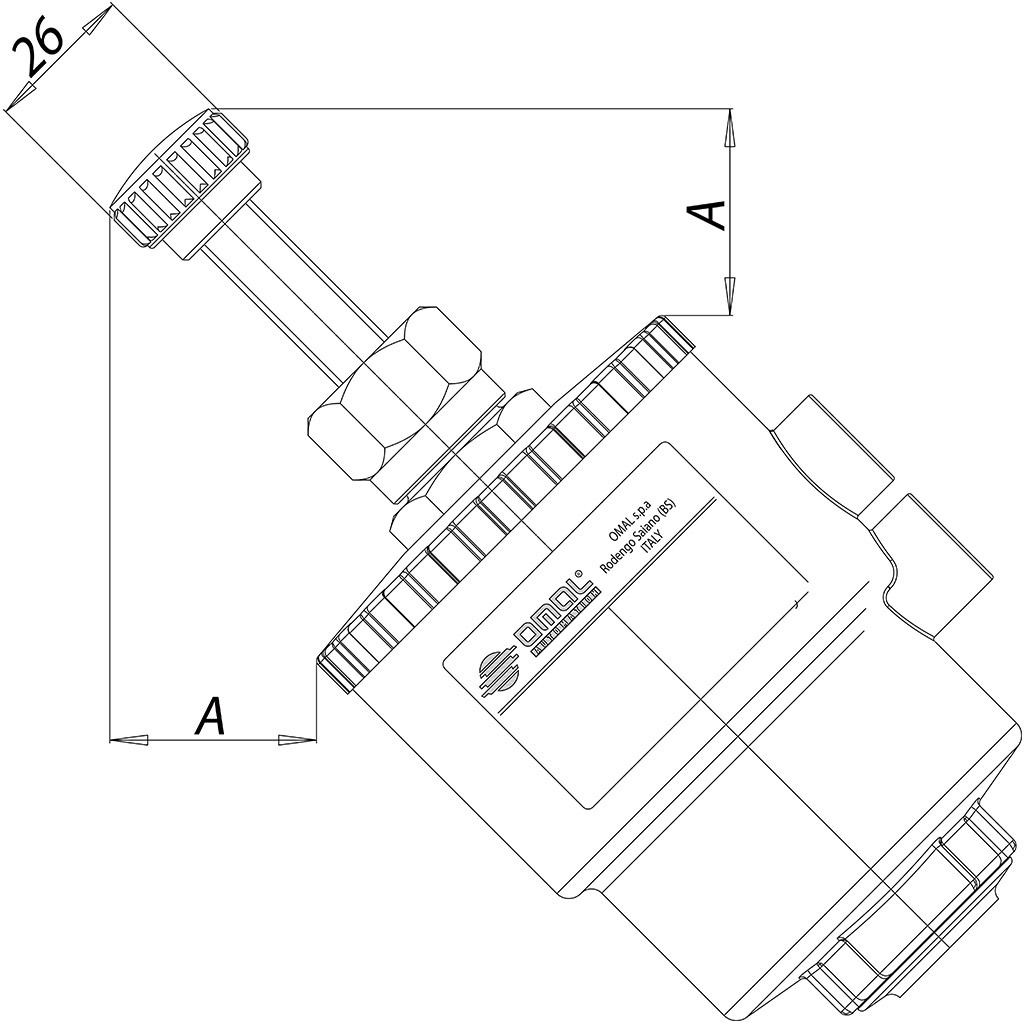

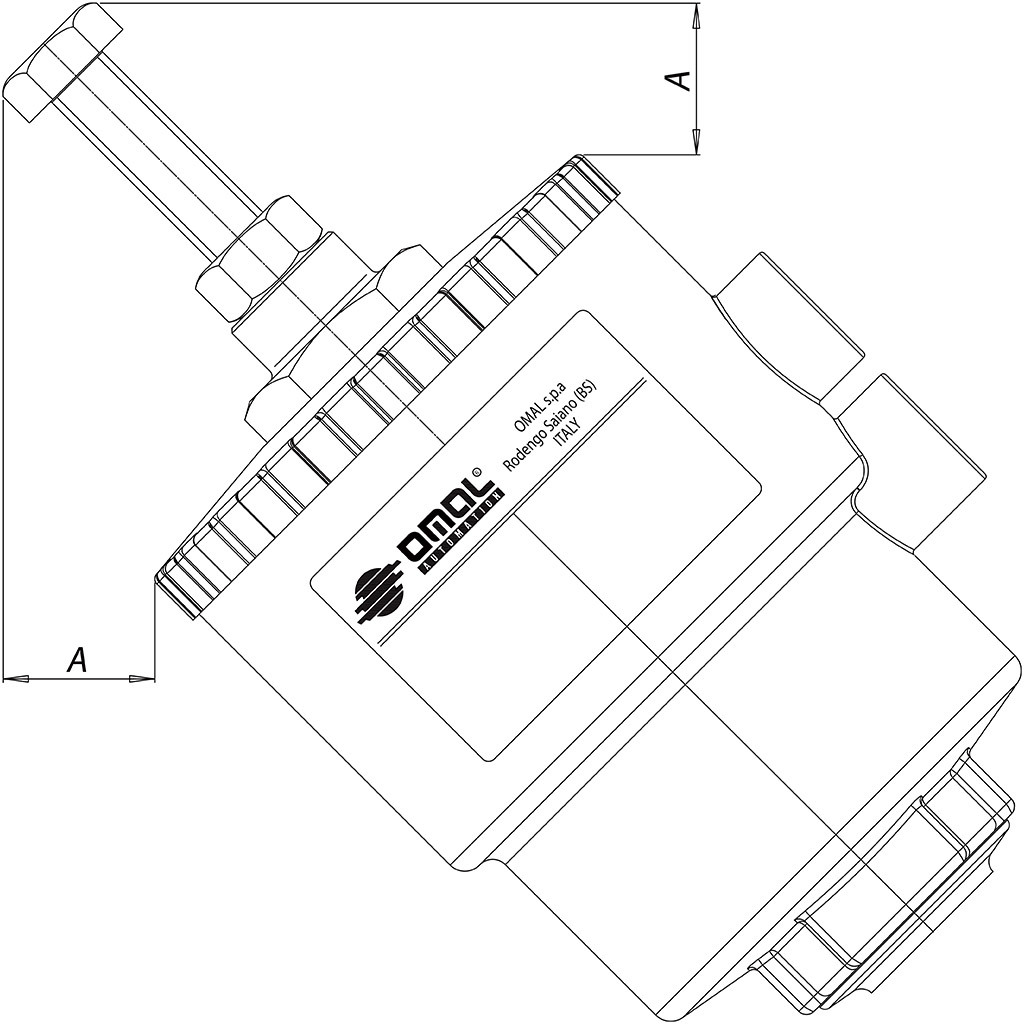

Limitador de recorrido
Permite limitar el recorrido del obturador de la válvula en la apertura y, por lo tanto, regular el caudal. Disponible para todas las versiones. En las versiones efecto simple normalmente abiertas se puede utilizar también como comando manual de emergencia.

Comando	A mm	Código
∅ 50	25,5	KLJL0016
∅ 63	21,5	KLJL0018
∅ 90	5,2	KLJL0021
∅ 110	5,9	KLJL0023

No disponible con cabeza ∅ 40.

Comando manual de emergencia
Permite realizar la apertura de la válvula en caso de emergencia (falta de fluido del piloto, avería en el sistema, falta de la señal del piloto, etc..). Disponible para todas las válvulas en las versiones normalmente cerradas.

Comando	A mm	Código
∅ 50	35,8	KLJA0016
∅ 63	35,8	KLJA0018
∅ 90	29,5	KLJA0021
∅ 110	29,5	KLJA0023

No disponible con cabeza ∅ 40.

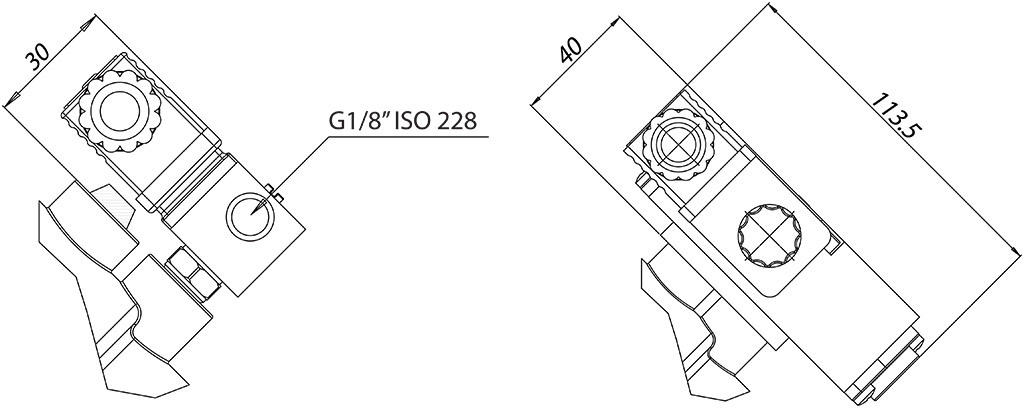

Electropiloto 3/2 - Electroválvula 3/2 - 5/2

Electroválvula de mando
Electropiloto 3/2 para el montaje directo.
Cuerpo y bobina orientables 360°
Comando manual estándar.
Electroválvula (NAMUR) preparada para la selección entre la función 5/2 y 3/2 que se realiza montando la base correspondiente (ambas proporcionadas).
Temperatura ambiente de -10°C a +50°C

Voltaje	24 Vac	115 Vac	230 Vac	24 Vdc
Electropiloto	EP415024	EP415110	EP415220	EP412024

Voltaje	24 Vac	115 Vac	230 Vac	24 Vdc
Electroválvula NAMUR*	ER8188A2	ER8188A4	ER8188A5	ER8188C2
Interfaz NAMUR	KBNJ0001

* A utilizar solo con interfaz NAMUR

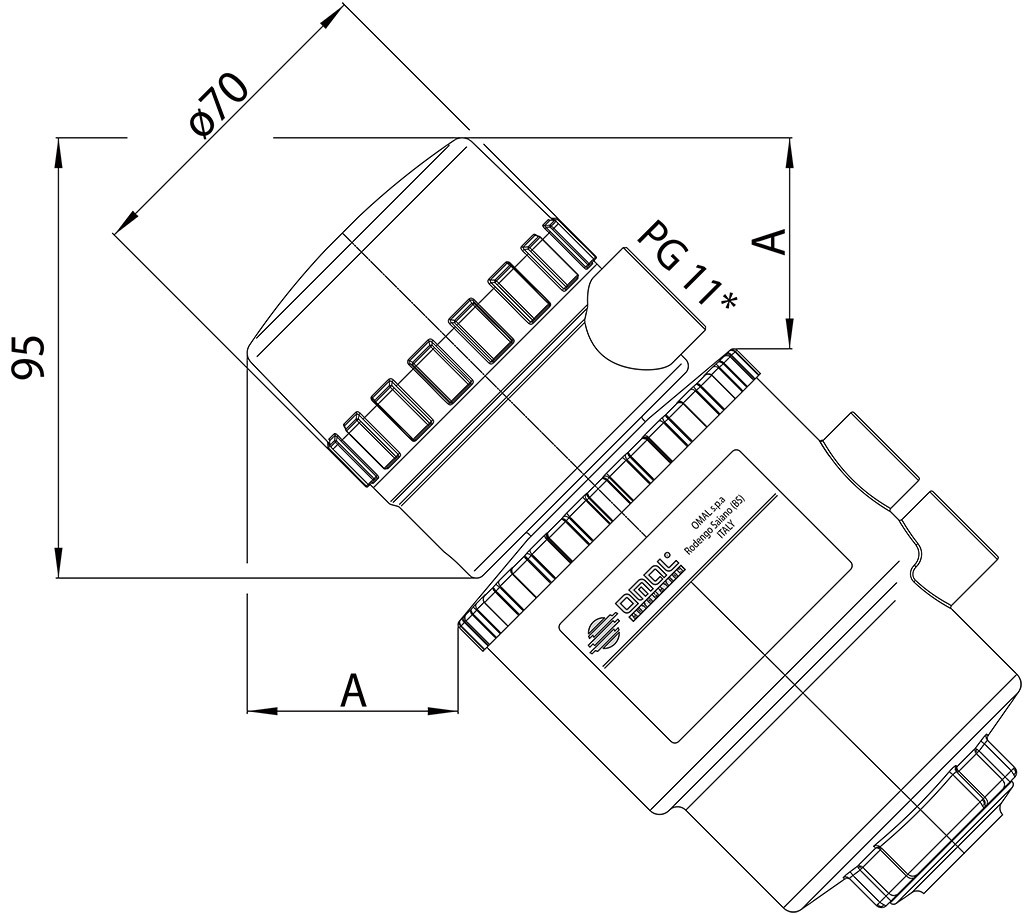

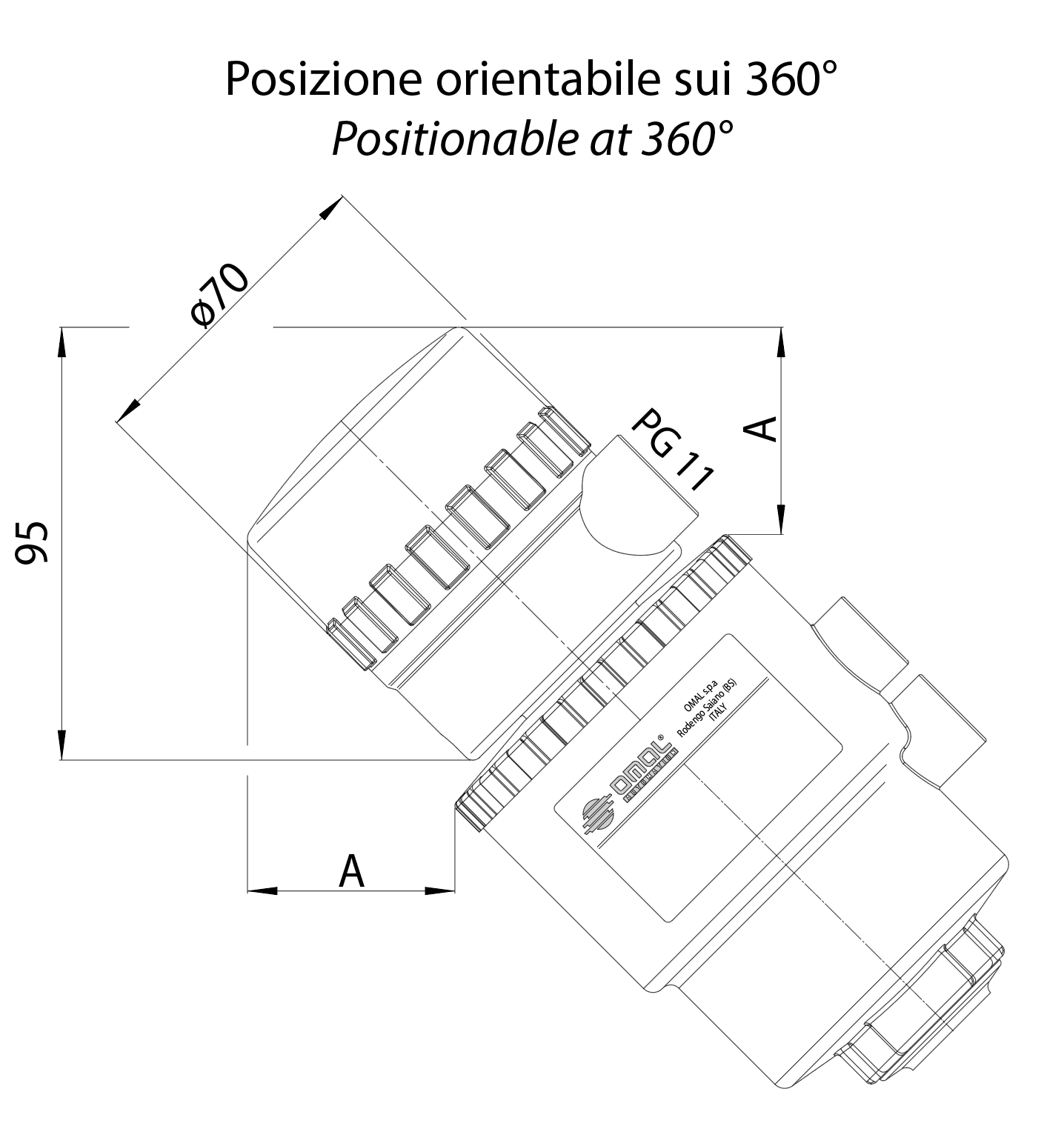

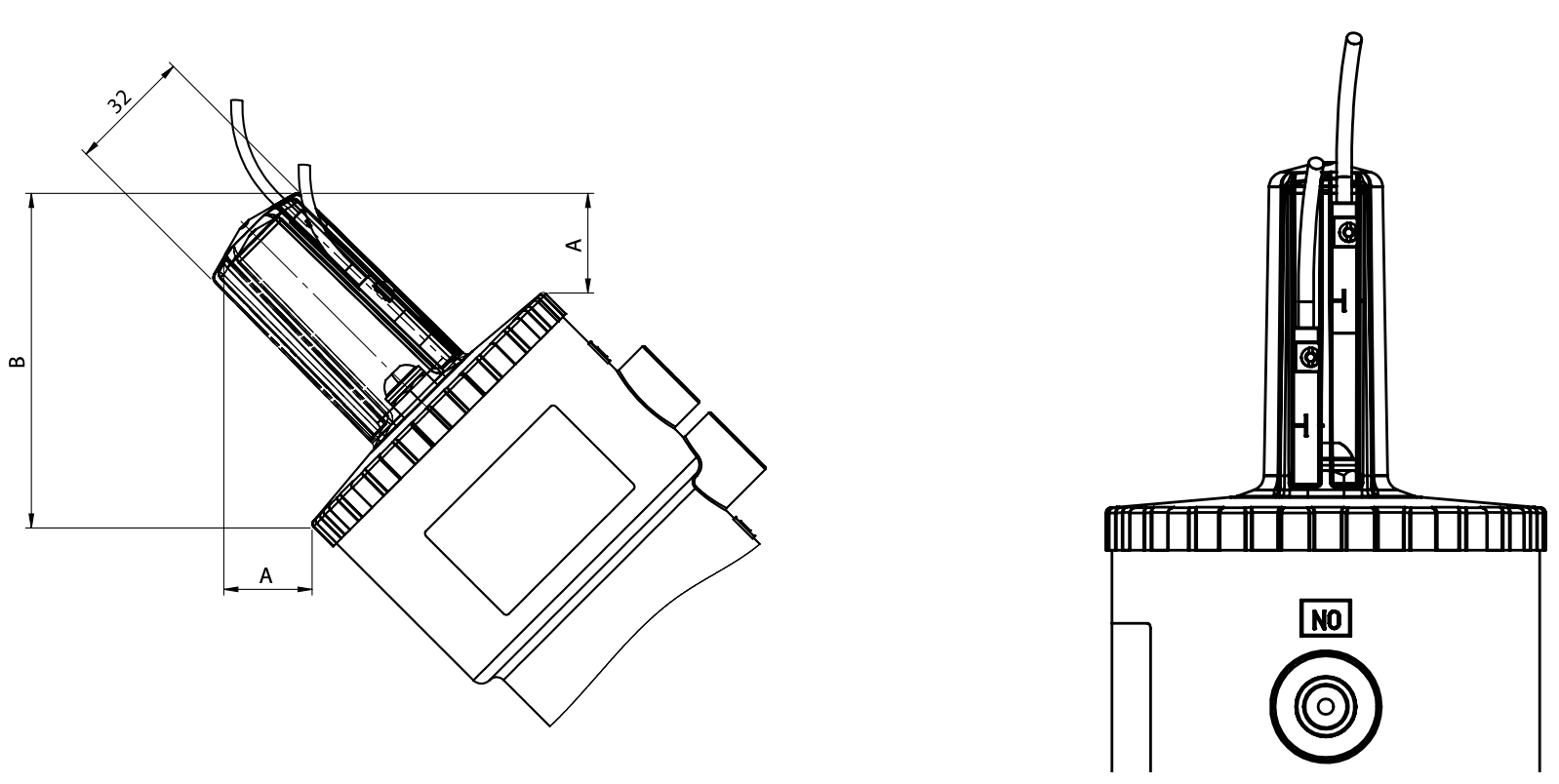

Caja de señalización
La caja de señalización para el control de la posición abierta y cerrada con dos topes mecánicos o inductivos es adecuada para el montaje en toda la serie de válvulas con actuadores ∅50 - ∅63 - ∅90 - ∅110.
Bajo pedido están disponibles los terminales para conectar la electroválvula y los indicadores visuales a través de led.
Grado de protección IP 65
Temperatura ambiente de -20°C a +70°C
Acceso cable n°1 PG11
Material de la envoltura de poliamida con cubierta de polimetacrilato transparente.

Comando	A mm
∅ 50	52,1
∅ 63	47,5
∅ 90	37,7
∅ 110	29,5

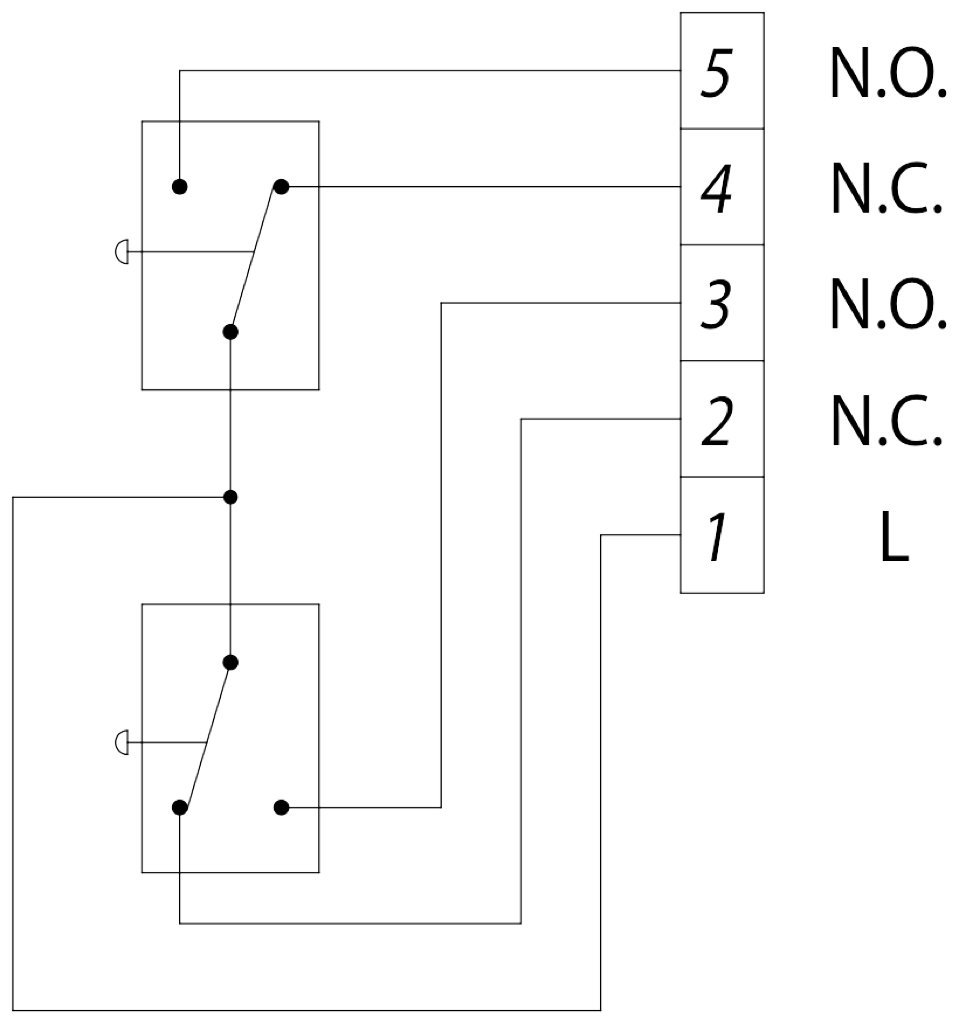

TIPOS DE TOPES DISPONIBLES

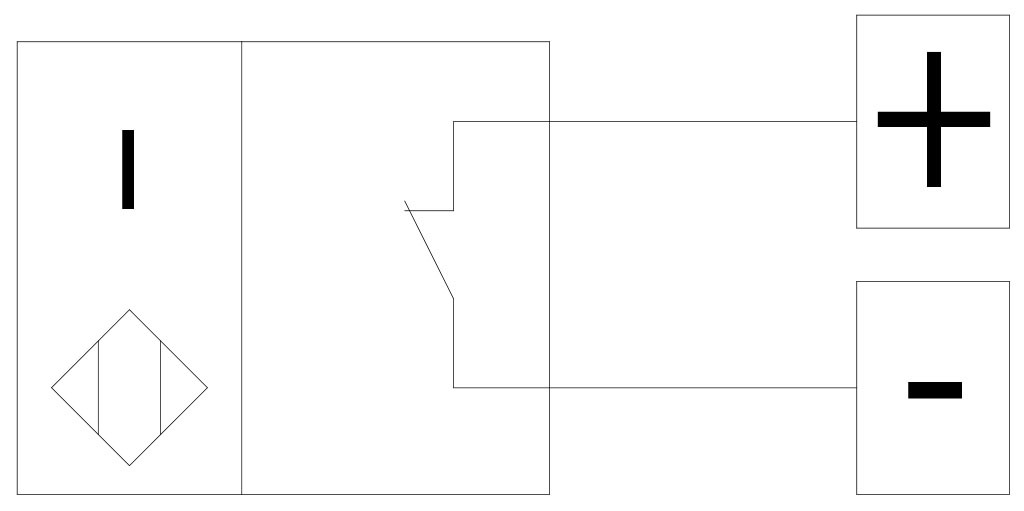

Interruptores de tope inductivos NAMUR EExia
Tensión nominal: 8 Vcc
Consumo: accionado ≤1 mA; suelto ≥3 mA
Temperatura de funcionamiento: desde -20° C a +70 C

Configuración	Código
1 tope: alto en posición de válvula abierta	KSIN9A0xx
1 tope: bajo en posición de válvula cerrada	KSIN9C0xx
2 topes válvula abierta y cerrada	KSIN920xx

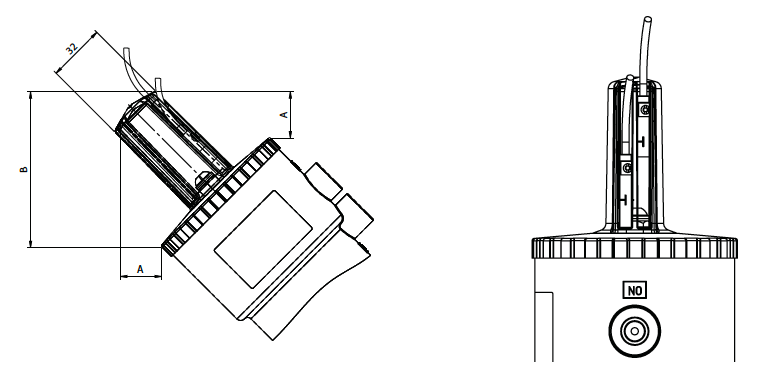

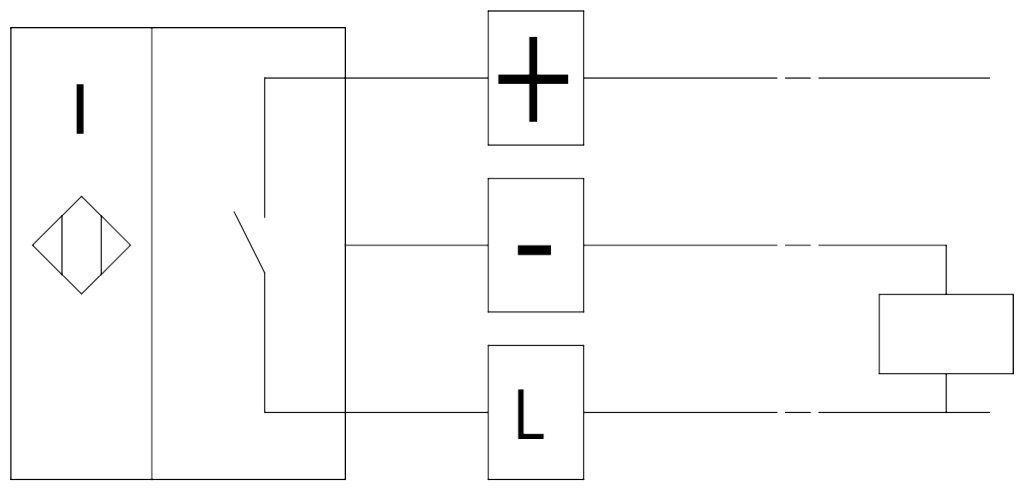

Interruptores de tope de proximidad
Tensión nominal: 10÷30 Vcc
Consumo: 15 mA;
Temperatura de funcionamiento: desde -20° C a +70° C

Configuración	Código
1 tope: alto en posición de válvula abierta	KSI09A0xx
1 tope: bajo en posición de válvula cerrada	KSI09C0xx
2 topes válvula abierta y cerrada	KSI0920xx
