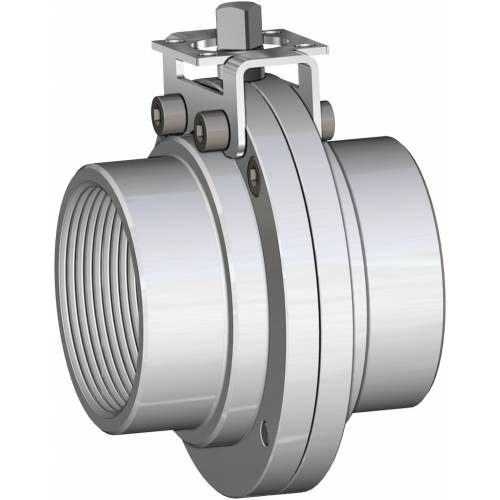

Válvula de mariposa Item 490-492-493

Válvula de mariposa Item 490-492-493

Válvula de mariposa 2 vías roscada ISO 228/1, DIN 11851, para soldar

ITEM 490
Conexiones: Roscadas ISO 228/1,
Material: 304 S.S.
ITEM 492
Conexiones: DIN 11851,
Material: 304 S.S.
ITEM 493
Conexiones: DIN 11850 serie 1,
Material: 304 S.S.

CONFIGURA Accionamiento
SOLICITA INFORMACIÓN
IMPRIME PÁGINA
  • características
  • dimensiones
  • materiales

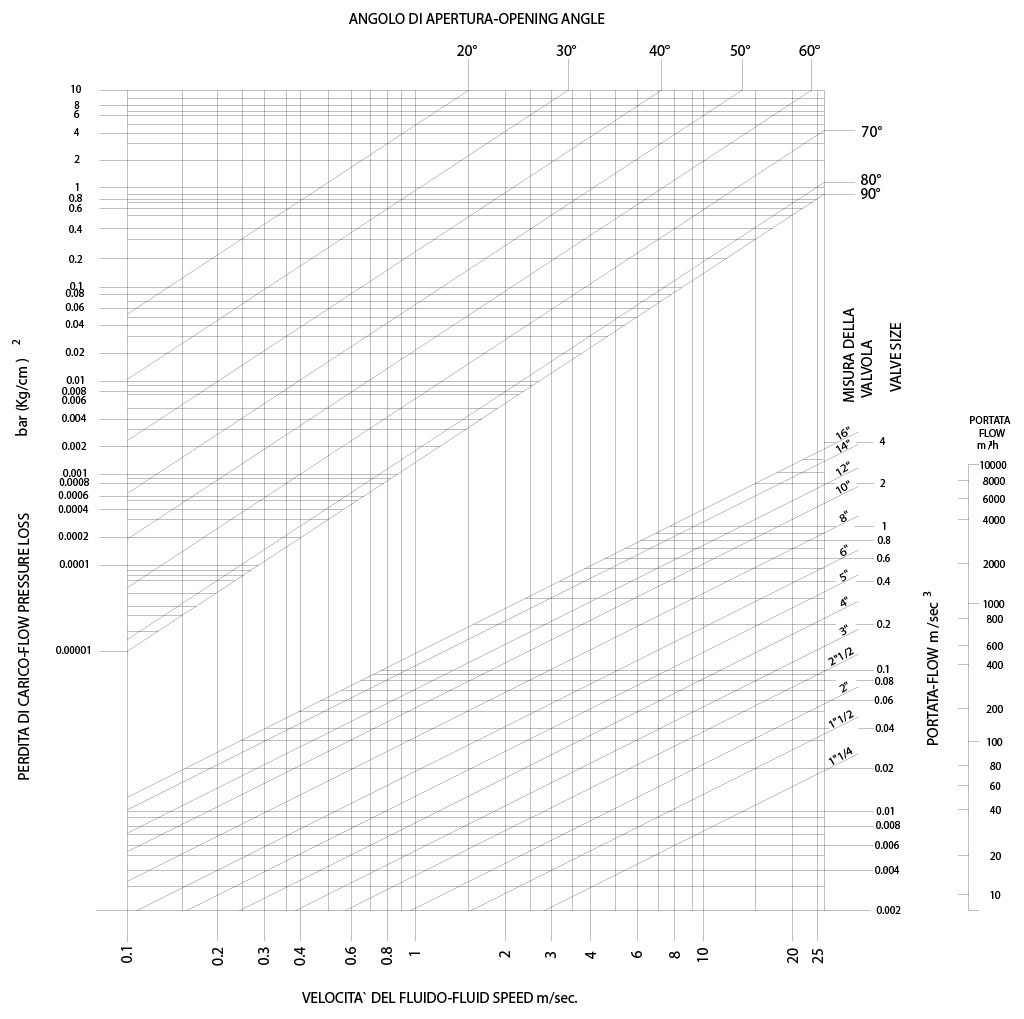

  • diagramas y pares de aceleración

EJECUCIONES ESTÁNDAR:
- Válvula totalmente construida en acero inoxidable 304 (serie 490-492-493) y en 316L (serie 494).
- La válvula se presta a usos que requiere condiciones higiénicas especiales.
- Temperatura de uso: desde 0°C a +150°C
- Presión de uso: PN 6
- Fluido interceptado: para uso alimentario.
- Conexiones:
     • roscadas gas según la norma DIN/ISO 228/1;
     • roscadas alimentarias según la norma DIN 11851;
     • para soldar de cabeza según la norma DIN 11850-1;
     • Abrazadera BS 4825 (DIN 32676 serie C)
- Tratamiento externo: pulido.

EJECUCIONES BAJO PEDIDO:
- Roscado SMS 1146
- Roscado MACON
- Abrazadera DIN 32676 serie A
- Abrazadera ISO 2852
- Para otras aplicaciones consultar nuestro departamento comercial

  • ITEM 490
  • ITEM 492
  • ITEM 493

ARTÍCULO 490 ISO 228/1

DIMENSIONES
MEDIDA
A
ØB
C
D
øE
øF
DN [mm]
[pulgadas]
DN 25
1"
68
289
58
79
25
DN 32
1" 1/4
76
349
63
85
32
DN 40
1" 1/2
76
409
65
92
40
DN 50
2"
80
529
71
105
50
DN 65
2" 1/2
82
709
81
125
65
DN 80
3"
84
8511
88
137
80
DN 100
4"
88
10411
100
157
100

ARTÍCULO 492 DIN 11851

DIMENSIONES
MEDIDA
A
ØB
C
D
øE
øF
DN [mm]
[pulgadas]
DN 25
1"
68
52X1/6
9
58
79
25
DN 32
1" 1/4
76
58X1/6
9
63
85
32
DN 40
1" 1/2
76
65x1/6
9
65
92
40
DN 50
2"
80
78X1/6
9
71
105
50
DN 65
2" 1/2
82
95x1/6
9
81
125
65
DN 80
3"
84
110X1/4
11
88
137
80
DN 100
4"
88
130X1/4
11
100
157
100

ARTÍCULO 493 DIN 11850 SERIE 1

DIMENSIONES
MEDIDA
A
ØB
C
D
øE
øF
DN [mm]
[pulgadas]
DN 25
1"
68
29
9
58
79
25
DN 32
1" 1/4
76
35
9
63
85
31
DN 40
1" 1/2
76
41
9
65
92
37
DN 50
2"
80
53
9
71
105
49
DN 65
2" 1/2
82
70
9
81
125
66
DN 80
3"
84
85
11
88
137
81
DN 100
4"
88
104
11
100
157
100

  • ITEM 490
  • ITEM 492
  • ITEM 493

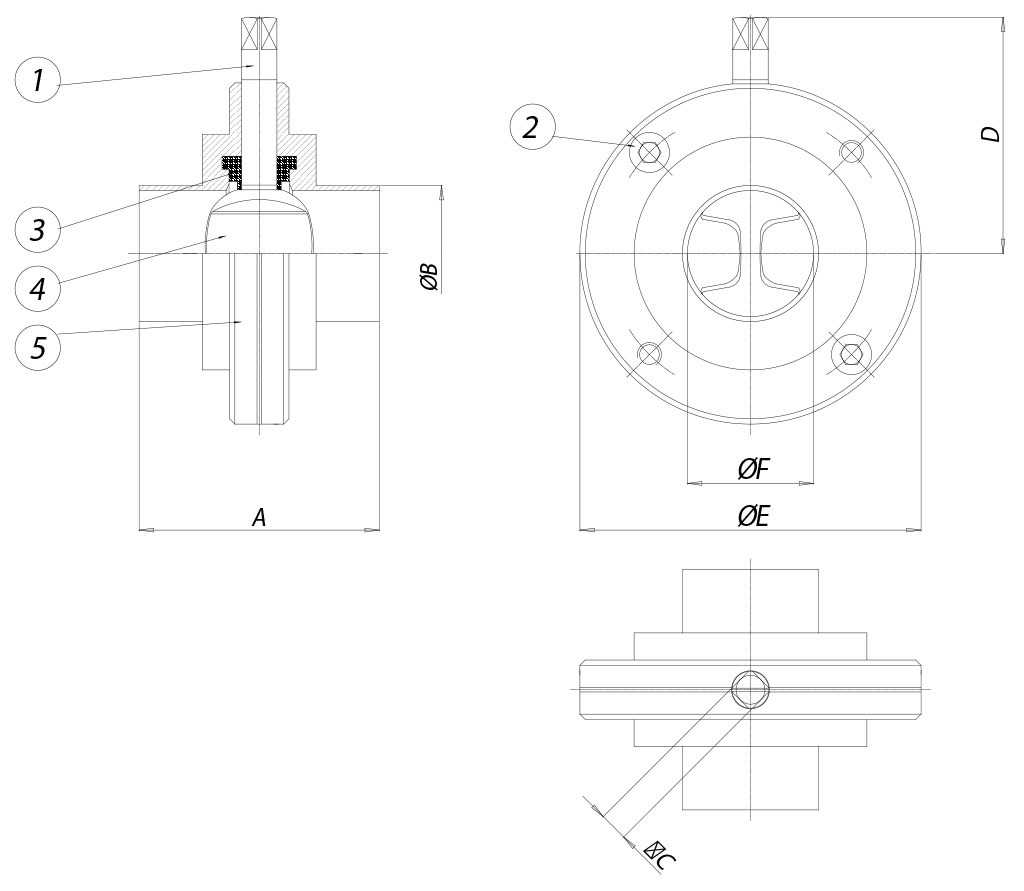

ARTÍCULO 490 ISO 228/1

ARTÍCULO 490 ISO 228/1 MATERIALES
1
Vástago
304 S.S.
1.4301
UNI X5CrNi 18 10
2
Tornillos de bloqueo
304 S.S.
1.4301
UNI X5CrNi 18 10
3*
Juntas de sellado internas
Silicona


4
Lente
CF8M
1.4301
UNI X5CrNi 18 10
5
Semicuerpos
304 S.S.
1.4301
UNI X5CrNi 18 10
* Detalles del kit de repuesto KGBV70...

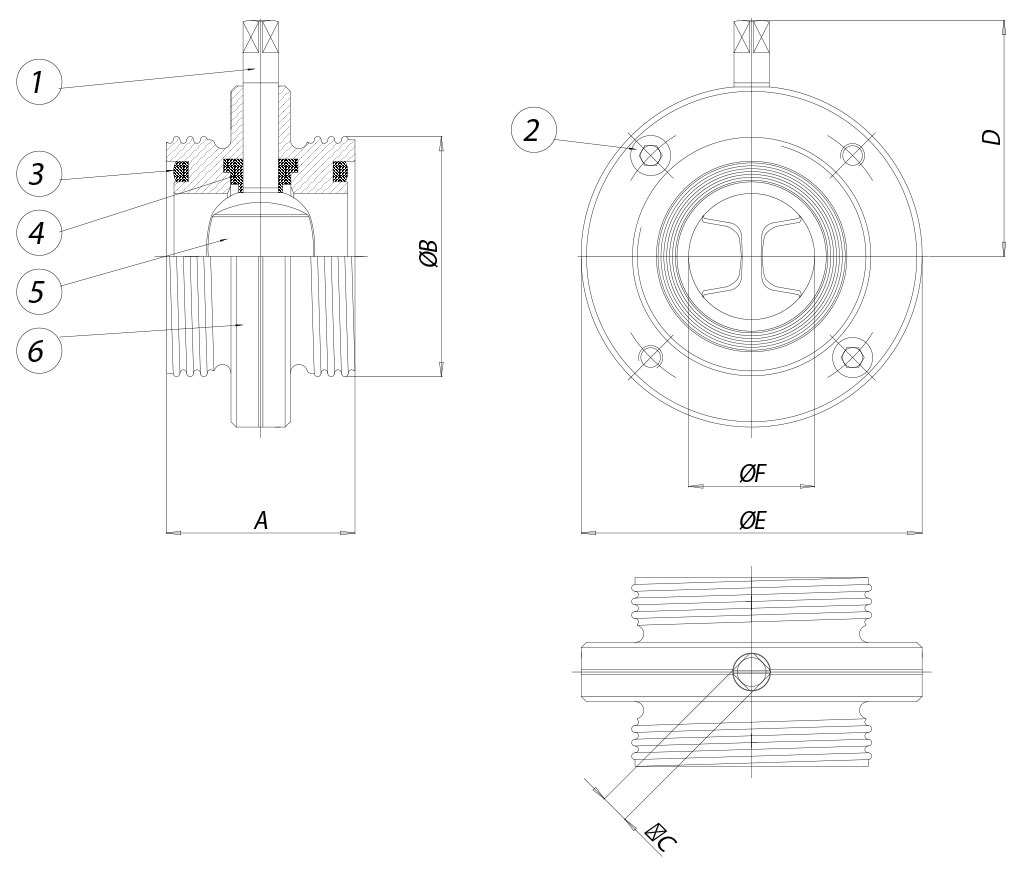

ARTÍCULO 492 DIN 11851

ARTÍCULO 492 DIN 11851 MATERIALES
1
Vástago
304 S.S.
1.4301
UNI X5CrNi 18 10
2
Tornillos de bloqueo
304 S.S.
1.4301
UNI X5CrNi 18 10
3**
Juntas de sellado lateral
  Silicona


4*
Juntas de sellado internas
Silicona


5
Lente
CF8M
1.4301
UNI X5CrNi 18 10
6
Semicuerpos
304 S.S.
1.4301
UNI X5CrNi 18 10
* Main seat spare part
** Components of complete spare part

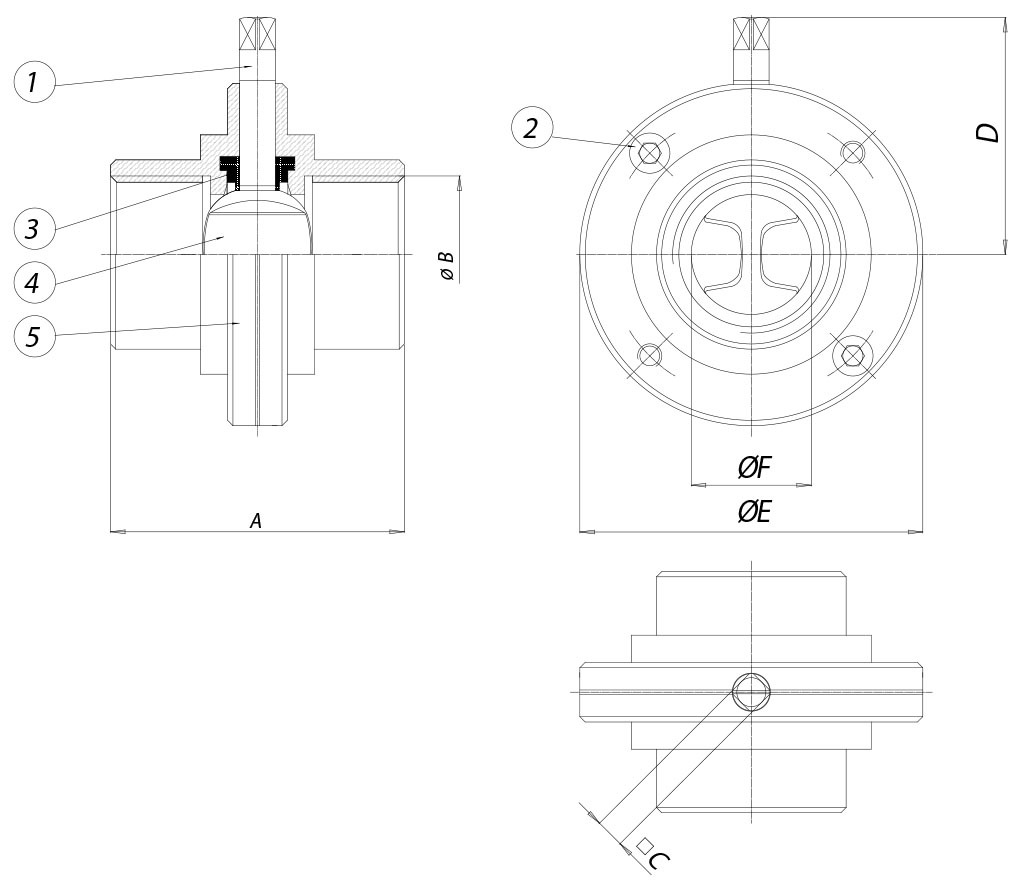

ARTÍCULO 493 DIN 11850 SERIE 1

ARTÍCULO 493 DIN 11850 SERIE 1 MATERIALES
1
Vástago
304 S.S.
1.4301
UNI X5CrNi 18 10
2
Tornillos de bloqueo
304 S.S.
1.4301
UNI X5CrNi 18 10
3*
Juntas de sellado internas
Silicona


4
Lente
CF8M
1.4301
UNI X5CrNi 18 10
5
Semicuerpos
304 S.S.
1.4301
UNI X5CrNi 18 10
* Detalles del kit de repuesto KGBV70...

PARES DE ACELERACIÓN en Nm
MEDIDA
DN 25
1"
DN 32 1"1/4
DN 40 1"1/2
DN 50
2"
DN 65 2"1/2
DN 80
3"
DN 100
4"

PN 6 bar
7
9
15
18
29
43
65


Los valores del par pueden variar según la temperatura y el tipo de fluido. Tener en cuenta un factor de seguridad igual a 1.4.
Con frecuentes ciclos de apertura y cierre, el par de maniobra puede disminuir sensiblemente con respecto al inicial. Los acoplamientos actuador/válvula, mostrados en las siguientes páginas, se realizan para válvulas que interceptan fluidos líquidos o gaseosos, limpios y para temperaturas medias. Para más información, o usos diferentes, consultar nuestro departamento técnico.
