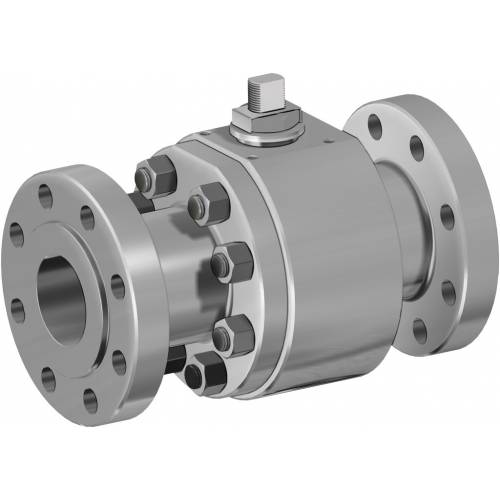

Válvula de bola Thor Split Body PN 63-100 ANSI 600 acero inoxidable

Válvula de bola Thor Split Body PN 63-100 ANSI 600 acero inoxidable
Categoría Thor
Subcategoría Thor Split Body

Familia Thor Split Body PN 63-100 ANSI 600

CONFIGURA ACCIONAMIENTO
SOLICITA INFORMACIÓN
IMPRIME PÁGINA
DECODIFICACIÓN DEL CÓDIGO
  • ventajas
  • características
  • dimensiones
  • materiales
  • diagramas y pares de aceleración
  • accesorios
  • documentos

1. Dispositivo antiestático (continuidad eléctrica entre la bola, el vástago y el cuerpo)
Se evita cargas electroestáticas que podrían provocar ignición en entornos inflamables y/o explosivosSeguridad garantizada de contacto durante toda la vida útil de la válvula

2. Doble anillo antifricción
Garantiza un menor par de accionamiento de la válvula
Menor desgaste con respecto a la ejecución un un solo anillo

3. Paquete de juntas en "v" con 3 juntas más la junta tórica
Se garantiza un perfecto sellado incluso tras un número elevado de ciclos

4. Arandelas Belevilles en la junta de retención del vástago
Garantizan la recuperación de los juegos debido al desgaste provocado por el movimiento semirotatorio del eje evitando pérdidas hacia el exterior
Permite mantener energizadas las juntas tipo "chevron" (en V), evitando pérdidas hacia el exterior, ante variaciones térmicas considerables

5. Junta de retención elasticizada en grafito
Garantiza un sellado hacia el exterior independientemente de las variaciones térmicas a las que está sometida la válvula

Mayor precisión en la alineación de los ejes gracias a la fabricación desde el bruto hasta el acabado con un solo posicionamiento
Mayor vida útil de la válvula
Menor par de accionamiento

Fácil mantenimiento directamente sobre el sistema
Contención de los costes durante la fase de mantenimiento

Cuerpo de la válvula en acero al carbono realizado con material normalizado certificado NACE en ejecución estándar
Garantiza una mayor resistencia a la corrosión
Mayor ductilidad del material

Proceso productivo realizado íntegramente en OMAL
Máximo control en todas las fases de elaboración
Posibilidad de proporcionar rápidamente ejecuciones especiales solicitadas por el cliente

Certificado "Fire Safe"
Garantiza el sellado de la válvula incluso en caso de incendio

Certificado ATEX
Permite la instalación en presencia de entornos potencialmente explosivos

Certificación "TA LUFT fugitive emission"
Garantiza un elevado grado de seguridad del sellado del vástago hacia el exterior

API6D Certificado
Se pueden utilizar en los sectores de Petróleo y Gas y Petroquímico
Máxima trazabilidad del proceso y del producto.

Certificado PED
Cumplimiento total de las normas de seguridad europeas para dispositivos presurizados

Certificado hasta SIL 3
Alto nivel de seguridad funcional

EJECUCIÓN ESTÁNDAR
• Bola flotante, paso total. Disponibles versiones con paso reducido.
• Junta de asiento blando DEVLON
• Normas para bridas de conexión ASME B16.5; EN1092-1
• Temperaturas de uso ver diagrama de presión temperatura
• Clase de presión: ANSI 600 / PN63-100
• Clase de junta: EN12266-1 tasa A
• Fluido interceptado: productos petrolíferos, fluidos autolubricantes (líquidos y gaseosos), siempre que sean compatibles con los materiales de construcción. Parar otras aplicaciones dirigirse al departamento comercial.
• Dispositivo antiestático EN12266-2
• Junta de retención del vástago: paquete en V de serie en TFM1600
• Junta adicional en vástago con junta tórica FKM
• Vástago antifugas
• Perforación plana para actuador según norma ISO 5211
• Ángulo de cierre >7°

EJECUCIONES BAJO PEDIDO
• Para otros tipos de entramado contactar con nuestro departamento comercial.
• Juntas de retención en:PTFE cargado vidrio (RPTFE-GF), PTFE cargado carbografitos
(RPTFE-CF). Para otros tipos de material contactar con nuestro departamento comercial
• Ejecución monodireccional con orificio de compensación de la presión en la bola
• Palanca inox
• Tuercas y muelles del vástago inox
• Para ejecuciones especiales con materiales (cuerpo/bola/vástago) diferentes del estándar contactar con nuestro departamento comercial
• Marcado y certificado ATEX BAJO PEDIDO

CERTIFICACIONES
• Cumple con la directiva Europea 2014/68/UE PED; Emisiones fugitivas ISO 15848 (ISO FE BH-C03-SSA 0); TA-LUFT VDI 2440; FIRE SAFE: ISO 10497 / API 607
• API 6D: certificado nº6D-1007 solo para válvulas con entramado ANSI
• Cumple con la directiva ATEX 2014/34/UE, certificado ATEX BAJO PEDIDO

NORMAS DE DISEÑO
• Espesores del cuerpo conforme a: ASME B16.34,ASME VIII div.1,EN 12516.
• API 6D
• Materiales y clasificación de acuerdo con ASME B16.34 para válvulas ANSI y EN 12516 para válvulas PN

DIMENSIONES   -PN-
MEDIDAPN
∅E
A
B
C
ACT. ISO
∅M
∅N
F/T
∅G
∅R
S
∅H

AGUJEROS

∅I
P
Kg
L
H
Y

KIT PALANCA


KIT
JUNTAS

DN [mm]
[pulgadas]
DN15
1/2”
63-100
13
40
54,5
9,6
F04
42
M5
12/8
105
45
2
75
4
14
20
6,3
165
80
150
KLV58006
KGBV472040
DN20
3/4”
63-100
19
45
57,5
9,6
F04
42
M5
12/8
130
58
2
90
4
18
22
7,9
190
83
150
KLV58006
KGBV472050
DN25
1”
63-100
25
50
71,5
14,6
F05
50
M6
16/10
140
68
2
100
4
18
24
11,0
216
95
275
KLV58008
KGBV472060
DN32
1” 1/4
63-100
32
55
76,5
14,6
F05
50
M6
16/10
155
78
2
110
4
22
24
13,7
229
100
275
KLV58008
KGBV472070
DN40
1” 1/2
63-100
38
68
98,5
20,4
F07
70
M8
22/14
170
88
3
125
4
22
26
20,4
241
120
350
KLV58010
KGBV472080
DN50
2”
63
51
74
107,5
20,4
F07
70
M8
22/14
180
102
3
135
4
22
26
25,1
292
129
350
KLV58010
KGBV472090
DN50
2”
100
51
74
107,5
20,4
F07
70
M8
22/14
195
102
3
145
4
26
28
27,3
292
129
350
KLV58010
KGBV472090
DN65
2” 1/2
63
64
94
144
25,1
F10
102
M10
30/18
205
122
3
160
8
22
26
44,0
330
180
450
KLV58012
KGBV472100
DN65
2” 1/2
100
64
94
144
25,1
F10
102
M10
30/18
220
122
3
170
8
26
30
47,0
330
180
450
KLV58012
KGBV472100
DN80
3”
63
76
101,5
151,5
25,1
F10
102
M10
30/18
215
138
3
170
8
22
28
51,9
356
188
450
KLV58012
KGBV472110
DN80
3”
100
76
101,5
151,5
25,1
F10
102
M10
30/18
230
138
3
180
8
26
32
55,3
356
188
450
KLV58012
KGBV472110
DN100
4”
63
102
126
196,5
40,5
F14
140
M16
45/30
250
162
3
200
8
26
30
102
432
233
800
KLV58014
KGBV472120
DN100
4”
100
102
126
196,5
40,5
F14
140
M16
45/30
265
162
3
210
8
30
36
106
432
233
800
KLV58014
KGBV472120

DIMENSIONES  -ANSI-
MEDIDA
ANSI
∅E
A
B
C
ACT. ISO
∅M
∅N
F/T
∅G
∅R
S
∅H

AGUJEROS

∅I
P
Kg
L
H
Y

KIT PALANCA

KIT JUNTAS

DN [mm]
[pulgadas]
DN15
1/2”
600
13
40
54,5
9,6
F04
42
M5
12/8
95
34,9
6,3
66,7
4
16
21
5,5
165
80
150
KLV58006
KGBV472040
DN20
3/4”
600
19
45
57,5
9,6
F04
42
M5
12/8
115
42,9
6,3
82,6
4
19
22,5
6,5
190
83
150
KLV58006
KGBV472050
DN25
1”
600
25
50
71,5
14,6
F05
50
M6
16/10
125
50,8
6,3
88,9
4
19
24,3
9,3
216
95
275
KLV58008
KGBV472060
DN32
1” 1/4
600
32
55
76,5
14,6
F05
50
M6
16/10
135
63,5
6,3
98,4
4
19
27,3
12,1
229
100
275
KLV58008
KGBV472070
DN40
1” 1/2
600
38
68
98,5
20,4
F07
70
M8
22/14
155
73
6,3
114,3
4
22
29
18,9
241
120
350
KLV58010
KGBV472080
DN50
2”
600
51
74
107,5
20,4
F07
70
M8
22/14
165
92,1
6,3
127
8
19
32
23,9
292
129
350
KLV58010
KGBV472090
DN65
2” 1/2
600
64
94
144
25,1
F10
102
M10
30/18
190
104,8
6,3
149,2
8
22
36
44,3
330
180
450
KLV58012
KGBV472100
DN80
3”
600
76
101,5
151,5
25,1
F10
102
M10
30/18
210
127
6,3
168,3
8
22
39
54,0
356
188
450
KLV58012
KGBV472110
DN100
4”
600
102
126
196,5
40,5
F14
140
M16
45/30
275
157,2
6,3
215,9
8
25,5
45
113
432
233
800
KLV58014
KGBV472120

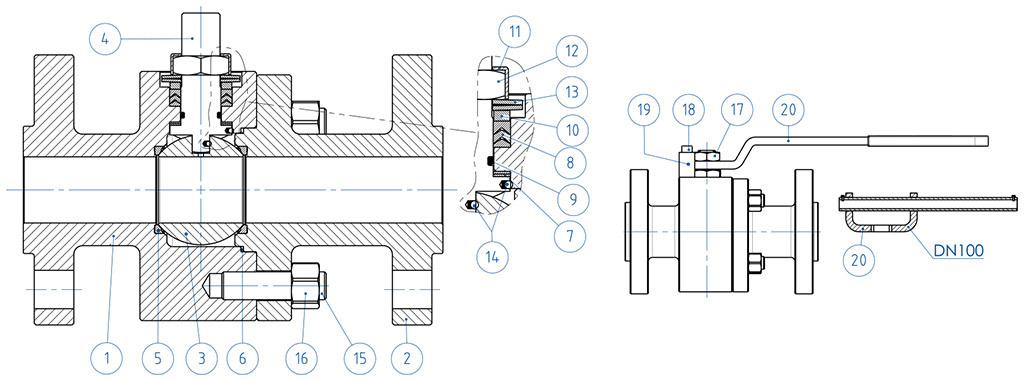

MATERIALES
SPLIT BODY PN63-100 ANSI 600 DE BARRA

Descripción
Acero inoxidable 316
1
Cuerpo
ASTM A 182 F316 / A479TP.316 (1.4401 / X5CrNiMo 17-12-2)
2
Terminal
3
Bola
ASTM A351 CF8M (1.4408/Gx5CrNiMo19-12-2)
4
Vástago
A564 TP.630 (17-4PH)
5*
Asiento
DEVLON
6*
Junta cuerpo terminal
GRAFOIL
7*
Junta inferior vástago
TFM1600 (.)
8*
Juntas tipo
TFM1600 (.)
9*
Junta tórica del vástago
FKM (.)
10
Anillo prensajuntas
304 S.S.
11
Placa bloquea tuerca
304 S.S.
12
Tuerca para vástago
UNI 3740-1 6S Galvanizado (xx)
13
Arandelas Belevilles
50CrV4 Galvanizado(xx)
14
Dispositivo antiestático
316 S.S.
15
Tirantes
ASTM A193-B8
16
Tuercas
ASTM A194-Gr.8
17
Contratuerca
UNI 3740-1 6S Galvanizado
18
Tornillos de retención
A2-70 UNI 3740 (304 S.S.)
19
Retención de posición
Acero al carbono galvanizado (x)
20
Palanca
Fe37 galvanizado(x)
* Componentes del kit de juntas

Bajo pedido disponible en:
(x): 304 s.s.
(xx): 301 s.s.
: para ≤DN32 disponible solo en DEVLON
(.): Otros materiales disponibles bajo pedido

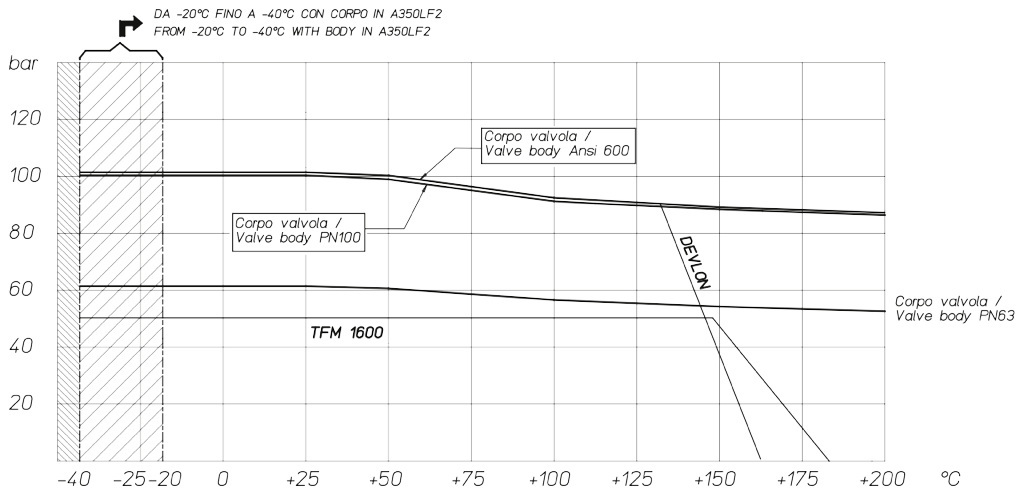

Diagrama presión/temperatura para válvulas con cuerpo en acero al carbono

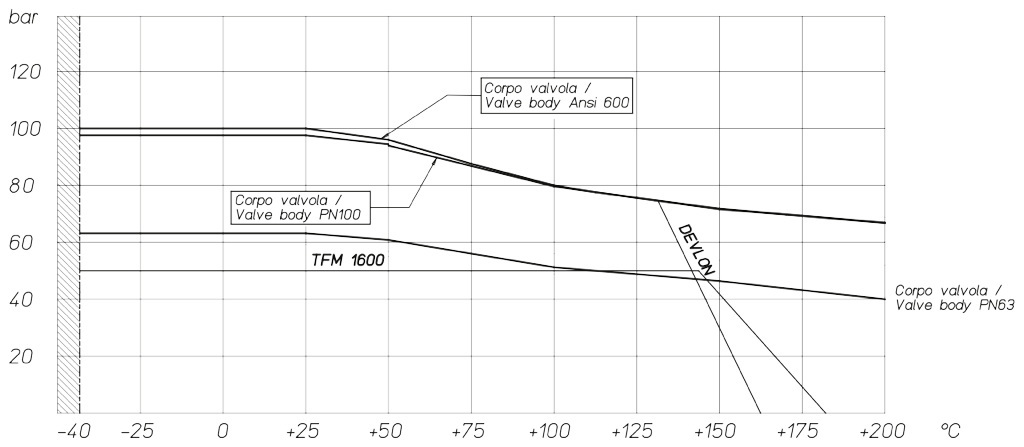

Diagrama presión/temperatura para válvulas con cuerpo en acero inoxidable

Capacidad de carga/pérdida de carga y coeficiente nominal Kv

El valor Kv es el valor de la capacidad de carga en m3/h (con agua a 15°C) que provoca una caída de presión de 1 bar.

ALARGADERA GUIADA SOLDADA CON PALANCA

MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
AISI304 S.S.
2
Perno
AISI 430 F
3
Brújula
DELRIN
4
Junta tórica
NBR
5
Palanca
Fe 37 galvanizado (*)
6
Tuerca
acero al carbono galvanizado (*)
7
Retención de palanca
acero al carbono galvanizado (*)
8
Tornillos de retención de la palanca
A2-70
9
Tuerca de retención de la palanca
A2 (**)

(*): Bajo pedido están disponibles en 304 S.S. (**): No presente en válvulas con conexión iso F04

ALARGADERA GUIADA PARA ACTUADOR

DIMENSIONES
ISO
A
B
C
M
N
F/T
Y
F03
36
36
5,5
36
5,5
10/6
140
F04
43
42
5,5
42
M5
12/8
150
F05
45
50
6,5
50
6,5
16/10
275
F07
54
70
9
70
9
22/14
350
F10
76
102
11
102
11
30/18
450

NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido.

ALARGADERA CON JUNTA DE RETENCIÓN ADICIONAL

MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
304 s.s.
2
Perno
AISI 430 F
3
Brújula
DELRIN
4
Junta tórica
NBR

NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido.

MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
304 s.s.
2
Perno
AA564 TP.630 (17-4ph)
3
Anillo Antifricción
TFM1600
4
Junta tórica
FKM
5
Paquete A V
TFM1600
6
Anillo Prensajuntas
304 s.s.
7
Arandelas Belevilles
50CrV4 Galvanizado
8
Tuerca para vástago
UNI 3740-1 6S Galvanizado
9
Placa Bloquea Tuerca
304 s.s.
10
Tornillos
A2-70 UNI 3740 (304 s.s.)

DIMENSIONES
ISO
A
B
C
D
F/T
M
N
F03
20
36
5,5
10,22
10/6
36
M5
F04
26
42
5,5
15,08
12/8
42
M5
F05
35
50
6,5
21,14
16/10
50
M6
F07
47,5
65
8,5
28,41
22/14
70
M8
F10
61
102
10,5
35,13
30/18
102
M10

NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido.

CONFIGURA CONDUCIR
Selecciona los parámetros de búsqueda
BUSCA ARTÍCULO
X CERRAR

SIGUIENTE EVENTO

Pump & Valves 2021
Pump & Valves 2021
Antwerp, 28th - 29th April 2021
