1. Dispositivo antiestático (continuidad eléctrica entre la bola, el vástago y el cuerpo) Se evita cargas electroestáticas que podrían provocar ignición en entornos inflamables y/o explosivosSeguridad garantizada de contacto durante toda la vida útil de la válvula
2. Doble anillo antifricción Garantiza un menor par de accionamiento de la válvula Menor desgaste con respecto a la ejecución un un solo anillo
3. Paquete de juntas en "v" con 3 juntas más la junta tórica Se garantiza un perfecto sellado incluso tras un número elevado de ciclos
4. Arandelas Belevilles en la junta de retención del vástago Garantizan la recuperación de los juegos debido al desgaste provocado por el movimiento semirotatorio del eje evitando pérdidas hacia el exterior Permite mantener energizadas las juntas tipo "chevron" (en V), evitando pérdidas hacia el exterior, ante variaciones térmicas considerables
5. Junta de retención elasticizada en grafito Garantiza un sellado hacia el exterior independientemente de las variaciones térmicas a las que está sometida la válvula
Mayor precisión en la alineación de los ejes gracias a la fabricación desde el bruto hasta el acabado con un solo posicionamiento Mayor vida útil de la válvula Menor par de accionamiento
Fácil mantenimiento directamente sobre el sistema Contención de los costes durante la fase de mantenimiento
Cuerpo de la válvula en acero al carbono realizado con material normalizado certificado NACE en ejecución estándar Garantiza una mayor resistencia a la corrosión Mayor ductilidad del material
Proceso productivo realizado íntegramente en OMAL Máximo control en todas las fases de elaboración Posibilidad de proporcionar rápidamente ejecuciones especiales solicitadas por el cliente
Certificado "Fire Safe" Garantiza el sellado de la válvula incluso en caso de incendio
Certificado ATEX Permite la instalación en presencia de entornos potencialmente explosivos
Certificación "TA LUFT fugitive emission" Garantiza un elevado grado de seguridad del sellado del vástago hacia el exterior
Certificado PED Cumplimiento total de las normas de seguridad europeas para dispositivos presurizados
Certificado hasta SIL 3 Alto nivel de seguridad funcional
DIMENSIONES
MEDIDA
ANSI
A
B
C
∅E
Att. ISO
∅M
∅N
F/T
∅G
∅R
S
∅H
N° AGUJEROS
∅I
P
Kg
L
H
Y
KIT PALANCA
KIT JUNTAS
DN [mm]
[pulgadas]
20x15
3/4”x1/2”
600
40
54,5
9,6
19
F04
42
M5
12/8
118
42,9
6,4
82,6
4
19
22,6
6,8
190
80
150
KLV58006
KGBV472040
25x20
1”x3/4”
600
45
57,5
9,6
25
F04
42
M5
12/8
125
50,8
6,4
88,9
4
19
24,4
8
216
88
150
KLV58006
KGBV472050
32x25
1”1/4x1”
600
50
71,5
14,6
32
F05
50
M6
16/10
135
63,5
6,4
98,6
4
19
27,4
10,8
229
95
275
KLV58008
KGBV472060
40x32
1”1/2x1”1/4
600
55
76,5
14,6
38
F05
50
M6
16/10
155
73
6,4
114,3
4
22
29,1
14,1
241
100
275
KLV58008
KGBV472070
50x40
2”x1”1/2
600
68
98,5
20,4
51
F07
70
M8
22/14
165
91,9
6,4
127
8
19
32,1
21,5
292
120
350
KLV58010
KGBV472080
65x50
2”1/2x2”
600
74
107,5
20,4
64
F07
70
M8
22/14
190
104,6
6,4
149,4
8
22
36,1
28,8
330
129
350
KLV58010
KGBV472090
80x65
3”x2”1/2
600
94
144
25,1
76
F10
102
M10
30/18
210
127
6,4
168,1
8
22
39,1
49
356
180
450
KLV58012
KGBV472100
100x80
4”x3”
600
101,5
151,5
25,1
102
F10
102
M10
30/18
275
157,2
6,4
215,9
8
25,5
45,1
75,3
432
188
450
KLV58012
KGBV472110
150x100
6”x4”
600
126
196,5
40,5
152
F14
140
M16
45/30
357
215,9
6,4
292,1
12
28,6
54,4
160
559
243
800
KLV58014
KGBV472120

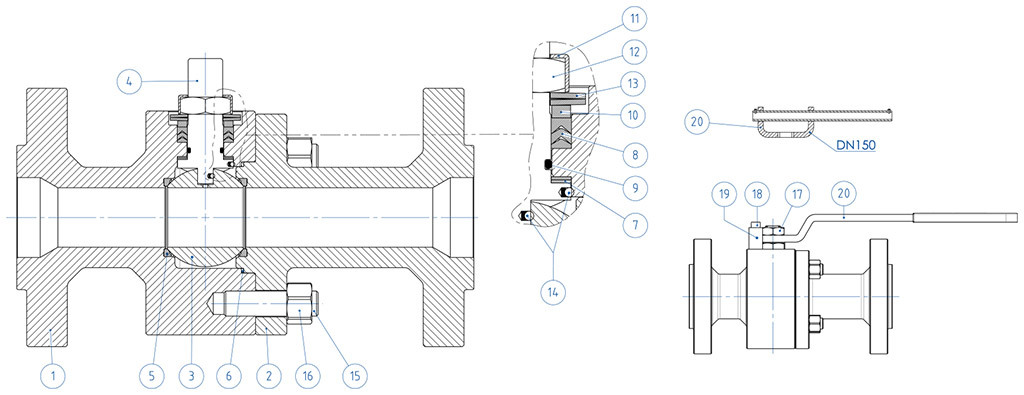

MATERIALES
ANSI 600 DE BARRA
N°
Descripción
Acero inoxidable 316
1
Cuerpo
ASTM A 182 F316 / A479TP.316 (1.4401 / X5CrNiMo 17-12-2)
2
Terminal
3
Bola
ASTM A351 CF8M (1.4408/Gx5CrNiMo19-12-2)
4
Vástago
A564 TP.630 (17-4PH)
5*
Asiento
DEVLON (.)
6*
Junta cuerpo terminal
GRAFOIL
7*
Junta inferior vástago
Modified PTFE (.) (1)
8*
Juntas tipo Chevron
Modified PTFE (.)
9*
Junta tórica del vástago
FKM (.)
10
Anillo prensajuntas
304 S.S.
11
Placa bloquea tuerca
304 S.S.
12
Tuerca para vástago
Acero al carbono galvanizado (x)
13
Arandelas Belevilles
Acero al carbono galvanizado (xx)
14
Dispositivo antiestático
316 S.S.
15
Tirantes
ASTM A193-B8
16
Tuercas
ASTM A194-Gr.8
17
Contratuerca
Acero al carbono galvanizado
18
Tornillos de retención
A2-70 (304 S.S.)
19
Retención de posición
Acero al carbono galvanizado (x)
20
Palanca
Fe37 galvanizado
* Componentes del kit de juntas
Bajo pedido disponible en: (x): 304 s.s. (xx): 301 s.s. (1): para DN≤40x32 disponible solo en DEVLON (.): Otros materiales disponibles bajo pedido
EXTENSIÓN POR FUSIÓN IMPULSADA POR PALANCA
MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
AISI304 S.S.
2
Perno
AISI 430 F
3
Brújula
DELRIN
4
Junta tórica
NBR
5
Palanca
Fe 37 galvanizado (*)
6
Tuerca
acero al carbono galvanizado (*)
7
Retención de palanca
acero al carbono galvanizado (*)
8
Tornillos de retención de la palanca
A2-70
9
Separador
PTFE Relleno con Carbono
(*): Bajo pedido están disponibles en 304 S.S.
DIMENSIONES
VÁLVULA ISO
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5
36
5,5
10/6
38,5
141,5
F04
42
5,5
42
M5
12/8
45,5
151,5
F05
50
6,5
50
6,5
16/10
48,5
276,5
F07
70
8,5
70
8,5
22/14
57,5
351,5
F10
102
11
102
11
30/18
79,5
451,5
NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido.
ALARGADERA GUIADA POR FUSIÓN PARA ACCIONADOR
MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
ASTM A351 CF8M
2
Perno
AISI 430 F
3
Brújula
DELRIN
4
Junta tórica
NBR
NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido
ALARGADERA GUIADA SOLDADA DE PALANCA
MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
304 s.s.
2
Perno
AISI 430 F
3
Brújula
DELRIN
4
Junta tórica
NBR
5
Palanca
Fe 37 Galvanizado (*)
6
Tuerca
acero al carbono galvanizado (*)
7
Retención de palanca
acero al carbono galvanizado (*)
8
Tornillos de retención de la palanca
A2-70
9
Tuerca de retención de la palanca
A2-70 (**)
10
Separador
PTFE Relleno con Carbono
(* ) : disponibles bajo pedido en 304 S.S. (**):no presente en válvulas con conexión ISO F04.
DIMENSIONES
VÁLVULA ISO
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5
36
5,5
10/6
38,5
141,5
F04
42
5,5
42
M5
12/8
45,5
151,5
F05
50
6,5
50
6,5
16/10
48,5
276,5
F07
70
9
70
9
22/14
57,5
351,5
F10
102
11
102
11
30/18
79,5
451,5
NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido.
ALARGADERA SOLDADA PARA ACCIONADOR
MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
304 S.S.
2
Perno
AISI 430 F
3
Brújula
DELRIN
4
Junta tórica
NBR
NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido
ALARGADERA CON SELLADO ADICIONAL
MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
304 s.s.
2
Perno
AA564 TP.630 (17-4ph)
3
Anillo Antifricción
TFM1600
4
Junta tórica
FKM
5
Paquete A V
TFM1600
6
Anillo Prensajuntas
304 s.s.
7
Arandelas Belevilles
50CrV4 Galvanizado
8
Tuerca para vástago
UNI 3740-1 6S Cincado
9
Placa Bloquea Tuerca
304 s.s.
10
Junta de sellado
GRAFOIL
DIMENSIONES
VÁLVULA ISO
ØA
ØB
ØM
ØN
F/T
C
D
F03
36
5,5
36
M5
10/6
20
10,2
F04
42
5,5
42
M5
12/8
26
15,1
F05
50
6,5
50
M6
16/10
35
21,2
F07
70
8,5
70
M8
22/14
47,5
28,4
F10
102
10,5
102
M10
30/18
61
35,2
NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido.
