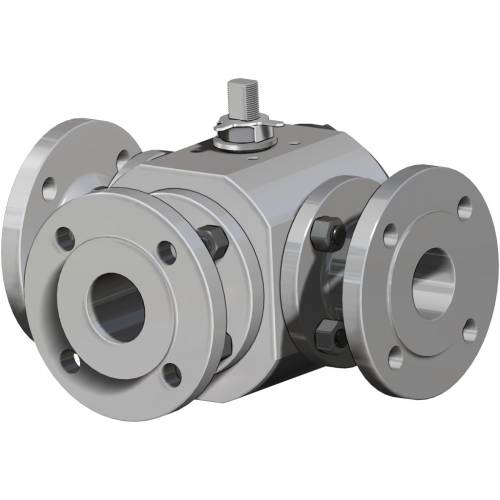

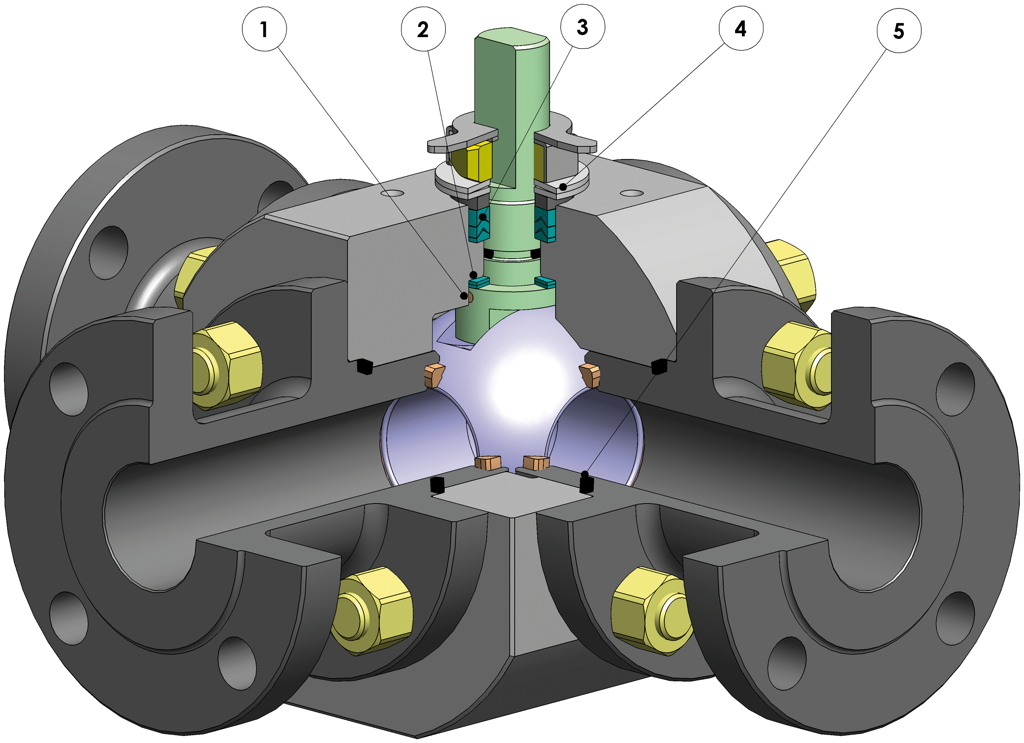

1. Dispositivo antiestático (continuidad eléctrica entre la bola, el vástago y el cuerpo) Se evita cargas electroestáticas que podrían provocar ignición en entornos inflamables y/o explosivosSeguridad garantizada de contacto durante toda la vida útil de la válvula
2. Doble anillo antifricción Garantiza un menor par de accionamiento de la válvula Menor desgaste con respecto a la ejecución un un solo anillo
3. Paquete de juntas en "v" con 3 juntas más la junta tórica Se garantiza un perfecto sellado incluso tras un número elevado de ciclos
4. Arandelas Belevilles en la junta de retención del vástago Garantizan la recuperación de los juegos debido al desgaste provocado por el movimiento semirotatorio del eje evitando pérdidas hacia el exterior Permite mantener energizadas las juntas tipo "chevron" (en V), evitando pérdidas hacia el exterior, ante variaciones térmicas considerables
5. Junta de retención elasticizada en grafito Garantiza un sellado hacia el exterior independientemente de las variaciones térmicas a las que está sometida la válvula
Mayor precisión en la alineación de los ejes gracias a la fabricación desde el bruto hasta el acabado con un solo posicionamiento Mayor vida útil de la válvula Menor par de accionamiento
Fácil mantenimiento directamente sobre el sistema Contención de los costes durante la fase de mantenimiento
Cuerpo de la válvula en acero al carbono realizado con material normalizado certificado NACE en ejecución estándar Garantiza una mayor resistencia a la corrosión Mayor ductilidad del material
Proceso productivo realizado íntegramente en OMAL Máximo control en todas las fases de elaboración Posibilidad de proporcionar rápidamente ejecuciones especiales solicitadas por el cliente
Certificado ATEX Permite la instalación en presencia de entornos potencialmente explosivos
Certificación "TA LUFT fugitive emission" Garantiza un elevado grado de seguridad del sellado del vástago hacia el exterior
Certificado PED Cumplimiento total de las normas de seguridad europeas para dispositivos presurizados
EJECUCIÓN ESTÁNDAR • Bola flotante, paso total • Junta de asiento blando Modified PTFE • Normas para bridas de conexión: EN1092-1, ASME B16.5 • Clases de presión : ANSI 150; PN16-40 • Clase de junta: EN12266-1 tasa A • Temperatura de uso: -40°C +150°C • Fluido interceptado: aire, agua, gas, productos petrolíferos y petroquímicos, fluidos agresivos. • Dispositivo antiestático EN12266-2 • Junta de retención del vástago: paquete en V de serie en Modified PTFE • Junta adicional en vástago con junta tórica FKM • Vástago antifugas • Perforación plana para actuador según norma ISO 5211
EJECUCIONES BAJO PEDIDO • Para otros tipos de entramado contactar con nuestro departamento comercial. • Junta de sellado en: PTFE cargado vidrio (PTFE-GF), PTFE cargado carbografitos (PTFE-CF). Para otros tipos de material contactar con nuestro departamento comercial. • Palanca inox • Tuercas y muelles del vástago inox • Para ejecuciones especiales con materiales (cuerpo/bola/vástago) diferentes del estándar contactar con nuestro departamento comercial • Marcado y certificado ATEX BAJO PEDIDO
CERTIFICACIONES • Cumple con la directiva Europea 2014/68/UE PED; Emisiones fugitivas ISO 15848 (ISO FE BH-C03-SSA 0); Ta-Luft VDI: 2440 • Nivel de seguridad funcional hasta SIL 3 de acuerdo con IEC 61508 • Cumple con la directiva ATEX 2014/34/UE, certificado ATEX BAJO PEDIDO
NORMAS DE DISEÑO • Espesores del cuerpo conforme a ASME B16.34, ASME VIII div.1, EN12516 • Materiales y clasificación conforme a ASME B16.34 para válvulas ANSI y EN12516 para válvulas PN

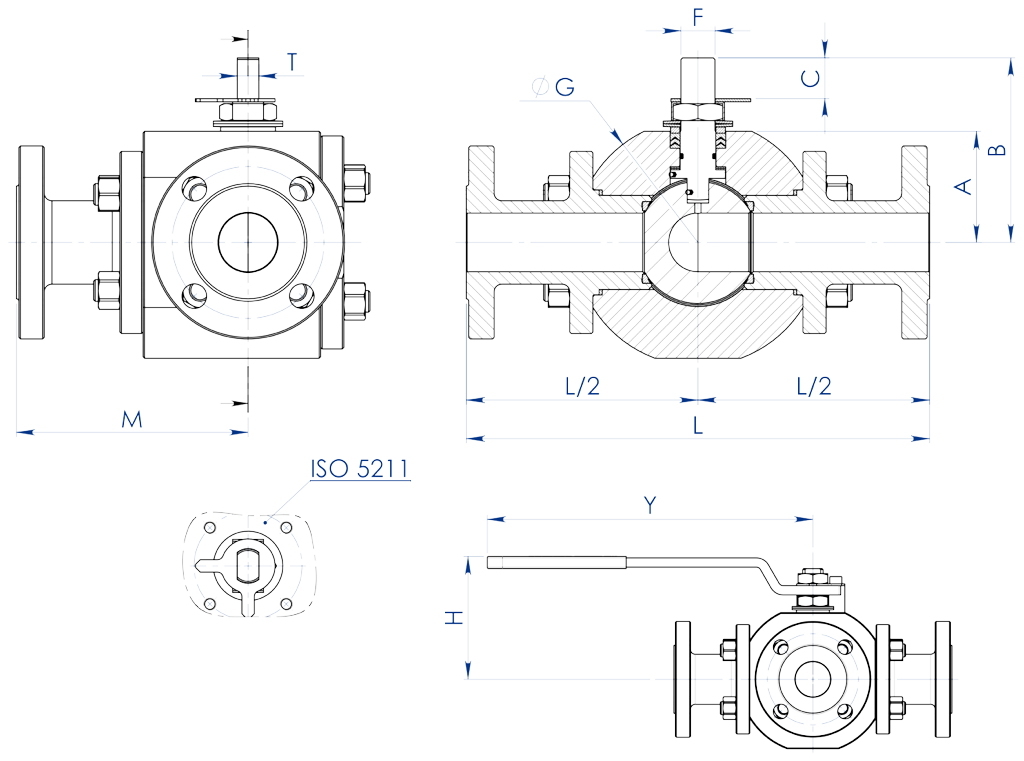

DIMENSIONES -PN-
MEDIDA
PN
∅E
L
M
A
B
C
ACT. ISO
F/T
∅G
∅J
∅R
S
P
∅K
N° AGUJEROS
∅I
H
Y
Kg
KIT PALANCA
KIT JUNTAS
DN [mm]
[pulgadas]
DN 15
1/2"
16-40
13
170
85
35
55
9,2
F03
10/6
84
95
45
2
16
65
4
14
74
140
5,8
KLV58004
KGBV462040
DN 20
3/4"
16-40
19
200
100
45
71
13
F04
12/8
105
105
58
2
18
75
4
14
90,5
150
10,2
KLV58006
KGBV462050
DN 25
1"
16-40
25
230
115
55,5
90,5
19,1
F05
16/10
128
115
68
2
18
85
4
14
107
275
16,4
KLV58008
KGBV462060
DN 32
1" 1/4
16-40
32
240
120
60
95
19,1
F05
16/10
135
140
78
2
18
100
4
18
111,3
275
19,1
KLV58008
KGBV462070
DN 40
1" 1/2
16-40
38
300
150
72
119,5
26,4
F07
22/14
160
150
88
3
18
110
4
18
134,5
350
27,6
KLV58010
KGBV462080
DN 50
2"
16-40
51
320
160
81
128,5
26,4
F07
22/14
178
165
102
3
20
125
4
18
143,5
350
39,2
KLV58010
KGBV462090
DN 65
2" 1/2
16
64
350
175
93
154
33,1
F10
30/18
205
185
122
3
18
145
4
18
182,3
450
57,3
KLV58012
KGBV462100
DN 80
3"
16
76
370
185
101
162
33,1
F10
30/18
220
200
138
3
24
160
8
18
190,3
450
71,2
KLV58012
KGBV462110
DN 100
4"
16
102
400
200
124
182
33,1
F10
30/18
270
220
158
3
20
180
8
18
210,5
450
100,2
KLV58012
KGBV462120
DIMENSIONES -ANSI-
MEDIDA
ANSI
∅E
L
M
A
B
C
ACT. ISO
F/T
∅G
∅J
∅R
S
P
∅K
N° AGUJEROS
∅I
H
Y
Kg
KIT PALANCA
KIT JUNTAS
DN [mm]
[pulgadas]
DN 15
1/2"
150
13
170
85
35
55
9,2
F03
10/6
84
90
35,1
1,6
11,6
60,5
4
16
74
140
4,9
KLV58004
KGBV462040
DN 20
3/4"
150
19
200
100
45
71
13
F04
12/8
105
100
42,9
1,6
13,2
69,8
4
16
90,5
150
9,1
KLV58006
KGBV462050
DN 25
1"
150
25
230
115
55,5
90,5
19,1
F05
16/10
128
110
50,8
1,6
15,0
79,2
4
16
107
275
15,6
KLV58008
KGBV462060
DN 32
1" 1/4
150
32
240
120
60
95
19,1
F05
16/10
135
118
63,5
1,6
16,1
88,9
4
16
111,3
275
16,7
KLV58008
KGBV462070
DN 40
1" 1/2
150
38
300
150
72
119,5
26,4
F07
22/14
160
128
73
1,6
18,0
98,6
4
16
134,5
350
25,8
KLV58010
KGBV462080
DN 50
2"
150
51
320
160
81
128,5
26,4
F07
22/14
178
153
91,9
1,6
20,0
120,6
4
19
143,5
350
37,7
KLV58010
KGBV462090
DN 65
2" 1/2
150
64
350
175
93
154
33,1
F10
30/18
205
180
104,6
1,6
23,0
139,7
4
19
182,3
450
59,1
KLV58012
KGBV462100
DN 80
3"
150
76
370
185
101
162
33,1
F10
30/18
220
190
127
1,6
24,6
152,4
4
19
190,3
450
70,6
KLV58012
KGBV462110
DN 100
4"
150
102
400
200
124
182
33,1
F10
30/18
270
230
157,2
1,6
24,5
190,5
8
19
210,5
450
105,1
KLV58012
KGBV462120
Nota: para las válvulas con la bola en T, las dimensiones permanecen invariables.

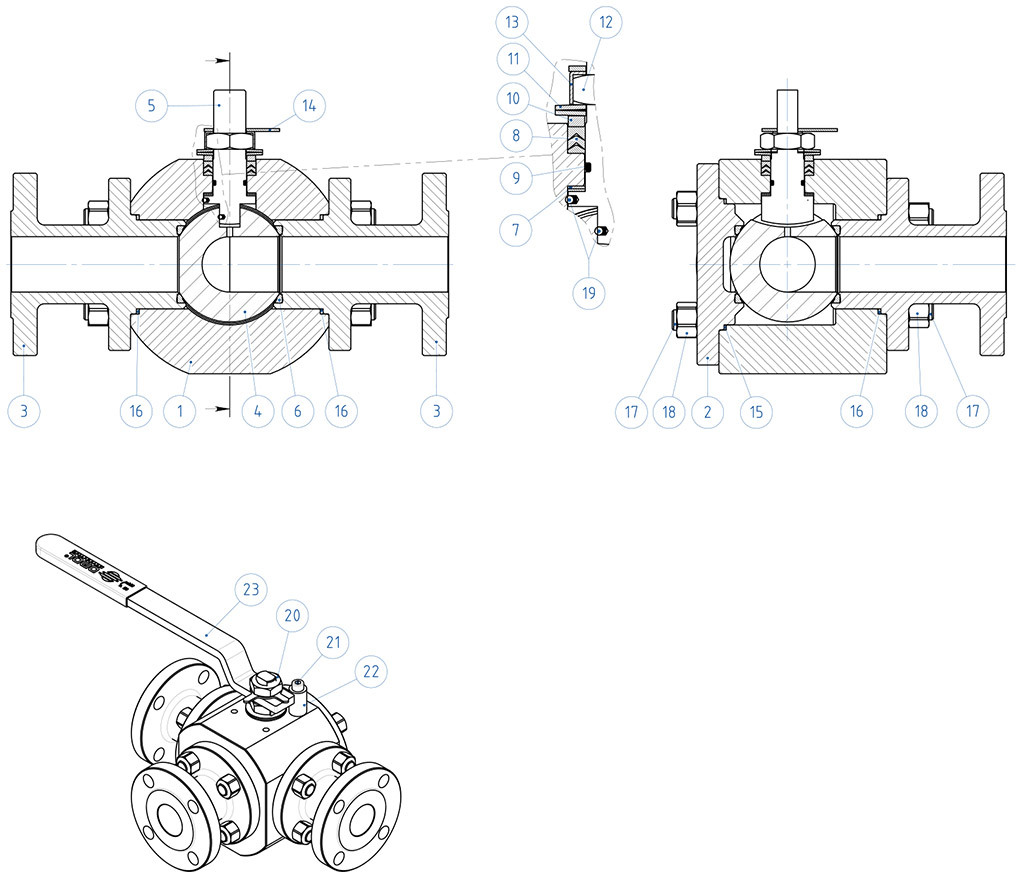

MATERIALES SPLIT BODY PN16-40 ANSI 150
N°
Descripción
Acero inoxidable 316
1
Cuerpo
ASTM A182 F316 / A479TP.316
2
Tapa
3
Terminal
4
Bola
ASTM A351 CF8M
5
Vástago
A564 TP.630 (17-4PH)
6*
Asiento
Modified PTFE
7*
Junta inferior vástago
Modified PTFE
8*
Paquete a V
Modified PTFE
9*
Junta tórica del vástago
FKM
10
Anillo prensajuntas
AISI 304
11
Muelles del vástago
Acero al carbono galvanizado (xx)
12
Tuerca para vástago
Acero al carbono galvanizado (x)
13
Placa bloquea tuerca
304 S.S.
14
Indicador
304 S.S.
15*
Junta Cuerpo-Tapa
Grafoil
16*
Junta Cuerpo-Terminal
Grafoil
17
Tirantes
ASTM A193-B8
18
Tuercas
ASTM A194-Gr.8
19
Dispositivo antiestático
316 S.S.
20
Contratuerca
Acero al carbono galvanizado (x)
21
Tornillos de retención
A2-70 (304 S.S.)
22
Retención de posición
Acero al carbono galvanizado (x)
23
Palanca
Fe37 galvanizado (x)
* Componentes del kit de juntas
Bajo pedido disponible en: (x): 304 s.s. (xx): 301 s.s.
Capacidad de carga/pérdida de carga y coeficiente nominal Kv
El valor Kv es el valor de la capacidad de carga en m3/h (con agua a 15°C) que provoca una caída de presión de 1 bar.

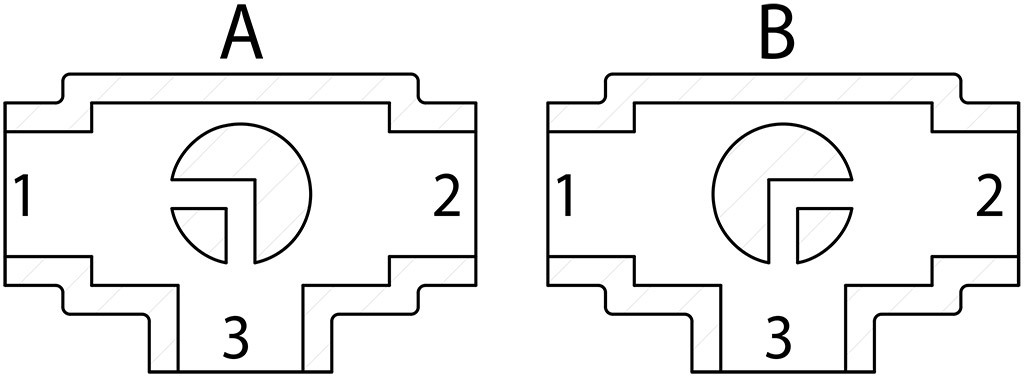

Esquema bola en "L"
N.B.: Con actuador SR NORMALMENTE CERRADO la posición de reposo de la bola debe ser la “A”. Con actuador SR NORMALMENTE ABIERTO la posición de reposo de la bola debe ser la “B”.

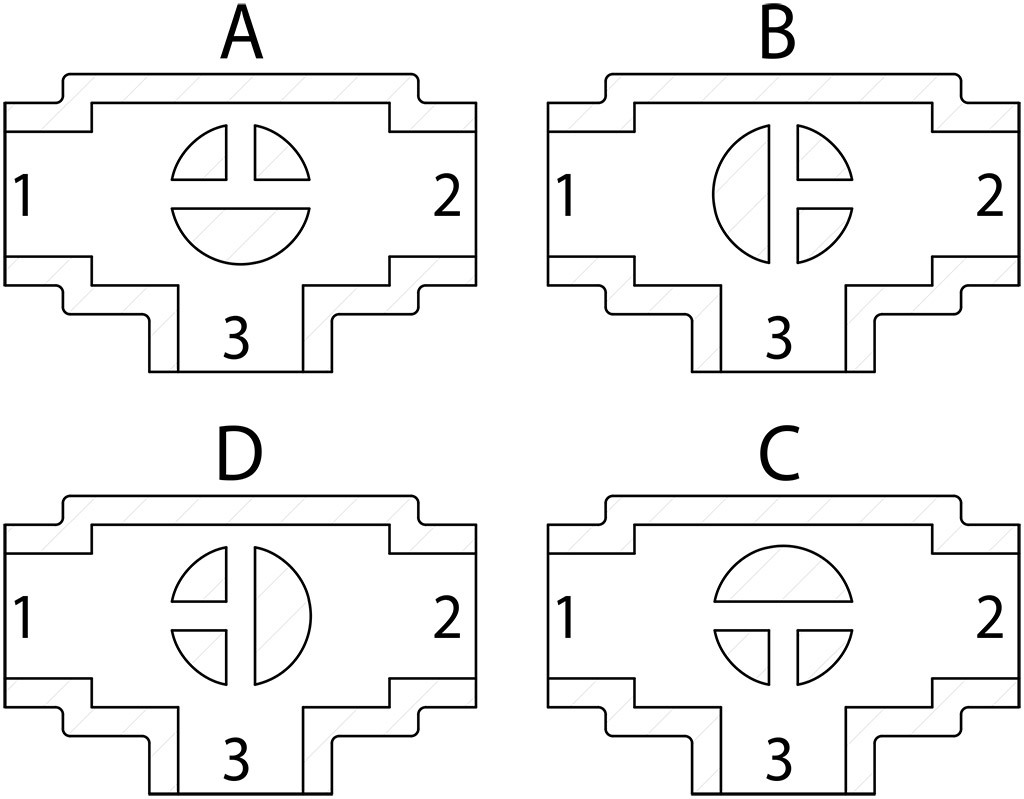

Esquema bola en "T"
Con el actuador son posibles solo dos posiciones con rotación de 90°: la configuración de la bola siempre debe comunicarse a nuestro departamento comercial.
N.B.: Con el actuador SR NORMALMENTE CERRADO elegir la posición de reposo de la bola; alimentando, el actuador gira en sentido contrario a las agujas del reloj. Con el actuador SR NORMALMENTE ABIERTO elegir la posición de reposo de la bola; alimentando, el actuador gira en sentido de las agujas del reloj.
EXTENSIÓN POR FUSIÓN IMPULSADA POR PALANCA
MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
AISI304 S.S.
2
Perno
AISI 430 F
3
Brújula
DELRIN
4
Junta tórica
NBR
5
Palanca
Fe 37 galvanizado (*)
6
Tuerca
acero al carbono galvanizado (*)
7
Retención de palanca
acero al carbono galvanizado (*)
8
Tornillos de retención de la palanca
A2-70
9
Separador
PTFE Relleno con Carbono
(*): Bajo pedido están disponibles en 304 S.S.
DIMENSIONES
VÁLVULA ISO
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5
36
5,5
10/6
38,5
141,5
F04
42
5,5
42
M5
12/8
45,5
151,5
F05
50
6,5
50
6,5
16/10
48,5
276,5
F07
70
8,5
70
8,5
22/14
57,5
351,5
F10
102
11
102
11
30/18
79,5
451,5
NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido.
ALARGADERA GUIADA POR FUSIÓN PARA ACCIONADOR
MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
ASTM A351 CF8M
2
Perno
AISI 430 F
3
Brújula
DELRIN
4
Junta tórica
NBR
NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido
ALARGADERA GUIADA SOLDADA DE PALANCA
MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
304 s.s.
2
Perno
AISI 430 F
3
Brújula
DELRIN
4
Junta tórica
NBR
5
Palanca
Fe 37 Galvanizado (*)
6
Tuerca
acero al carbono galvanizado (*)
7
Retención de palanca
acero al carbono galvanizado (*)
8
Tornillos de retención de la palanca
A2-70
9
Tuerca de retención de la palanca
A2-70 (**)
10
Separador
PTFE Relleno con Carbono
(* ) : disponibles bajo pedido en 304 S.S. (**):no presente en válvulas con conexión ISO F04.
DIMENSIONES
VÁLVULA ISO
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5
36
5,5
10/6
38,5
141,5
F04
42
5,5
42
M5
12/8
45,5
151,5
F05
50
6,5
50
6,5
16/10
48,5
276,5
F07
70
9
70
9
22/14
57,5
351,5
F10
102
11
102
11
30/18
79,5
451,5
NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido.
ALARGADERA SOLDADA PARA ACCIONADOR
MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
304 S.S.
2
Perno
AISI 430 F
3
Brújula
DELRIN
4
Junta tórica
NBR
NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido
ALARGADERA CON SELLADO ADICIONAL
MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
304 s.s.
2
Perno
AA564 TP.630 (17-4ph)
3
Anillo Antifricción
TFM1600
4
Junta tórica
FKM
5
Paquete A V
TFM1600
6
Anillo Prensajuntas
304 s.s.
7
Arandelas Belevilles
50CrV4 Galvanizado
8
Tuerca para vástago
UNI 3740-1 6S Cincado
9
Placa Bloquea Tuerca
304 s.s.
10
Junta de sellado
GRAFOIL
DIMENSIONES
VÁLVULA ISO
ØA
ØB
ØM
ØN
F/T
C
D
F03
36
5,5
36
M5
10/6
20
10,2
F04
42
5,5
42
M5
12/8
26
15,1
F05
50
6,5
50
M6
16/10
35
21,2
F07
70
8,5
70
M8
22/14
47,5
28,4
F10
102
10,5
102
M10
30/18
61
35,2
NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido.
