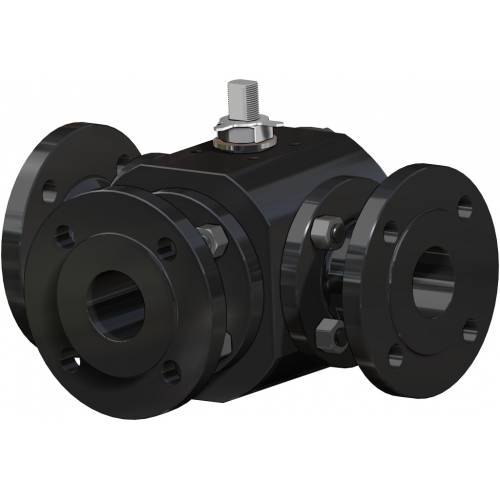

Válvula de bola THOR Split Body 3 vías 4 juntas PN 16-40 ANSI 150 acero al carbono

Macro Válvulas de bola

Categoría THOR

Subcategoría THOR Split Body 3 vías 4 juntas

Familia THOR Split Body 3 vías 4 juntas PN 16-40 ANSI 150

CONFIGURA Accionamiento

SOLICITA INFORMACIÓN

IMPRIME PÁGINA

DESCARGA CATÁLOGO THOR SPLIT BODY 3 VÍAS 4 JUNTAS

DECODIFICACIÓN DEL CÓDIGO

Válvula de bola THOR Split Body 3 vías 4 juntas PN 16-40 ANSI 150 acero al carbono - ventajas -

1. Dispositivo antiestático (continuidad eléctrica entre la bola, el vástago y el cuerpo)
Se evita cargas electroestáticas que podrían provocar ignición en entornos inflamables y/o explosivosSeguridad garantizada de contacto durante toda la vida útil de la válvula

2. Doble anillo antifricción
Garantiza un menor par de accionamiento de la válvula
Menor desgaste con respecto a la ejecución un un solo anillo

3. Paquete de juntas en "v" con 3 juntas más la junta tórica
Se garantiza un perfecto sellado incluso tras un número elevado de ciclos

4. Arandelas Belevilles en la junta de retención del vástago
Garantizan la recuperación de los juegos debido al desgaste provocado por el movimiento semirotatorio del eje evitando pérdidas hacia el exterior
Permite mantener energizadas las juntas tipo "chevron" (en V), evitando pérdidas hacia el exterior, ante variaciones térmicas considerables

5. Junta de retención elasticizada en grafito
Garantiza un sellado hacia el exterior independientemente de las variaciones térmicas a las que está sometida la válvula

Mayor precisión en la alineación de los ejes gracias a la fabricación desde el bruto hasta el acabado con un solo posicionamiento
Mayor vida útil de la válvula
Menor par de accionamiento

Fácil mantenimiento directamente sobre el sistema
Contención de los costes durante la fase de mantenimiento

Cuerpo de la válvula en acero al carbono realizado con material normalizado certificado NACE en ejecución estándar
Garantiza una mayor resistencia a la corrosión
Mayor ductilidad del material

Proceso productivo realizado íntegramente en OMAL
Máximo control en todas las fases de elaboración
Posibilidad de proporcionar rápidamente ejecuciones especiales solicitadas por el cliente

Certificado ATEX
Permite la instalación en presencia de entornos potencialmente explosivos

Certificación "TA LUFT fugitive emission"
Garantiza un elevado grado de seguridad del sellado del vástago hacia el exterior

Certificado PED
Cumplimiento total de las normas de seguridad europeas para dispositivos presurizados

EJECUCIÓN ESTÁNDAR
• Bola flotante, paso total
• Junta de asiento blando TFM 1600
• Normas para bridas de conexión: EN1092-1, ASME B16.5
• Clases de presión: ansi 150; PN16-40
• Clase de junta: EN12266-1 tasa A
• Temperatura de uso: -20°C +150°C
• Fluido interceptado: aire, agua, gas, productos petrolíferos y petroquímicos, fluidos agresivos.
• Dispositivo antiestático EN12266-2
• Junta de retención del vástago: paquete en V de serie en TFM1600
• Junta adicional en vástago con junta tórica FKM
• Vástago antifugas
• Perforación plana para actuador según norma ISO 5211

EJECUCIONES BAJO PEDIDO
• Ejecución por temperatura -40 C° en A350 LF2
• Para otros tipos de entramado contactar con nuestro departamento comercial.
• Junta de sellado en: PTFE cargado vidrio (RPTFE-GF), PTFE cargado carbografitos (RPTFE-CF). Para otros tipos de material contactar con nuestro departamento comercial.
• Palanca, tuercas y muelles del vástago inoxidable
• Para ejecuciones especiales con materiales (cuerpo/bola/vástago) diferentes del estándar contactar con nuestro departamento comercial
• Tratamiento superficial: galvanización blanca, barnizado epoxídico, (para otros tratamientos contactar con nuestro departamento comercial).
• Marcado y certificado ATEX BAJO PEDIDO

CERTIFICACIONES
• Cumple con la directiva Europea 2014/68/UE PED; Emisiones fugitivas ISO 15848 (ISO FE BH-C03-SSA 0); Ta-luft VDI: 2440
• Nivel de seguridad funcional hasta SIL 3 de acuerdo con IEC 61508
• Cumple con la directiva ATEX 2014/34/UE, certificado ATEX BAJO PEDIDO

NORMAS DE DISEÑO
• Espesores del cuerpo conforme a ASME B16.34, ASME VIII div.1, EN12516
• Materiales y clasificación conforme a ASME B16.34 para válvulas ANSI y EN12516 para válvulas PN

Válvula de bola THOR Split Body 3 vías 4 juntas PN 16-40 ANSI 150 acero al carbono - dimensiones -

DIMENSIONES -PN-
MEDIDA		PN	∅E	L	M	A	B	C	ACT. ISO	F/T	∅G	∅J	∅R	S	P	∅K	N° AGUJEROS	∅I	H	Y	Kg	KIT PALANCA	KIT JUNTAS
DN [mm]	[pulgadas]	PN	∅E	L	M	A	B	C	ACT. ISO	F/T	∅G	∅J	∅R	S	P	∅K	N° AGUJEROS	∅I	H	Y	Kg	KIT PALANCA	KIT JUNTAS
DN 15	1/2"	16-40	13	170	85	35	55	9,2	F03	10/6	84	95	45	2	16	65	4	14	74	140	5,8	KLV58004	KGBV462040
DN 20	3/4"	16-40	19	200	100	45	71	13	F04	12/8	105	105	58	2	18	75	4	14	90,5	150	10,2	KLV58006	KGBV462050
DN 25	1"	16-40	25	230	115	55,5	90,5	19,1	F05	16/10	128	115	68	2	18	85	4	14	107	275	16,4	KLV58008	KGBV462060
DN 32	1" 1/4	16-40	32	240	120	60	95	19,1	F05	16/10	135	140	78	2	18	100	4	18	111,3	275	19,1	KLV58008	KGBV462070
DN 40	1" 1/2	16-40	38	300	150	72	119,5	26,4	F07	22/14	160	150	88	3	18	110	4	18	134,5	350	27,6	KLV58010	KGBV462080
DN 50	2"	16-40	51	320	160	81	128,5	26,4	F07	22/14	178	165	102	3	20	125	4	18	143,5	350	39,2	KLV58010	KGBV462090
DN 65	2" 1/2	16	64	350	175	93	154	33,1	F10	30/18	205	185	122	3	18	145	4	18	182,3	450	57,3	KLV58012	KGBV462100
DN 80	3"	16	76	370	185	101	162	33,1	F10	30/18	220	200	138	3	24	160	8	18	190,3	450	71,2	KLV58012	KGBV462110
DN 100	4"	16	102	400	200	124	182	33,1	F10	30/18	270	220	158	3	20	180	8	18	210,5	450	100,2	KLV58012	KGBV462120

DIMENSIONES -ANSI-
MEDIDA		ANSI	∅E	L	M	A	B	C	ACT. ISO	F/T	∅G	∅J	∅R	S	P	∅K	N° AGUJEROS	∅I	H	Y	Kg	KIT PALANCA	KIT JUNTAS
DN [mm]	[pulgadas]	ANSI	∅E	L	M	A	B	C	ACT. ISO	F/T	∅G	∅J	∅R	S	P	∅K	N° AGUJEROS	∅I	H	Y	Kg	KIT PALANCA	KIT JUNTAS
DN 15	1/2"	150	13	170	85	35	55	9,2	F03	10/6	84	90	35,1	1,6	11,6	60,5	4	16	74	140	4,9	KLV58004	KGBV462040
DN 20	3/4"	150	19	200	100	45	71	13	F04	12/8	105	100	42,9	1,6	13,2	69,8	4	16	90,5	150	9,1	KLV58006	KGBV462050
DN 25	1"	150	25	230	115	55,5	90,5	19,1	F05	16/10	128	110	50,8	1,6	15,0	79,2	4	16	107	275	15,6	KLV58008	KGBV462060
DN 32	1" 1/4	150	32	240	120	60	95	19,1	F05	16/10	135	118	63,5	1,6	16,1	88,9	4	16	111,3	275	16,7	KLV58008	KGBV462070
DN 40	1" 1/2	150	38	300	150	72	119,5	26,4	F07	22/14	160	128	73	1,6	18,0	98,6	4	16	134,5	350	25,8	KLV58010	KGBV462080
DN 50	2"	150	51	320	160	81	128,5	26,4	F07	22/14	178	153	91,9	1,6	20,0	120,6	4	19	143,5	350	37,7	KLV58010	KGBV462090
DN 65	2" 1/2	150	64	350	175	93	154	33,1	F10	30/18	205	180	104,6	1,6	23,0	139,7	4	19	182,3	450	59,1	KLV58012	KGBV462100
DN 80	3"	150	76	370	185	101	162	33,1	F10	30/18	220	190	127	1,6	24,6	152,4	4	19	190,3	450	70,6	KLV58012	KGBV462110
DN 100	4"	150	102	400	200	124	182	33,1	F10	30/18	270	230	157,2	1,6	24,5	190,5	8	19	210,5	450	105,1	KLV58012	KGBV462120

Nota: para las válvulas con la bola en T, las dimensiones permanecen invariables.

Válvula de bola THOR Split Body 3 vías 4 juntas PN 16-40 ANSI 150 acero al carbono - materiales -

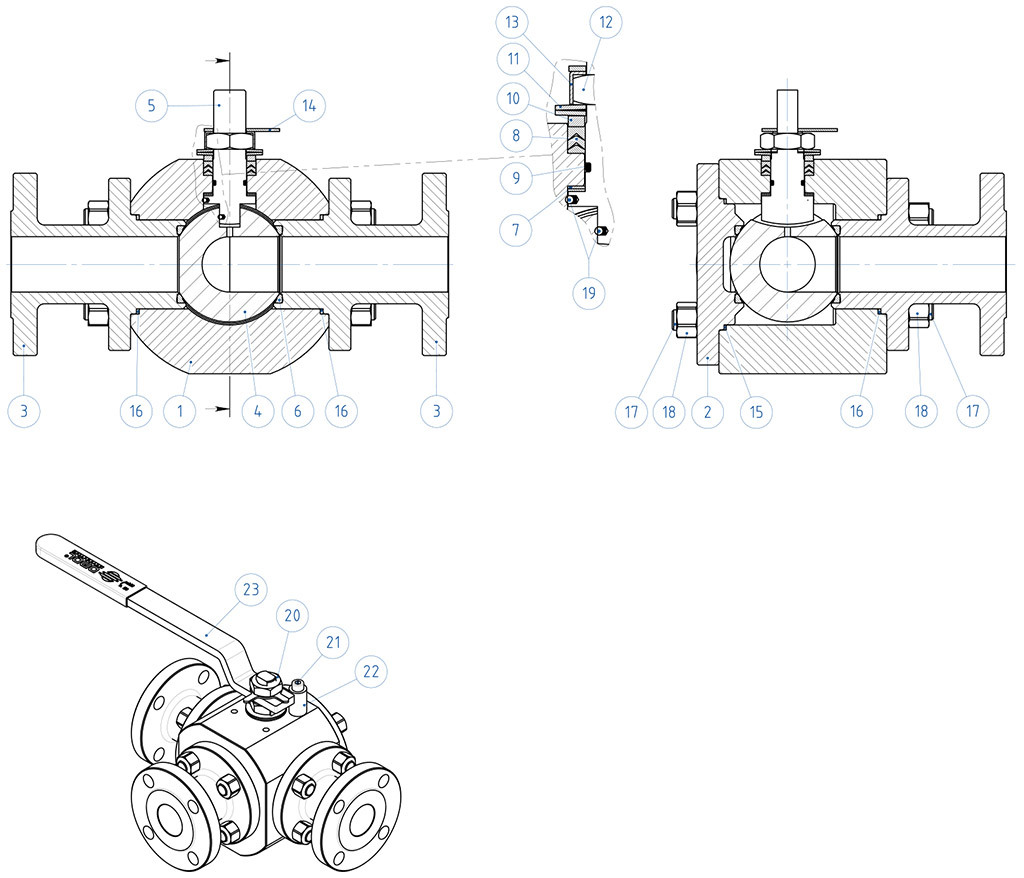

MATERIALES SPLIT BODY PN16-40 ANSI 150
N°	Descripción	LF2 Acero al carbono	A105 Acero al carbono
1	Cuerpo	ASTM A350 LF2	ASTM A105
2	Tapa
3	Terminal
4	Bola	ASTM A351 CF8M	ASTM A351 CF8M
5	Vástago	A564 TP.630 (17-4PH)	A564 TP.630 (17-4PH)
6*	Asiento	TFM1600	TFM1600
7*	Junta inferior vástago	TFM1600	TFM1600
8*	Paquete a V	TFM1600	TFM1600
9*	Junta tórica del vástago	FKM	FKM
10	Anillo prensajuntas	Acero al carbono galvanizado (x)	Acero al carbono galvanizado (x)
11	Muelles del vástago	50CrV4 GALVANIZADO (xx)	50CrV4 GALVANIZADO (xx)
12	Tuerca para vástago	UNI 3740-1 6S GALVANIZADO (x)	UNI 3740-1 6S GALVANIZADO (x)
13	Placa bloquea tuerca	304 S.S.	304 S.S.
14	Indicador	304 S.S.	304 S.S.
15*	Junta Cuerpo-Tapa	Grafoil	Grafoil
16*	Junta Cuerpo-Terminal	Grafoil	Grafoil
17	Tirantes	ASTM A320 L7M	ASTM A193-B7
18	Tuercas	ASTM A194-Gr.7M	ASTM A194-Gr.2H
19	Dispositivo antiestático	316 S.S.	316 S.S.
20	Contratuerca	UNI 3740-1 6S GALVANIZADO (x)	UNI 3740-1 6S GALVANIZADO (x)
21	Tornillos de retención	A2-70 UNI 3740 (304 S.S.)	A2-70 UNI 3740 (304 S.S.)
22	Retención de posición	Acero al carbono galvanizado (x)	Acero al carbono galvanizado (x)
23	Palanca	Fe37 galvanizado (x)	Fe37 galvanizado (x)
* Componentes del kit de juntas

Bajo pedido disponible en:
(x): 304 s.s.
(xx): 301 s.s.

Capacidad de carga/pérdida de carga y coeficiente nominal Kv

Válvula de bola THOR Split Body 3 vías 4 juntas PN 16-40 ANSI 150 acero al carbono - diagramas y pares de aceleración - Capacidad de carga/pérdida de carga y coeficiente nominal Kv

El valor Kv es el valor de la capacidad de carga en m3/h (con agua a 15°C) que provoca una caída de presión de 1 bar.

Esquema bola en "L"

N.B.:
Con actuador SR NORMALMENTE CERRADO la posición de reposo de la bola debe ser la “A”.
Con actuador SR NORMALMENTE ABIERTO la posición de reposo de la bola debe ser la “B”.

Válvula de bola THOR Split Body 3 vías 4 juntas PN 16-40 ANSI 150 acero al carbono - especificaciones -

Esquema bola en "T"

Con el actuador son posibles solo dos posiciones con rotación de 90°: la configuración de la bola siempre debe comunicarse a nuestro departamento comercial.

N.B.:
Con el actuador SR NORMALMENTE CERRADO elegir la posición de reposo de la bola; alimentando, el actuador gira en sentido contrario a las agujas del reloj.
Con el actuador SR NORMALMENTE ABIERTO elegir la posición de reposo de la bola; alimentando, el actuador gira en sentido de las agujas del reloj.

EXTENSIÓN POR FUSIÓN IMPULSADA POR PALANCA

MATERIALES
PART. N°	DESCRIPCIÓN	MATERIAL
1	Alargadera	AISI304 S.S.
2	Perno	AISI 430 F
3	Brújula	DELRIN
4	Junta tórica	NBR
5	Palanca	Fe 37 galvanizado (*)
6	Tuerca	acero al carbono galvanizado (*)
7	Retención de palanca	acero al carbono galvanizado (*)
8	Tornillos de retención de la palanca	A2-70
9	Separador	PTFE Relleno con Carbono

(*): Bajo pedido están disponibles en 304 S.S.

DIMENSIONES
VÁLVULA ISO	ØA	ØB	ØM	ØN	F/T	X	Y
F03	36	5,5	36	5,5	10/6	38,5	141,5
F04	42	5,5	42	M5	12/8	45,5	151,5
F05	50	6,5	50	6,5	16/10	48,5	276,5
F07	70	8,5	70	8,5	22/14	57,5	351,5
F10	102	11	102	11	30/18	79,5	451,5

NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido.

ALARGADERA GUIADA POR FUSIÓN PARA ACCIONADOR

MATERIALES
PART. N°	DESCRIPCIÓN	MATERIAL
1	Alargadera	ASTM A351 CF8M
2	Perno	AISI 430 F
3	Brújula	DELRIN
4	Junta tórica	NBR

NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido

ALARGADERA GUIADA SOLDADA DE PALANCA

MATERIALES
PART. N°	DESCRIPCIÓN	MATERIAL
1	Alargadera	304 s.s.
2	Perno	AISI 430 F
3	Brújula	DELRIN
4	Junta tórica	NBR
5	Palanca	Fe 37 Galvanizado (*)
6	Tuerca	acero al carbono galvanizado (*)
7	Retención de palanca	acero al carbono galvanizado (*)
8	Tornillos de retención de la palanca	A2-70
9	Tuerca de retención de la palanca	A2-70 (**)
10	Separador	PTFE Relleno con Carbono

(* ) : disponibles bajo pedido en 304 S.S.
(**): no presente en válvulas con conexión ISO F04.

DIMENSIONES
VÁLVULA ISO	ØA	ØB	ØM	ØN	F/T	X	Y
F03	36	5,5	36	5,5	10/6	38,5	141,5
F04	42	5,5	42	M5	12/8	45,5	151,5
F05	50	6,5	50	6,5	16/10	48,5	276,5
F07	70	9	70	9	22/14	57,5	351,5
F10	102	11	102	11	30/18	79,5	451,5

NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido.

ALARGADERA SOLDADA PARA ACCIONADOR

MATERIALES
PART. N°	DESCRIPCIÓN	MATERIAL
1	Alargadera	304 S.S.
2	Perno	AISI 430 F
3	Brújula	DELRIN
4	Junta tórica	NBR

NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido

ALARGADERA CON SELLADO ADICIONAL

MATERIALES
PART. N°	DESCRIPCIÓN	MATERIAL
1	Alargadera	304 s.s.
2	Perno	AA564 TP.630 (17-4ph)
3	Anillo Antifricción	TFM1600
4	Junta tórica	FKM
5	Paquete A V	TFM1600
6	Anillo Prensajuntas	304 s.s.
7	Arandelas Belevilles	50CrV4 Galvanizado
8	Tuerca para vástago	UNI 3740-1 6S Cincado
9	Placa Bloquea Tuerca	304 s.s.
10	Junta de sellado	GRAFOIL

DIMENSIONES
VÁLVULA ISO	ØA	ØB	ØM	ØN	F/T	C	D
F03	36	5,5	36	M5	10/6	20	10,2
F04	42	5,5	42	M5	12/8	26	15,1
F05	50	6,5	50	M6	16/10	35	21,2
F07	70	8,5	70	M8	22/14	47,5	28,4
F10	102	10,5	102	M10	30/18	61	35,2
