Válvula de bola de latón Item 101

Macro Válvulas de bola

Categoría Otras válvulas de bola en latón

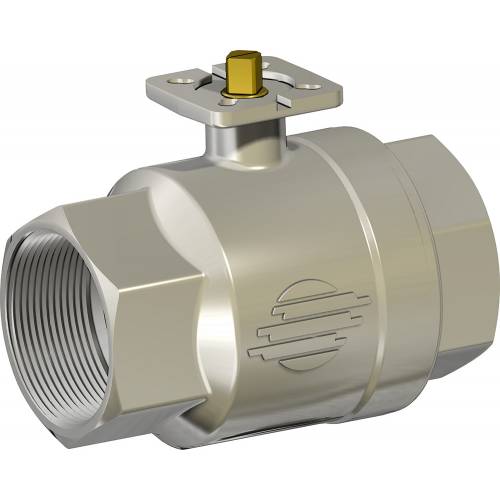

Válvula de bola de latón 2 vías roscada paso integral

CONFIGURA Accionamiento

SOLICITA INFORMACIÓN

IMPRIME PÁGINA

DESCARGA CATÁLOGO OTRAS VÁLVULAS DE BOLA EN LATÓN

características
dimensiones
materiales
diagramas y pares de aceleración
documentos

CARACTERÍSTICAS GENERALES:
• La válvula está construida para usos a medias presiones con fluidos no agresivos.
• Temperatura de uso: desde -20°C a +150°C para fluidos.
• Presión de uso: ver diagrama.
• Fluido interceptado: aire, agua, gas, aceites, productos petrolíferos y petroquímicos, vacío.
• Extremos roscados según la norma ISO 7/1 and NPT.
• Brida de montaje del accionador según la norma ISO 5211.
• Disponible también una versión con perfil junta de bola autorascadora adecuada para el uso con fluidos sucios o que contengan partículas sólidas.

EJECUCIONES ESPECIALES BAJO PEDIDO:
• Para otras aplicaciones contactar con nuestro departamento técnico.

CERTIFICACIONES:
• Cumple con la directiva Europea 2014/68/UE “PED”
• Versión ATEX de conformidad con la directiva 2014/34/UE bajo pedido

Válvula de bola de latón Item 101 - dimensiones -

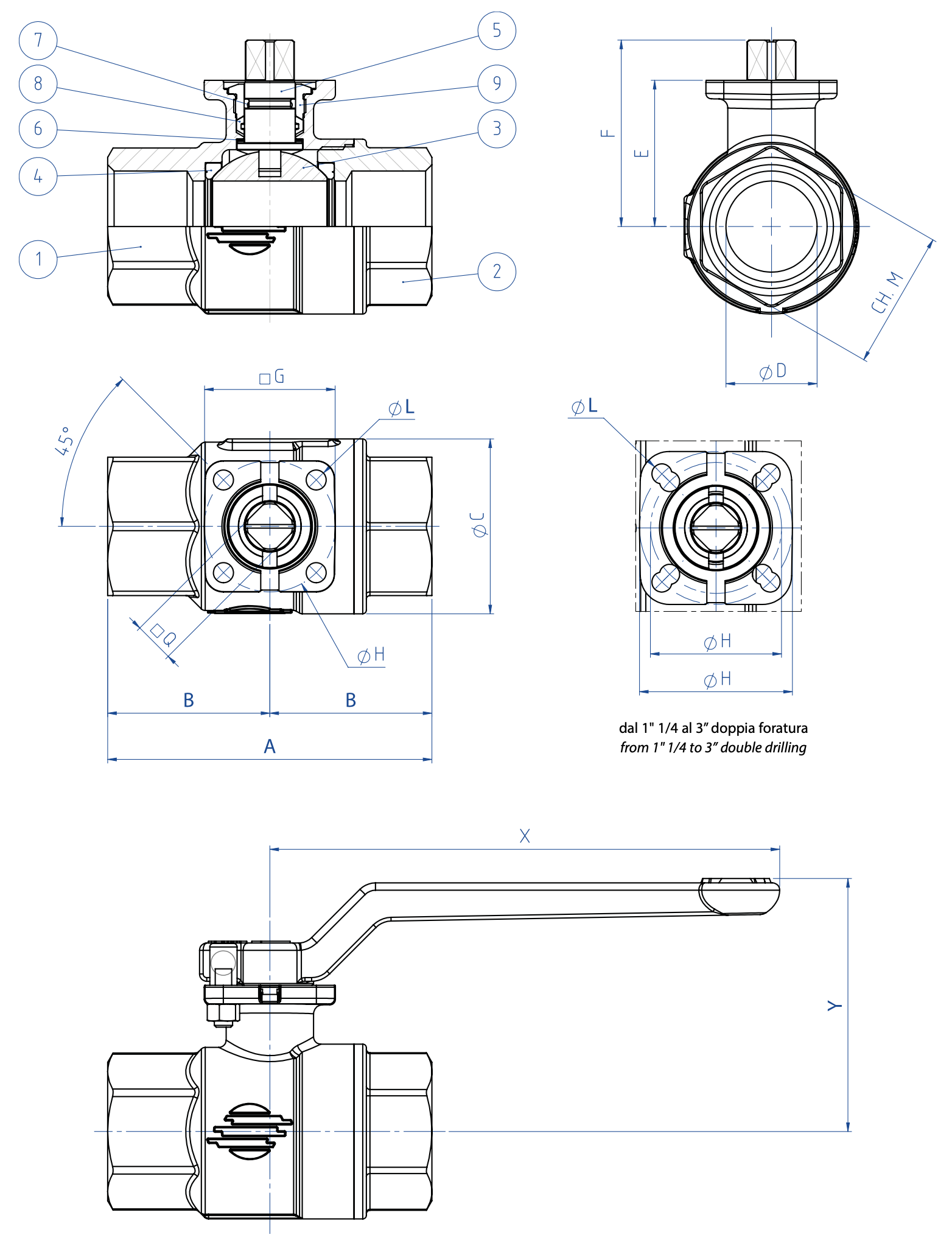

DIMENSIONES
MEDIDA		øD	ISO 7/1		NPT		øc	☐Q	E	F	G	øH	ISO	øL	ch.M	X	Y
DN [mm]	[pulgadas]	øD	A	B	A	B	øc	☐Q	E	F	G	øH	ISO	øL	ch.M	X	Y
DN 10	3/8"	10	69	34,5	62	31	31,8	9	30,5	38,5	36	36	F03	5,5	25	140	58,5
DN 15	1/2"	15	69	34,5	62	31	31,8	9	30,5	38,5	36	36	F03	5,5	25	140	58,5
DN 20	3/4"	20	77	38,5	68	34	40	11	36,3	47,1	36	36	F03	5,5	31	140	65
DN 25	1"	25	89	44,5	79,5	39,8	48	11	40,2	50,9	36	36	F03	5,5	38	140	68
DN 32	1" 1/4	32	103	51,5	92	46	60	11	51,5	62,5	42	36/42	F03/F04	5,5	47	140	80
DN 40	1" 1/2	40	114	57	102	51	70,6	11	58	69	42	36/42	F03/F04	5,5	54	140	86
DN 50	2"	50	134	67	116	58	88,5	11	65,3	76,3	46	42/50	F04/F05	5,5/6,5	66	140	93,5
DN 65	2" 1/2	65	161	80,5	146	73	112	14	83	97	65	50/70	F05/F07	6,5/8,5	84	212	118
DN 80	3"	80	185	92,5	168	84	138,4	14	94,5	108,5	65	50/70	F05/F07	6,5/8,5	98	212	127,5

Válvula de bola de latón Item 101 - materiales -

MATERIALS
1	Body*	Brass	EN 12165 CW617N
2	Threaded ends*	Brass	EN 12165 CW617N
3	Ball	Brass chromium plated	EN 12164 CW614N
4	Seals	P.T.F.E.
5	Shaft	Brass	EN 12164 CW614N
6	Antifriction rings	P.T.F.E.
7	O-ring	FKM
8	Shaft seal	P.T.F.E.
9	Gland nut*	Brass	EN 12164 CW614N
* Surface treatment: bright nickel plating

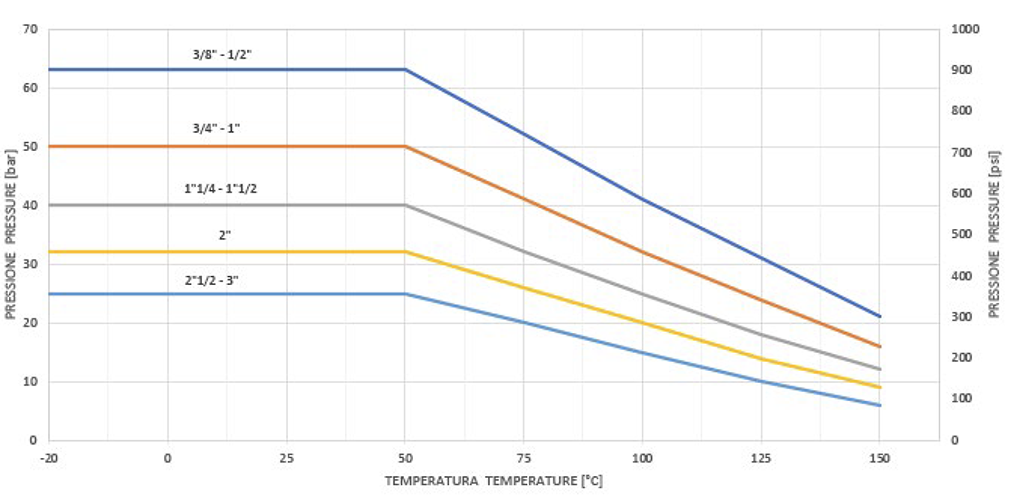

DIAGRAMA PRESIÓN/TEMPERATURA

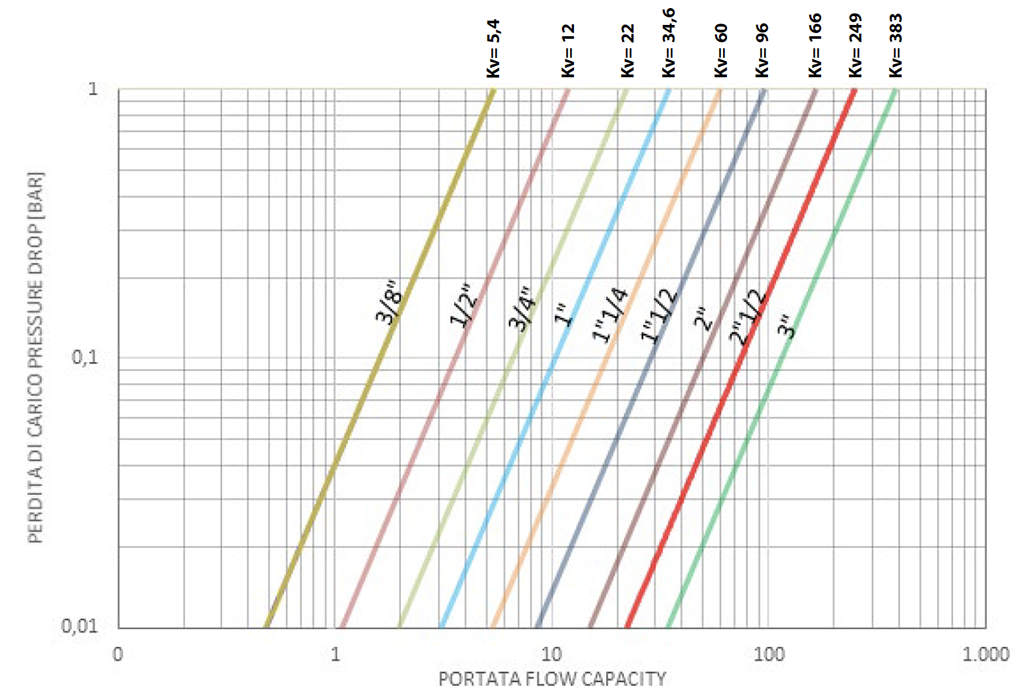

Capacidad de carga/pérdida de carga y coeficiente nominal Kv

El valor Kv es el valor de la capacidad de carga en m³/h (con agua a 15°C) que provoca una caída de presión de 1 bar.

PARES DE ACELERACIÓN en Nm
MEDIDA	DN 10 3/8"	DN 15 1/2"	DN 20 3/4"	DN 25 1"	DN 32 1"1/4	DN 40 1"1/2	DN 50 2"	DN 65 2"1/2	DN 80 3"
PN 25 bar								48	70
PN 32 bar							23
PN 40 bar					11	16
PN 50 bar			5	8
PN 64 bar	4	4

Los valores del par pueden variar según la temperatura y el tipo de fluido. Tener en cuenta un factor de seguridad igual a 1.4.
Con frecuentes ciclos de apertura y cierre, el par de maniobra puede disminuir sensiblemente con respecto al inicial. Los acoplamientos actuador/válvula, mostrados en las siguientes páginas, se realizan para válvulas que interceptan fluidos líquidos o gaseosos, limpios y para temperaturas medias. Para más información, o usos diferentes, consultar nuestro departamento comercial.

CERTIFICADOS

ATEX - Ball Valves

PED

INSTRUCCIONES

ATEX MANUAL 8_0486

USER MANUAL 8_0844-02
