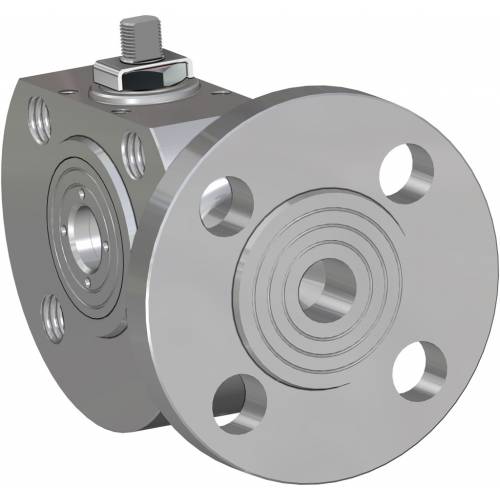

Válvula de bola de acero inoxidable 3 vías reforzada de cuerpo plano bola en "L" características paso reducido.

CONFIGURA Accionamiento

SOLICITA INFORMACIÓN

IMPRIME PÁGINA

DESCARGA CATÁLOGO OTRAS VÁLVULAS DE BOLA EN ACERO INOXIDABLE

características
dimensiones
materiales
diagramas y pares de aceleración
especificaciones

CARACTERÍSTICAS GENERALES:
• La válvula funciona solo como un desviador. No permite ningún cierre de la entrega que solo puede tener lugar desde la dirección central; Ver diagrama..
• Normas para bridas de conexión: EN 1092-1 PN40 hasta DN50; PN16 DN65,80,100.
• Temperatura de uso: desde -20°C a +150°C (+200°C con juntas especiales).
• Presión de uso: PN 40 hasta DN50 PN16 además
• Fluido interceptado: agua, productos petrolíferos y petroquímicos líquidos, líquidos agresivos.
• Paso reducido.

EJECUCIONES ESPECIALES BAJO PEDIDO:
• Junta de sellado en: PTFE cargado vidrio; PTFE cargado carbografito;
• Bola en “T” ,ver esquema del montaje de funcionamiento.
• Para otras aplicaciones contactar con nuestro departamento técnico.

CERTIFICACIONES:
• Versión ATEX cumple con la Directiva Europea 2014/34/UE
• Certificado ATEX bajo pedido

Válvula de bola de acero inoxidable Item 445 - dimensiones -

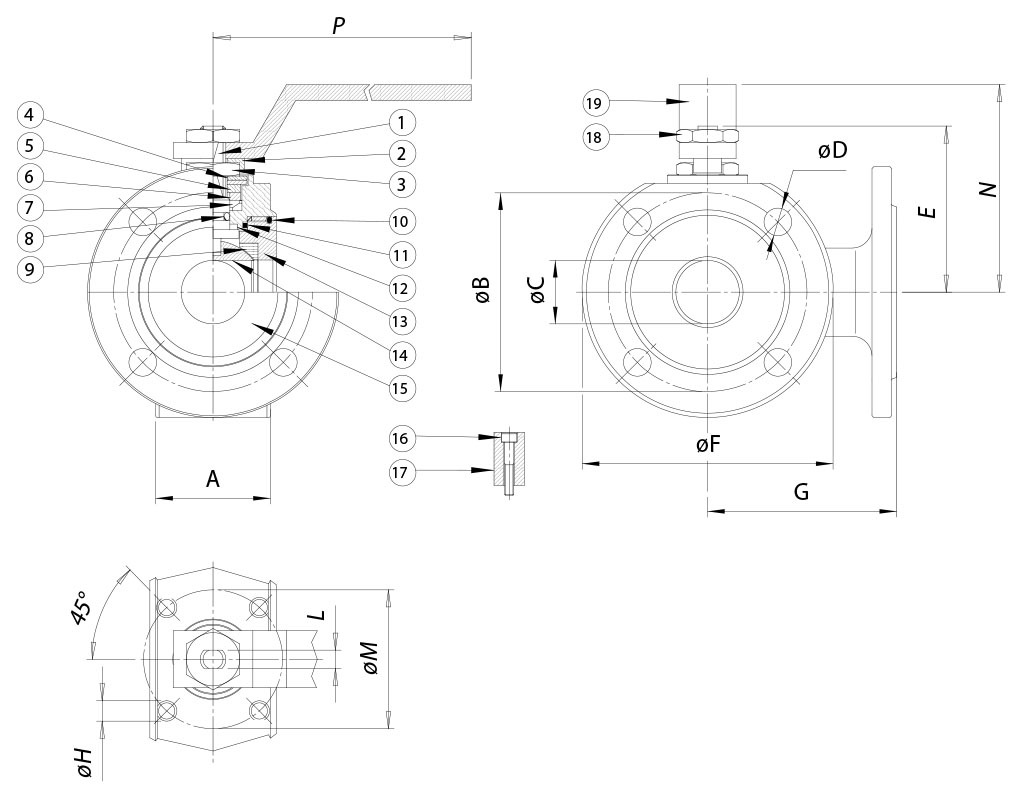

DIMENSIONES
MEDIDA		A	øB	øC	øD	E	øF	G	øH	L	øM	N	P
DN [mm]	[pulgadas]	A	øB	øC	øD	E	øF	G	øH	L	øM	N	P
DN 15	1/2"	35	65	10	M12X4	48	90	85	M5	6	36	65	140
DN 20	3/4"	38	75	15	M12X4	51	100	90	M5	6	36	70	140
DN 25	1"	43	85	20	M12X4	62,5	110	90	M5	8	42	82	180
DN 32	1" 1/4	54	100	25	M16X4	67	130	105	M5	8	42	85	180
DN 40	1" 1/2	66	110	32	M16X4	80	140	120	M6	10	50	102	230
DN 50	2"	83	125	40	M16X4	87	150	130	M6	10	50	110	230
DN 65	2" 1/2	103	145	50	M16X4	119,5	175	150	M8	14	70	137,5	350
DN 80	3"	122	160	65	M16X8	129,5	190	175	M8	14	70	150	350
DN 100	4"	153	180	78	M16X8	148,5	220	185	M10	16	102	165	508

Válvula de bola de acero inoxidable Item 445 - materiales -

MATERIALES
1	Vástago	304 S.S.	1.4401	UNI X5CrNiMo 17 12
2	Placa bloquea tuerca	304 S.S.	1.4301	UNI X5CrNi 18 10
3	Tuerca de bloqueo	304 S.S.	1.4301	UNI X5CrNi 18 10
4	Arandelas Belevilles	301 S.S.	1.4310	UNI X5CrNiMo 17 12
5	Distanciador	304 S.S.	1.4301	UNI X5CrNi 18 10
6*	Anillo prensajuntas	304 S.S.	1.4301	UNI X5CrNi 18 10
7*	Par de sellado superior	P.T.F.E.
8*	Junta tórica de sellado intermedia	FKM
9*	Juntas de sellado lateral	P.T.F.E.
10*	Junta tórica de sellado abrazadera	FKM
11*	Juntas de sellado abrazadera	P.T.F.E.
12*	Junta inferior	P.T.F.E.
13	Abrazadera	316 S.S.	1.4401	UNI X5CrNiMo 17 12
14	Bola	316 S.S.	1.4401	UNI X5CrNiMo 17 12
15	Cuerpo	316 S.S.	1.4408
16	Tornillo para retención de posición	304 S.S.	1.4301	UNI X5CrNi 18 10
17	Retención de posición	304 S.S.	1.4301	UNI X5CrNi 18 10
18	Tuerca de bloqueo de la palanca	304 S.S.	1.4301	UNI X5CrNi 18 10
19	Palanca de maniobra	304 S.S.	1.4301	UNI X5CrNi 18 10
* Detalles del kit de repuesto KGBV44...

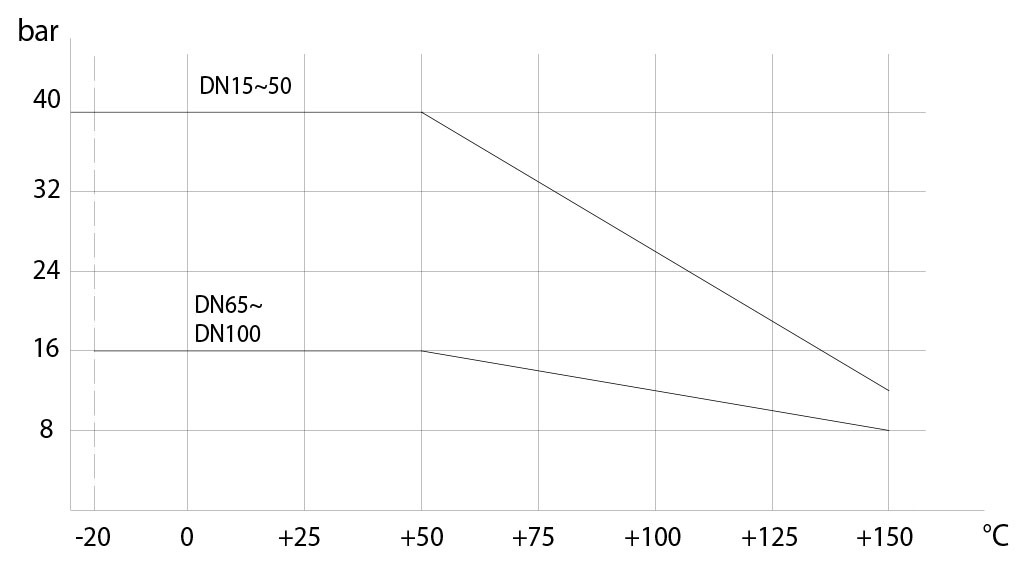

DIAGRAMA PRESIÓN/TEMPERATURA

PARES DE ACELERACIÓN en Nm
MEDIDA	DN 15 1/2"	DN 20 3/4"	DN 25 1"	DN 32 1"1/4	DN 40 1"1/2	DN 50 2"	DN 65 2"1/2	DN 80 3"	DN 100 4"
PN 16 bar							85	128	212
PN 40 bar	8	13	20	30	42	61

Los valores del par pueden variar según la temperatura y el tipo de fluido. Tener en cuenta un factor de seguridad igual a 1.4.
Con frecuentes ciclos de apertura y cierre, el par de maniobra puede disminuir sensiblemente con respecto al inicial. Los acoplamientos actuador/válvula, mostrados en las siguientes páginas, se realizan para válvulas que interceptan fluidos líquidos o gaseosos, limpios y para temperaturas medias. Para más información, o usos diferentes, consultar nuestro departamento comercial.

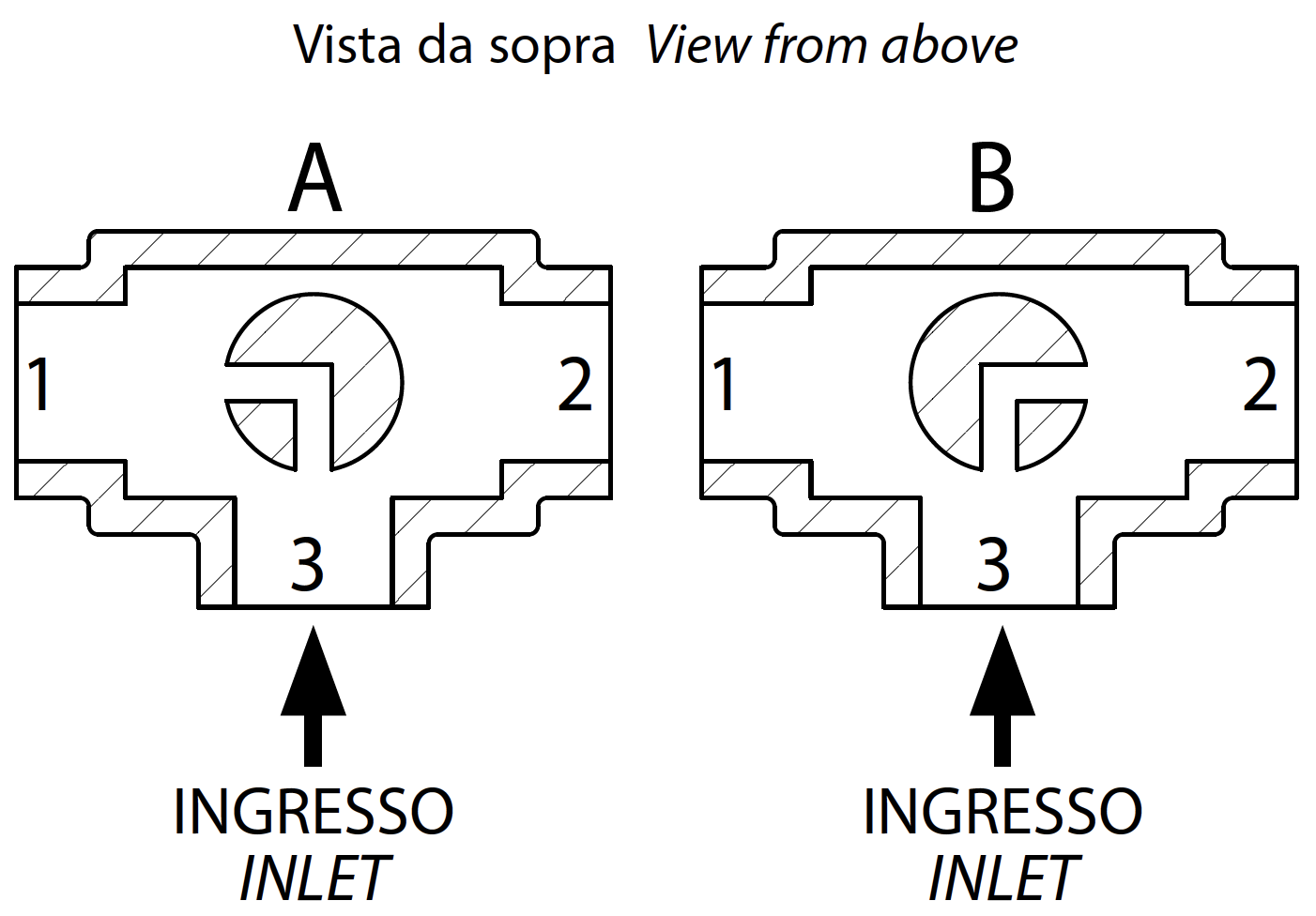

Esquema bola en "L"

N.B.:
Con actuador SR NORMALMENTE CERRADO la posición de reposo de la bola debe ser la “A”.
Con actuador SR NORMALMENTE ABIERTO la posición de reposo de la bola debe ser la “B”.

Vista desde arriba

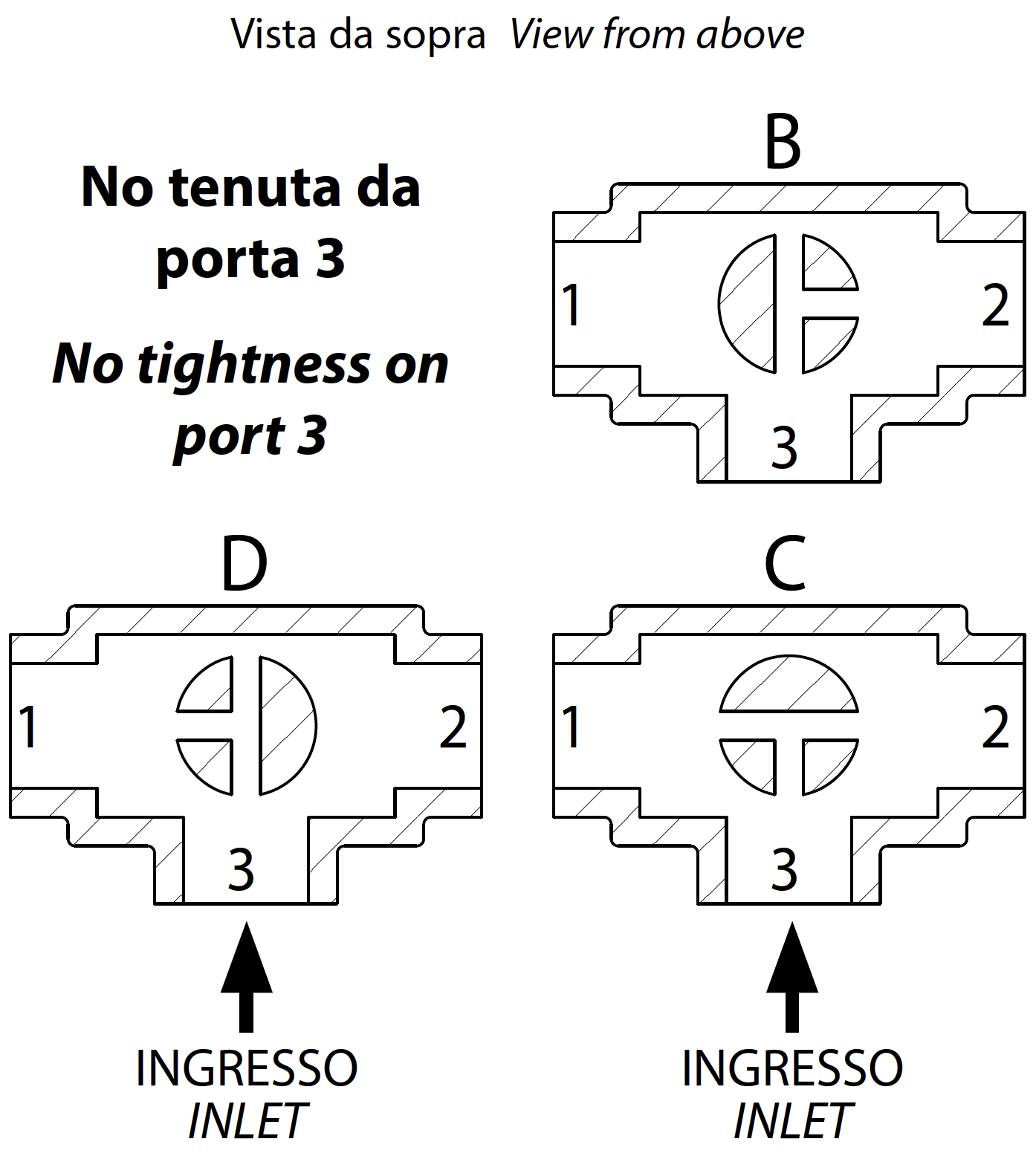

Esquema bola en "T" (bajo pedido)

Con el actuador son posibles solo dos posiciones con rotación de 90°: la configuración de la bola siempre debe comunicarse a nuestro departamento comercial.

N.B.:
Con el actuador SR NORMALMENTE CERRADO elegir la posición de reposo de la bola; alimentando, el actuador gira en sentido contrario a las agujas del reloj.
Con el actuador SR NORMALMENTE ABIERTO elegir la posición de reposo de la bola; alimentando, el actuador gira en sentido de las agujas del reloj.

Vista desde arriba
