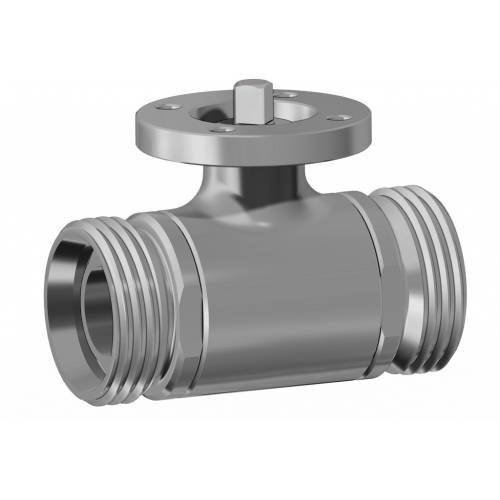

Válvula de bola de acero inoxidable Item 434

Válvula de bola de acero inoxidable Item 434

Válvula de bola de acero inoxidable 2 vías roscada DIN 11851 paso integral

CONFIGURA Accionamiento
SOLICITA INFORMACIÓN
IMPRIME PÁGINA
  • características
  • dimensiones
  • materiales
  • diagramas y pares de aceleración

CARACTERÍSTICAS GENERALES:
• La válvula está construida en 316L acero inoxidable y se presta a usos que requieren condiciones higiénicas especiales (aplicaciones en la industria alimentaria).
• Extremo según la norma DIN 11851.
• Temperatura de uso: desde -20°C a + 150°C
• Presión de uso: ver diagrama.
• Fluido interceptado: para uso alimentario.
• Brida de montaje del accionador según la norma ISO 5211.
La versión con palanca no tiene la cabeza de la válvula según la norma ISO 5211 y no es posible montar ningún tipo de actuador.

EJECUCIONES ESPECIALES BAJO PEDIDO:
• Conexiones: SMS - MACON - DIN macho.
• Junta de sellado en:
    •PTFE cargado vidrio,
    •PTFE cargado carbografito,
    •Polietileno de alta densidad.

• Para otras aplicaciones contactar con nuestro departamento comercial.

CERTIFICACIONES:
• Versión ATEX cumple con la Directiva Europea 2014/34/UE
• Certificado ATEX bajo pedido
• Cumple con la Directiva Europea 2014/68/UE PED

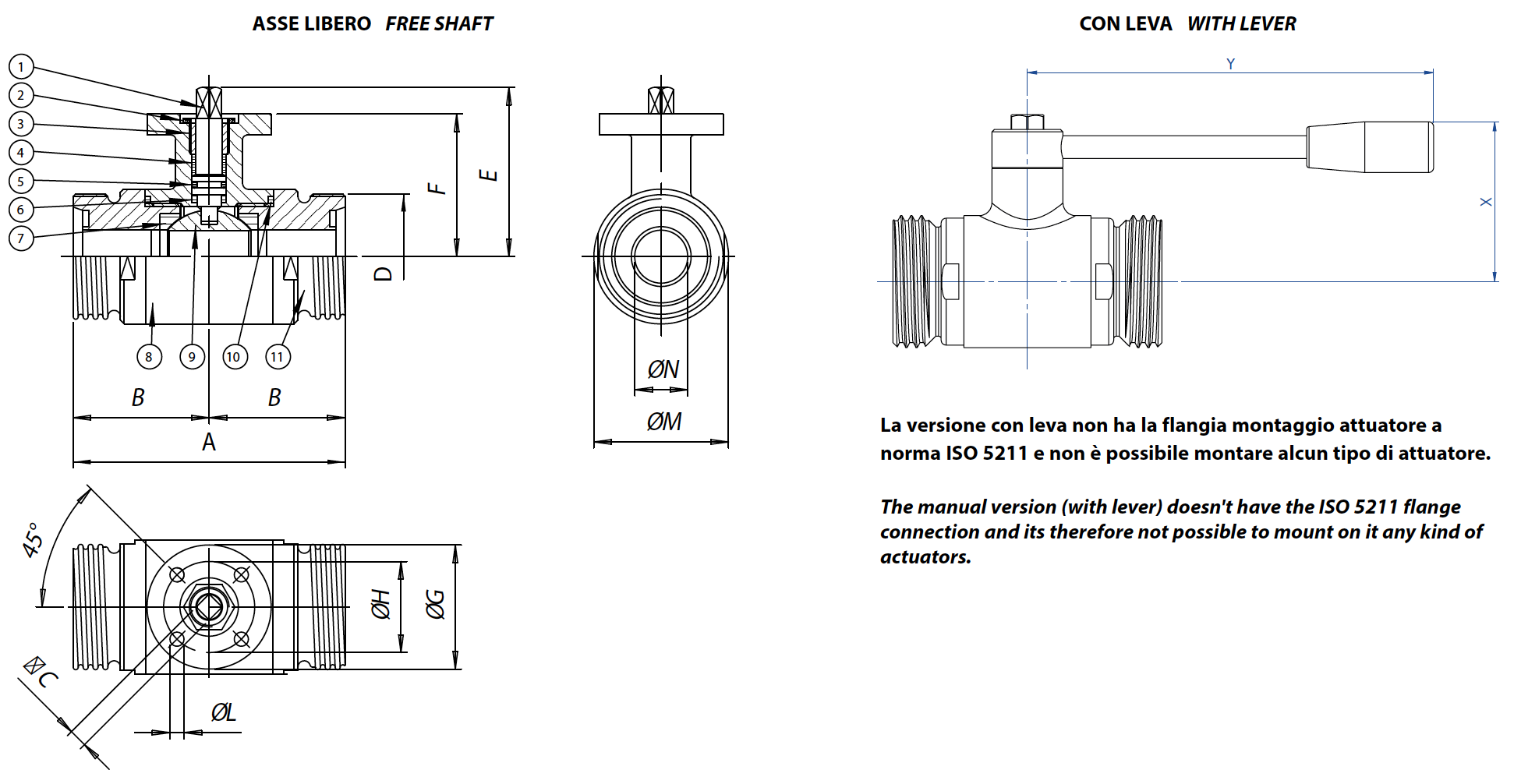

DIMENSIONES
MEDIDA
A
B
□C
D
E
F
øG
øH
øL
øM
øN
XY
DN [mm]
[pulgadas]
DN 10
3/8"
88
44
6
28
47
39
46
36
6
30
10
50110
DN 15
1/2"
92
46
6
34
49,5
41,5
46
36
6
35
15
55110
DN 20
3/4"
102
51
6
44
53
45
46
36
6
42
20
60110
DN 25
1"
106
53
9
52
64,5
51,5
65
50
7
52
25
65160
DN 32
1" 1/4
112
56
9
58
69,5
56,5
65
50
7
60
32
70160
DN 40
1" 1/2
126
63
14
65
89
76
65
50
7
74
40
80190
DN 50
2"
136
68
14
78
97
84
65
50
7
90
50
90190
DN 65
2" 1/2
154
68
17
95
109,5
94,5
90
70
9
110
65
110220
DN 80
3"
184
92
17
110
121
106
90
70
9
141
80
130285
DN 100
4"
190
95
17
130
135
120
125
102
11
160
100
150310

MATERIALES
1Vástago  316L S.S.1.4401UNI X2CrNiMo 17 12
2Tuerca  303 S.S.

3Anillo prensajuntas
304L S.S. (303 S.S.)

4*Anillo de estanqueidad superior
P.T.F.E.

5*Junta tórica de sellado perno
FKM

6*Disco de sellado perno  P.T.F.E.

7*Juntas de sellado lateral P.T.F.E.

8Cuerpo
316L S.S.1.4401UNI X2CrNiMo 17 12
9Bola
316L S.S.1.4401UNI X2CrNiMo 17 12
10*Juntas de sellado manguito
P.T.F.E.

11Manguito hembra
316L S.S.1.4401UNI X2CrNiMo 17 12
* Detalles del kit de repuesto KGBV63...

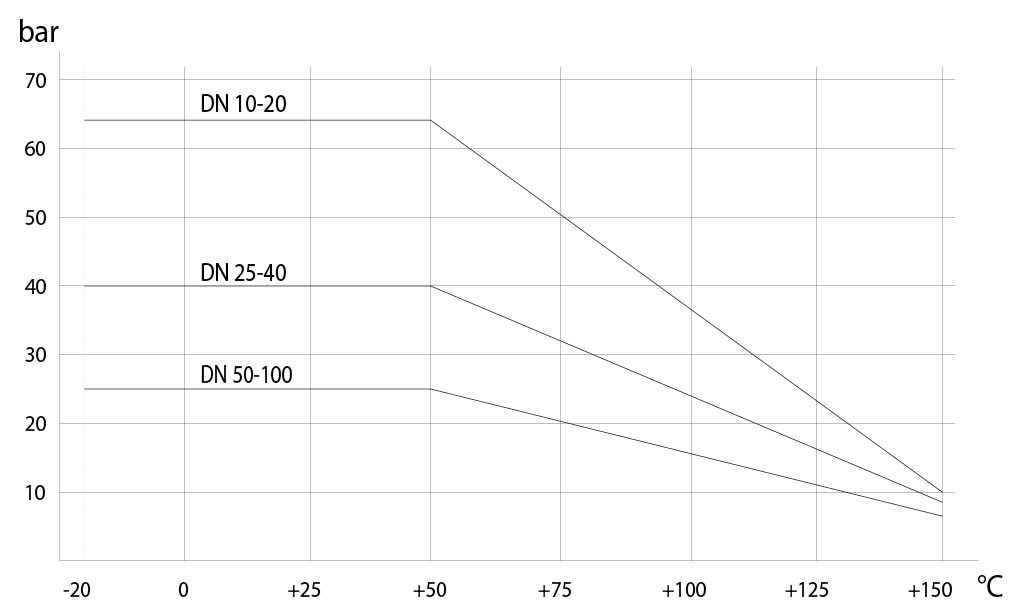

DIAGRAMA PRESIÓN/TEMPERATURA

Capacidad de carga/pérdida de carga y coeficiente nominal Kv

El valor Kv es el valor de la capacidad de carga en m3/h (con agua a 15°C) que provoca una caída de presión de 1 bar.

PARES DE ACELERACIÓN en Nm
MEDIDADN 10 3/8"
DN 15
1/2"

DN 20
3/4"

DN 25
1"

DN 32 1"1/4
DN 40 1"1/2
DN 50
2"

DN 65 2"1/2
DN 80
3"

DN 100
4"

PN 25 bar






41
63
95
148
PN 40 bar



15
20
28




PN 63 bar
7
8
11









Los valores del par pueden variar según la temperatura y el tipo de fluido. Tener en cuenta un factor de seguridad igual a 1.4.
Con frecuentes ciclos de apertura y cierre, el par de maniobra puede disminuir sensiblemente con respecto al inicial. Los acoplamientos actuador/válvula, mostrados en las siguientes páginas, se realizan para válvulas que interceptan fluidos líquidos o gaseosos, limpios y para temperaturas medias. Para más información, o usos diferentes, consultar nuestro departamento comercial.
