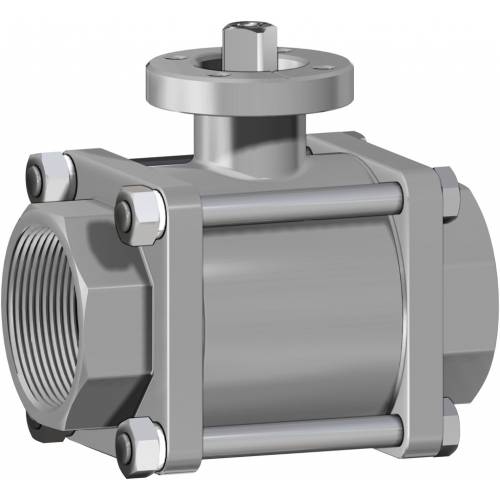

Válvula de bola de acero inoxidable Item 420

Válvula de bola de acero inoxidable Item 420

Válvula de bola en 3 piezas de acero inoxidable de 2 vías reforzada o para soldar - paso integral

CONFIGURA Accionamiento
SOLICITA INFORMACIÓN
IMPRIME PÁGINA
  • características
  • dimensiones
  • materiales
  • diagramas y pares de aceleración

CARACTERÍSTICAS GENERALES:
• La válvula está construida en 316L acero inoxidable
• Construida en 3 piezas para facilitar la intervención en sistemas de mantenimiento de alta frecuencia.
• Extremo: roscados según la norma ISO 7/1; soldadura de bolsillo; soldadura de cabeza.
• Temperatura de uso: desde -20°C a + 150°C
• Presión de uso: ver diagrama.
• Fluido interceptado: aire, agua, gas, productos petrolíferos y petroquímicos, fluidos agresivos.
• Brida de montaje del accionador según la norma ISO 5211.
• La versión con palanca no tiene la cabeza de la válvula según la norma ISO 5211 y no es posible montar ningún tipo de actuador.

EJECUCIONES ESPECIALES BAJO PEDIDO:

• Roscado: NPT
• Juntas de sellado en: PTFE cargado vidrio / PTFE cargado carbografito
• Para otras aplicaciones contactar con nuestro departamento comercial.

CERTIFICACIONES:

• Versión ATEX cumple con la Directiva Europea 2014/34/UE
• Certificado ATEX bajo pedido

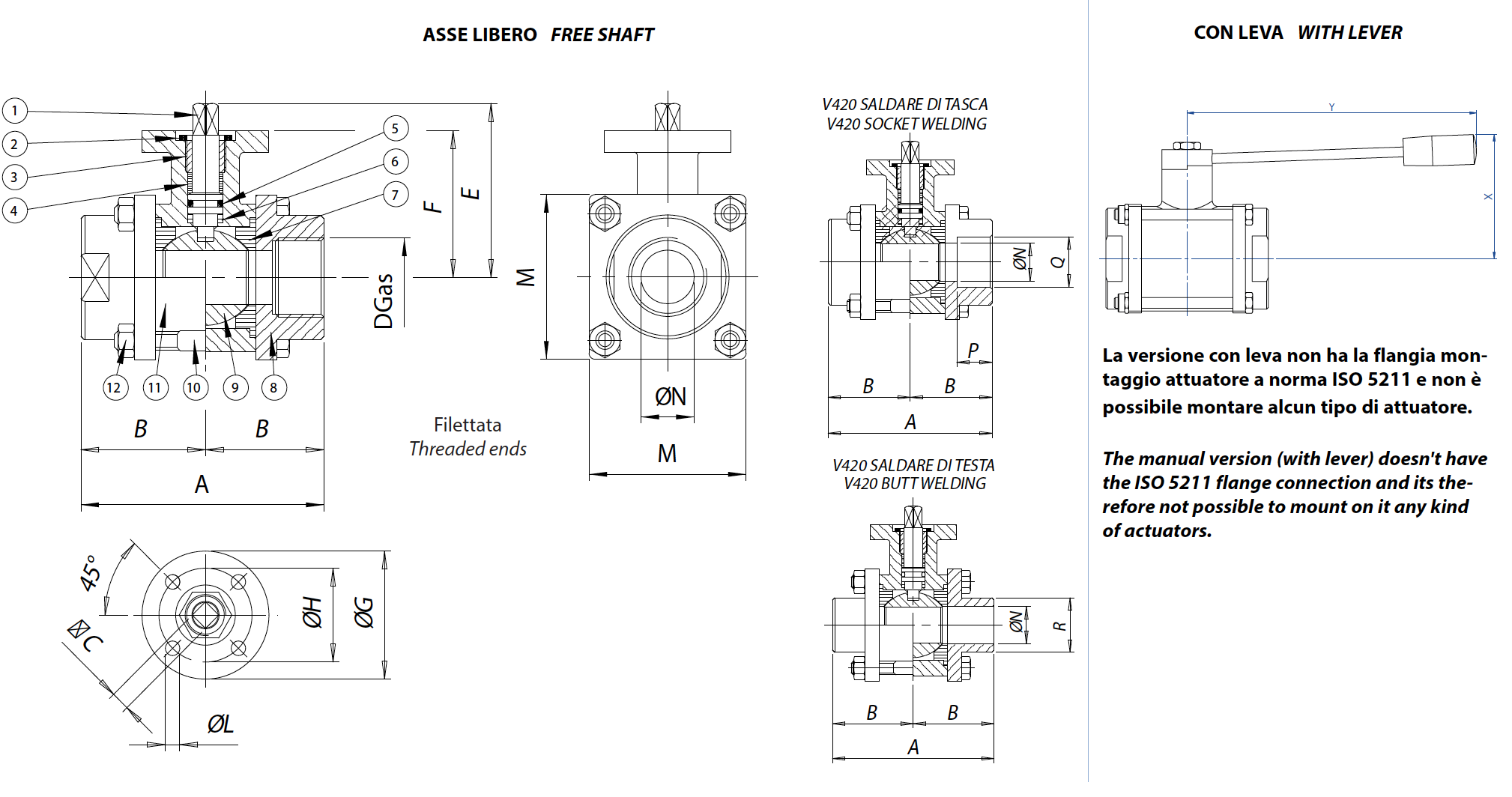

DIMENSIONES
MEDIDA
A
B
□C
D
E
F
øG
øH
øL
□M
øN
Q
P
R
XY
DN [mm]
[pulgadas]
DN 10
3/8"
70
35
6
3/8”
49,5
41,5
46
36
6
40
10
17,8
9,7
18
55110
DN 15
1/2"
70
35
6
1/2”
49,5
41,5
46
36
6
40
15
22
9,7
22,5
55110
DN 20
3/4"
80
40
6
3/4”
53
45
46
36
6
45
20
27,3
12,7
28
60110
DN 25
1"
90
45
9
1”
64,5
51,5
65
50
7
60
25
42,8
12,7
34,5
70160
DN 32
1" 1/4
100
50
9
1" 1/4
69,5
56,5
65
50
7
70
32
42,8
12,7
43,5
80160
DN 40
1" 1/2
114
57
14
1" 1/2
89
76
65
50
7
80
40
48,9
12,7
49,5
95190
DN 50
2"
136
68
14
2”
95
82
65
50
7
90
50
61,4
15,8
61,5
100190

MATERIALES
1Vástago
316L S.S.1.4401
UNI X2CrNiMo 17 12
2Contratuerca
303 S.S.

3Abrazadera de bloqueo
304L S.S. (303 S.S.)

4*Junta perno
P.T.F.E.

5*Junta tórica perno
FKM

6*Junta perno
P.T.F.E.

7*Junta bola
P.T.F.E.

8Brida
316L S.S.1.4401
UNI X2CrNiMo 17 12
9Bola
316L S.S.1.4401
UNI X2CrNiMo 17 12
10Tornillos
303 S.S.

11Cuerpo 316L S.S.1.4401
UNI X2CrNiMo 17 12
12Tuerca 303 S.S.

* Detalles del kit de repuesto KGBV55...

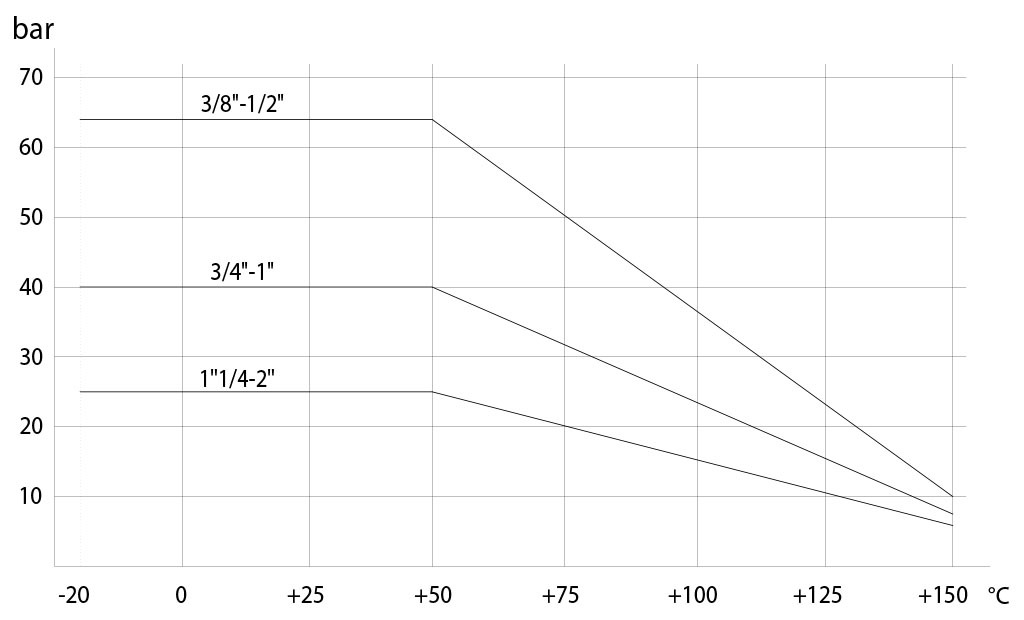

DIAGRAMA PRESIÓN/TEMPERATURA

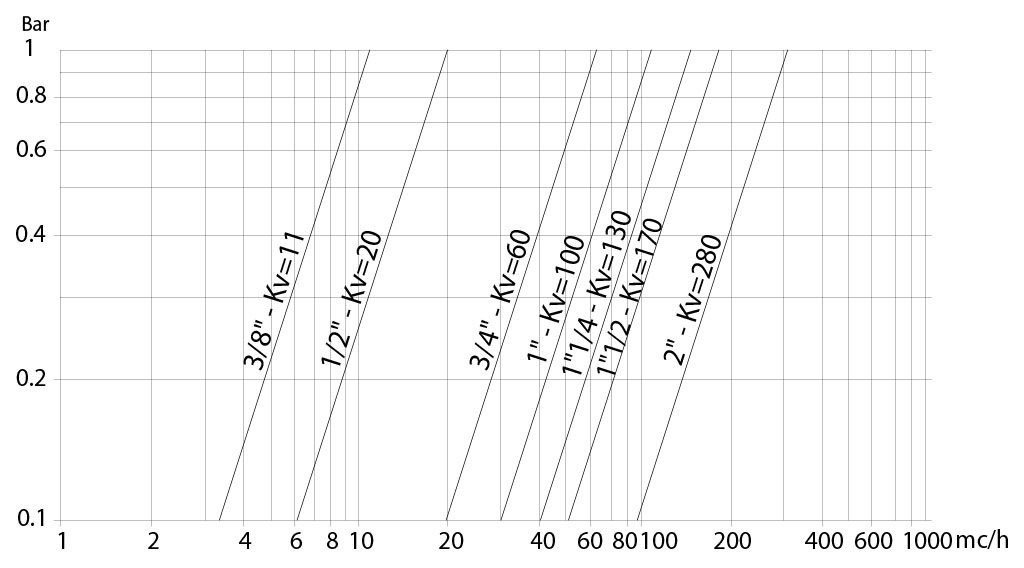

Capacidad de carga/pérdida de carga y coeficiente nominal Kv

El valor Kv es el valor de la capacidad de carga en m3/h (con agua a 15°C) que provoca una caída de presión de 1 bar.

PARES DE ACELERACIÓN en Nm
MEDIDA
DN 10
3/8"

DN 15
1/2"

DN 20
3/4"

DN 25
1"

DN 32
1"1/4

DN 40
1"1/2

DN
50 2"

PN 25 bar




20
29
40
PN 40 bar


10
14



PN 63 bar
7
8







Los valores del par pueden variar según la temperatura y el tipo de fluido. Tener en cuenta un factor de seguridad igual a 1.4.
Con frecuentes ciclos de apertura y cierre, el par de maniobra puede disminuir sensiblemente con respecto al inicial. Los acoplamientos actuador/válvula, mostrados en las siguientes páginas, se realizan para válvulas que interceptan fluidos líquidos o gaseosos, limpios y para temperaturas medias. Para más información, o usos diferentes, consultar nuestro departamento comercial.
