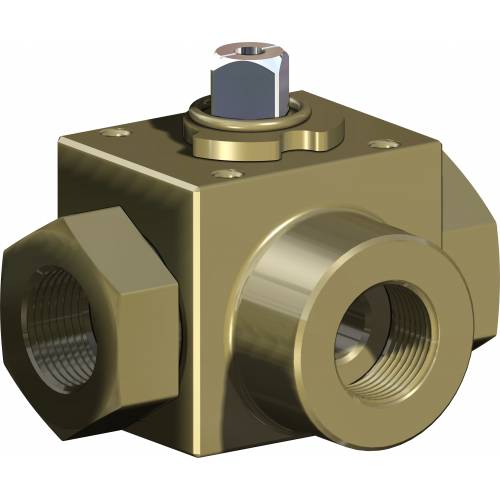

Válvula de bola en acero al carbono Item 541

Válvula de bola en acero al carbono Item 541

Válvula de bola de acero al carbono 3 vías roscada con bola en “L” para alta presión paso integral

CONFIGURA Accionamiento
SOLICITA INFORMACIÓN
IMPRIME PÁGINA
  • características
  • dimensiones
  • materiales
  • diagramas y pares de aceleración
  • especificaciones

CARACTERÍSTICAS GENERALES:
• Extremo roscado hembra según la norma DIN/ISO 228
• La válvula funciona solo como desviador y no permite ningún cierre de descarga.
• La entrada está obligatoriamente conectada al manguito central.
• Temperatura de uso: desde -10°C a +100°C
• Presión de uso: 3/8”-1/2” PN 500; 3/4”-1” PN 315.
• Fluido interceptado: aceites, productos petrolíferos y petroquímicos.

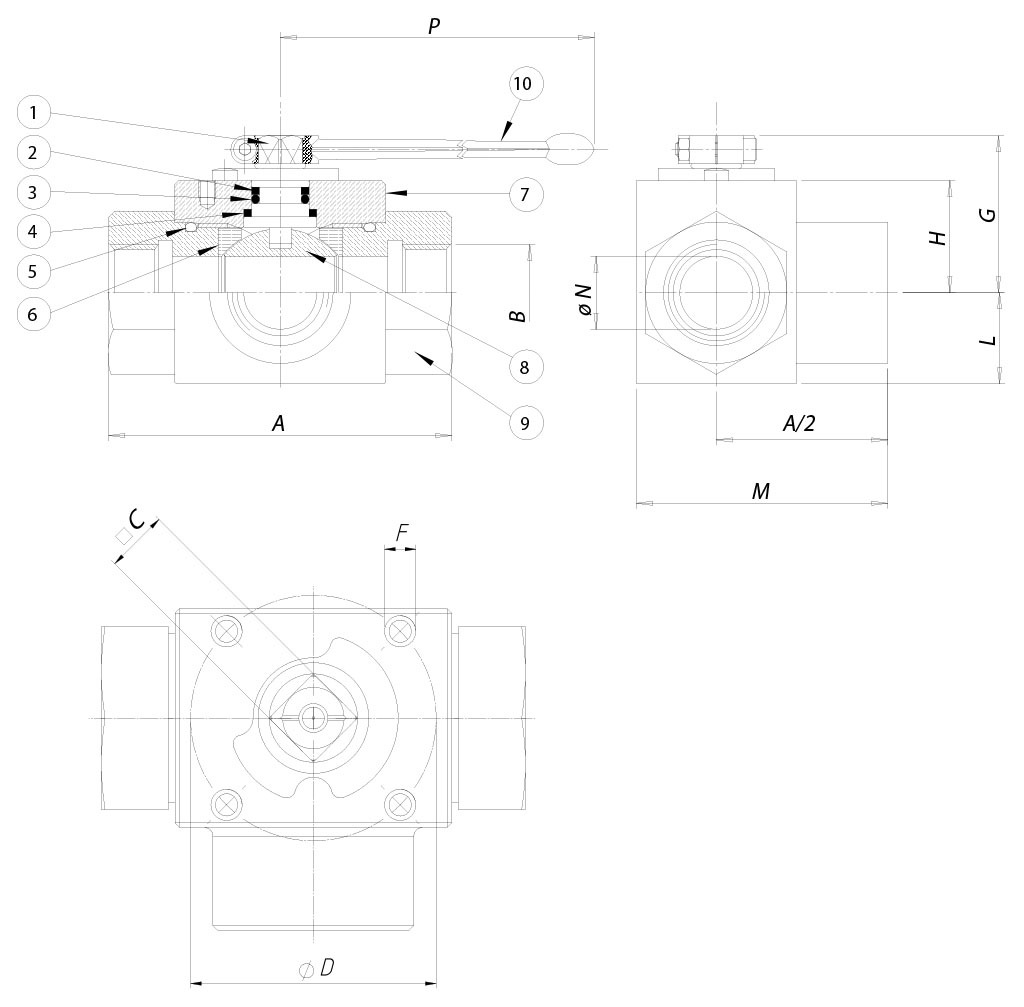

DIMENSIONES
MEDIDA
A
B
□C
D
ISO
F
G
H
L
M
øN
P
DN [mm]
[pulgadas]
DN 10
3/8"
72
3/8”
9
36
F03
M5
34,5
20,5
17,5
52
10
115
DN 15
1/2"
83
1/2”
9
36
F03
M5
35
21
19
59
13
115
DN 20
3/4"
95
3/4”
14
50
F05
M6
50,5
32,5
24,5
72
20
200
DN 25
1"
113
1”
14
50
F05
M6
53,5
35,5
29,5
85,5
25
200

MATERIALES
1
Vástago
Acero al carbono
CF9SMn28
2*
Anillo antiextrusión
P.T.F.E.

3*
Junta tórica de sellado del vástago
FPM

4*
Disco de sellado superior
POM

5*
Junta tórica de sellado lateral
FPM

6*
Juntas de sellado bola
POM

7
Cuerpo
Acero al carbono
CF9SMn28
8
Bola
Acero al carbono cromado
CF9SMn28
9
Manguito hembra
Acero al carbono
CF9SMn28
10
Palanca
Acero al carbono

* Detalles del kit de repuesto KGBV81...

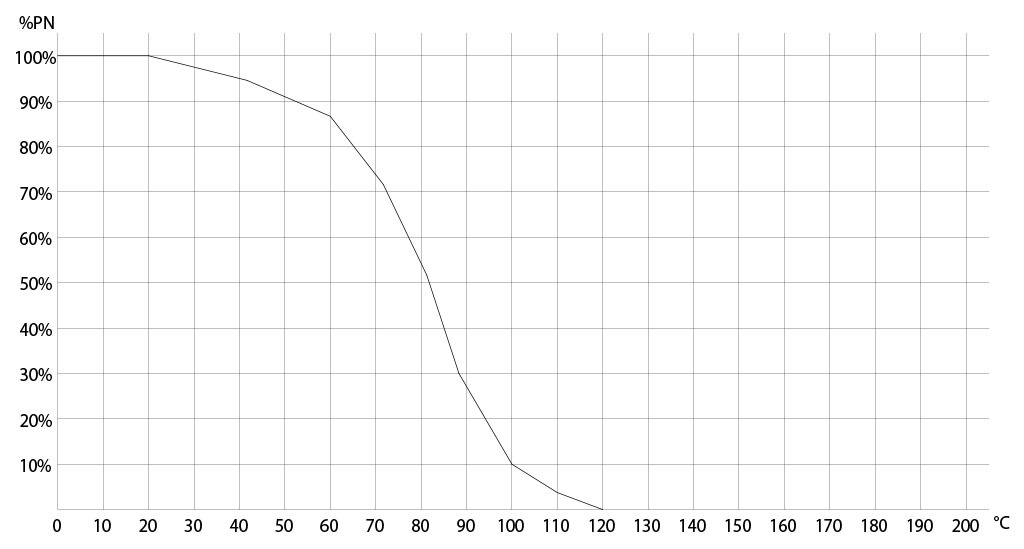

DIAGRAMA PRESIÓN/TEMPERATURA

PARES DE ACELERACIÓN en Nm
MEDIDA
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25
1"

PN 315 bar


34
37
PN 500 bar
15
18




Los valores del par pueden variar según la temperatura y el tipo de fluido. Tener en cuenta un factor de seguridad igual a 1.4.
Con frecuentes ciclos de apertura y cierre, el par de maniobra puede disminuir sensiblemente con respecto al inicial. Los acoplamientos actuador/válvula, mostrados en las siguientes páginas, se realizan para válvulas que interceptan fluidos líquidos o gaseosos, limpios y para temperaturas medias. Para más información, o usos diferentes, consultar nuestro departamento comercial.

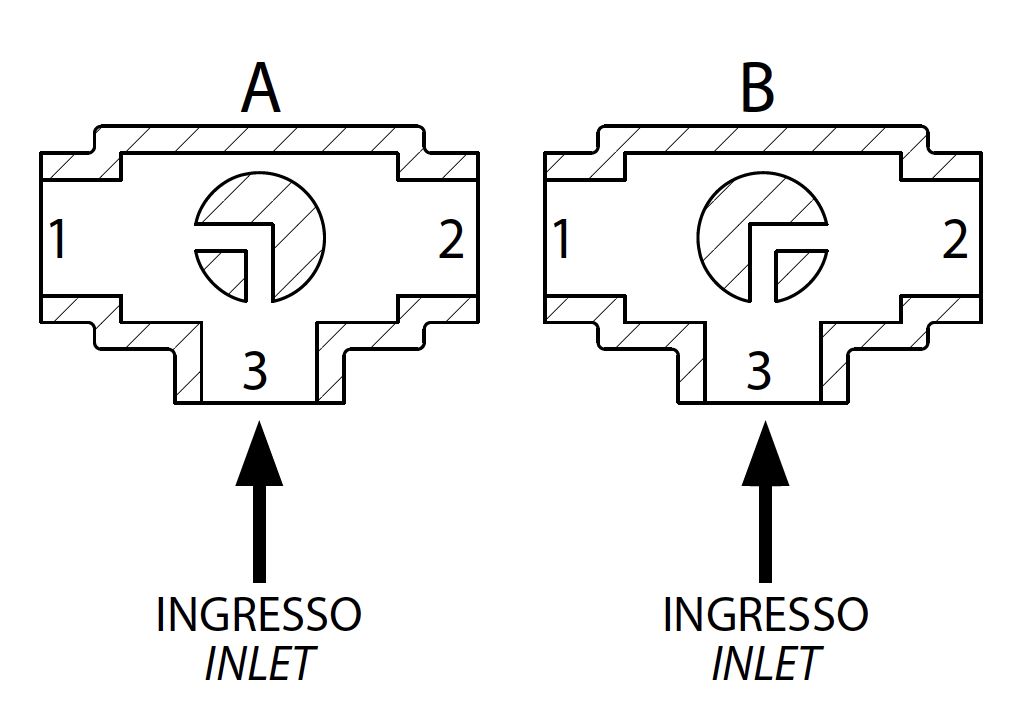

Esquema bola en "L"

N.B.:
Con actuador SR NORMALMENTE CERRADO la posición de reposo de la bola debe ser la “A”.
Con actuador SR NORMALMENTE ABIERTO la posición de reposo de la bola debe ser la “B”.

Vista desde arriba
