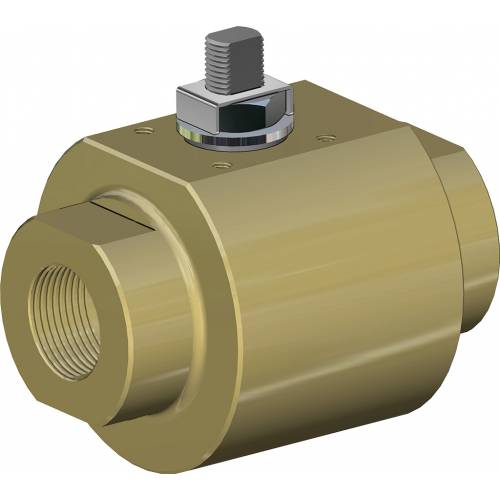

KRATOS alta ciclicidad acero al carbono

  • ventajas
  • características
  • dimensiones
  • materiales
  • diagramas y pares de aceleración
  • accesorios
  • documentos

1. Esfera de acero inoxidable con recubrimiento de Cromo Duro de 40μm.

Mayor sellado en el tiempo gracias al bajo desgaste de la esfera.


2. Asiento.

Menor desgaste con respecto a las juntas de estanqueidad no modificadas.

Alta resistencia al estrés.


3. Junta Cuerpo Manguito de DEVLON.

Sellado adicional para proteger la junta tórica.


4. Anillo antifricción de DEVLON.

Menor desgaste con respecto a las juntas de estanqueidad no modificadas.

Alta resistencia al estrés.


5. Dispositivo Antiestático (corriente ininterrumpida entre la esfera, el vástago y cuerpo).

Se evitan cargas electrostáticas que puedan provocar ignición en entornos inflamables y/o explosivos.

Seguridad garantizada por el contacto durante toda la vida útil de la válvula.


6. Paquete de 3 juntas en «V» .

Se garantiza un sellado perfecto incluso con un número elevado de ciclos.


7. Arandelas Belevilles para el sellado del vástago.

Garantizan la recuperación de los juegos debido al desgaste provocado por el movimiento semirrotativo del eje, evitando pérdidas hacia el exterior.

Permiten mantener energizadas las juntas de tipo «chevron» (en V), evitando pérdidas hacia el exterior, frente a considerables variaciones térmicas.


Mayor precisión en la alineación de los ejes gracias a la elaboración desde el crudo hasta el acabado con un solo posicionamiento.

Mayor vida útil de la válvula.

Menor par de accionamiento.


Cuerpo de la válvula de acero al carbono fabricado con material normalizado con certificación NACE en ejecución estándar.

Garantiza una mayor resistencia a la corrosión.

Mayor ductilidad del material.


Proceso de fabricación realizado por completo en OMAL.

Máxima supervisión en todas las fases de elaboración.

Es posible ofrecer instalaciones específicas rápidamente a petición del cliente.


Certificado PED.

Cumplimiento total de las normas de seguridad europeas para los dispositivos presurizados.


Certificado de Reducción de Emisiones por Fugas ISO 15848 (ISO FE AH-C03-SSA 0).

Garantiza un alto nivel de seguridad del sellado del vástago hacia el exterior.


Certificado ATEX.

Permite la instalación en presencia de entornos potencialmente explosivos.


Certificado hasta SIL 3

Alto nivel de seguridad funcional


Certificado FIRE SAFE (previa solicitud)
Garantiza la estanqueidad de la válvula también en caso de incendio

EJECUCIÓN ESTÁNDAR:
• Extremos roscados  EN ISO 228-1o NPT.
• Esfera flotante, paso completo.
• Junta de estanqueidad de asiento blando de DEVLON.
• Junta de estanqueidad del vástago con paquete en V de serie.
• Temperatura de uso: de -46°C a +100°C.
• Clase de estanqueidad: EN12266-1 tasa A.
• Dispositivo antiestático EN12266-2.
• Vástago antifugas.
• Perforación plana para actuador según norma ISO 5211.
• Tratamiento de galvanizado superficial.
• Intercepted fluid: self-lubricating fluids (liquid and gaseous), provided they are compatible with the construction materials. For non-selflubricating fluids (water, …) or other applications, contact our sales department.

EJECUCIONES BAJO PEDIDO:
• Junta de estanqueidad en: PTFE cargado con vidrio (PTFE-GF), PTFE cargado con carbografitos (PTFE-CF) (RPTFE-CF), Modified PTFE, PEEK. Para otros tipos de material contacte con nuestro departamento comercial.
• Ejecución monodireccional con orificio de compensación de la presión en la bola.
• Palanca inox.; tuercas y muelles del vástago inox. Para ejecuciones con materiales (cuerpo/bola/vástago) diferentes al estándar, contacte con nuestro departamento comercial.
• Para otras aplicaciones, contacte con nuestro departamento comercial.
• Marcado y certificado ATEX BAJO PEDIDO.

CERTIFICADOS:
• Cumple con la Directiva Europea 2014/68/UE PED.
• Reducción de Emisiones por Fugas ISO 15848 (ISO FE AH-C03-SSA 0) -50°C/+100°C.
Nivel de seguridad funcional hasta SIL 3 conforme a IEC 61508.
• Cumple con la Directiva Europea 2014/34/UE ATEX (certificado ATEX BAJO PEDIDO).
• Certificación FIRE SAFE de acuerdo con la ISO 10497 Third ed. 2010 / API 607 Seventh ed. 2016 (previa solicitud).

NORMAS DE DISEÑO:
• Espesores del cuerpo conforme a:  ASME B16.34, ASME VIII div.1, EN 12516.

DIMENSIONES
MedidaøA
BCøP
DEGHILISOøM
øN
T/FCH.QYXKg*
DN [mm][pulgadas]
DN 08
1/4"
91/4"
11,5
60
5525,5
20
45,5
8,2
85
F03
36M56/M1032141,5
671,5
DN 103/8"
93/8"
11,560
5525,52045,5
8,285F03
36M5
6/M10
32141,5
671,5
DN 151/2"
131/2"
1575
6032,522,555
9,890F04
42M5
8/M12
38151,5
802,5
DN 203/4"
193/4"
16,579
603522,557,59,890F04
42M5
8/M12
45151,5
822,7
DN 251"
251"
19,594,5
764128,569,514,6125F05
50M6
10/M16
52276,5
924,5
DN 321" 1/4
321" 1/4
22104
7646,528,57514,6125F05
50M6
10/M16
65276,5
985,5
DN 401" 1/2
381" 1/2
22129
9056,54197,521,9150F07
70M8
14/M22
75351,5
1179,8
DN 502"
512"
26149,5
1046839,5107,520,9170F07
70M814/M22
95351,5
12814,3

* Eje libre.

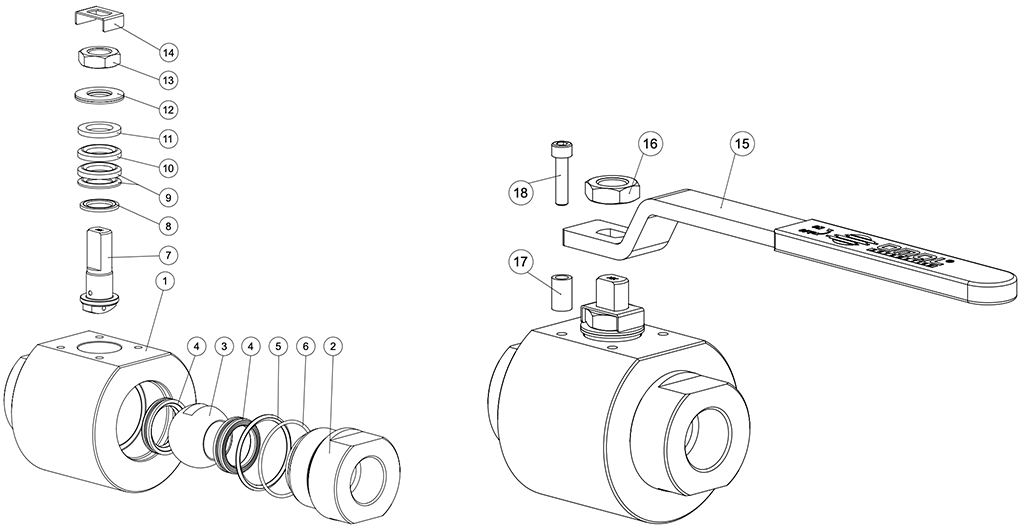

MATERIALES
1Cuerpo
ASTM A350 LF2 Galvanizado
2Manguito
ASTM A350 LF2 Galvanizado
3Esfera
A217 CA15 / A479 TP.410 / A182 F6A + Revestimiento cromado duro
4*Asiento
DEVLON
5*Junta Cuerpo-Manguito
DEVLON
6*Junta tórica del Cuerpo del Manguito
HNBR
7Vástago
A564 TP.630 (17-4 PH)
8*Anillo antifricción
DEVLON
9*Paquete en V
TFM1600
10*Paquete en V
DEVLON
11Anillo prensajuntas
Acero al carbono Galvanizado
12Arandelas Belevilles
Acero al carbono Galvanizado
13Tuerca para vástago
Acero al carbono Galvanizado
14Retención tuerca
304 S.S.
15Palanca
Fe37 Galvanizado
16Contratuerca
Acero al carbono Galvanizado
17Retención de posición
Acero al carbono Galvanizado
18Tornillos de retención
A2-70 (304 S.S.)
* Componentes del kit de juntas

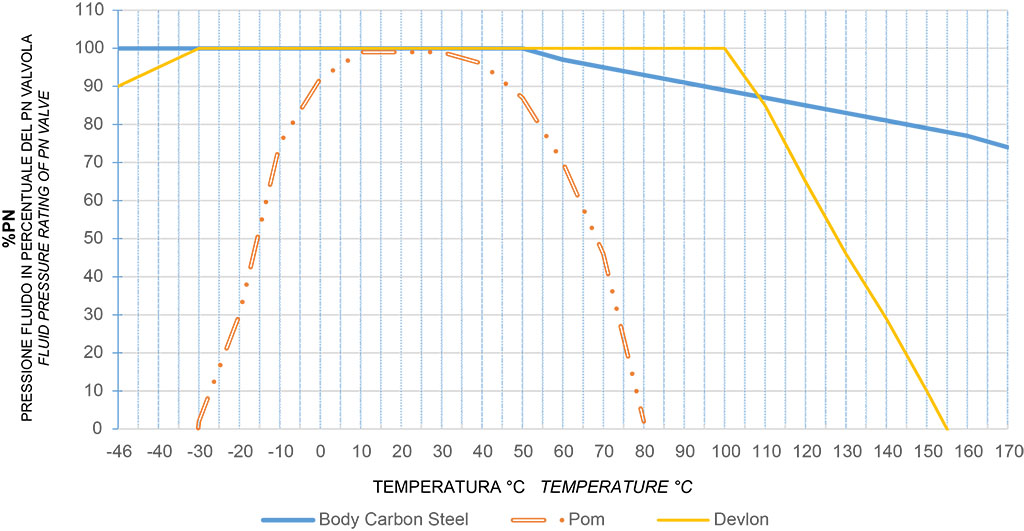

Diagrama presión/temperatura

PARES DE ARRANQUE en Nm
PN - MedidaDN 08 1/4"
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
6000 PSI / 413 bar
2222253348


5000 PSI / 344 bar





6691
4000 PSI / 276 bar







140

Los valores del par en Nm pueden variar según la temperatura y el fluido. Tener en cuenta un factor de seguridad igual a 1.4.

CAPACIDAD KV m3/h
KV m3/h
10112060100130170280

El valor Kv es el valor de la capacidad en m3/h (con agua a 15°C) que provoca una caída de presión de 1 bar.

EXTENSIÓN POR FUSIÓN IMPULSADA POR PALANCA

MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
AISI304 S.S.
2
Perno
AISI 430 F
3
Brújula
DELRIN
4
Junta tórica
NBR
5
Palanca
Fe 37 galvanizado (*)
6
Tuerca
acero al carbono galvanizado (*)
7
Retención de palanca
acero al carbono galvanizado (*)
8
Tornillos de retención de la palanca
A2-70
9
Separador
PTFE Relleno con Carbono


(*): Bajo pedido están disponibles en 304 S.S.


DIMENSIONES
VÁLVULA ISO
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,5
10/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
708,5708,522/1457,5351,5
F10
102111021130/1879,5451,5


NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido.

ALARGADERA GUIADA POR FUSIÓN PARA ACCIONADOR

MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
ASTM A351 CF8M
2
Perno
AISI 430 F
3
Brújula
DELRIN
4
Junta tórica
NBR


NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido

ALARGADERA GUIADA SOLDADA DE PALANCA

MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
304 s.s.
2
Perno
AISI 430 F
3
Brújula
DELRIN
4
Junta tórica
NBR
5
Palanca
Fe 37 Galvanizado (*)
6
Tuerca
acero al carbono galvanizado  (*)
7
Retención de palanca
acero al carbono galvanizado  (*)
8
Tornillos de retención de la palanca
A2-70
9
Tuerca de retención de la palanca
A2-70 (**)
10
Separador
PTFE Relleno con Carbono


(* ) : disponibles bajo pedido en 304 S.S.
(**): no presente en válvulas con conexión ISO F04.

DIMENSIONES
VÁLVULA ISO
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,510/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
70970922/1457,5351,5
F10
102111021130/1879,5451,5


NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido.

ALARGADERA SOLDADA PARA ACCIONADOR

MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
304 S.S.
2
PernoAISI 430 F
3
Brújula
DELRIN
4
Junta tórica
NBR


NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido

ALARGADERA CON SELLADO ADICIONAL

MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
304 s.s.
2
Perno
AA564 TP.630 (17-4ph)
3
Anillo Antifricción
TFM1600
4
Junta tórica
FKM
5
Paquete A V
TFM1600
6
Anillo Prensajuntas
304 s.s.
7
Arandelas Belevilles
50CrV4 Galvanizado
8
Tuerca para vástago
UNI 3740-1 6S Cincado
9
Placa Bloquea Tuerca
304 s.s.
10
Junta de sellado
GRAFOIL



DIMENSIONES
VÁLVULA ISO
ØA
ØB
ØM
ØN
F/T
CD
F03
36
5,5
36M510/6
2010,2
F04
42
5,5
42M512/8
2615,1
F05
50
6,550M616/10
3521,2
F07
70
8,570M822/14
47,528,4
F10
102
10,5102M1030/18
6135,2

NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido.
