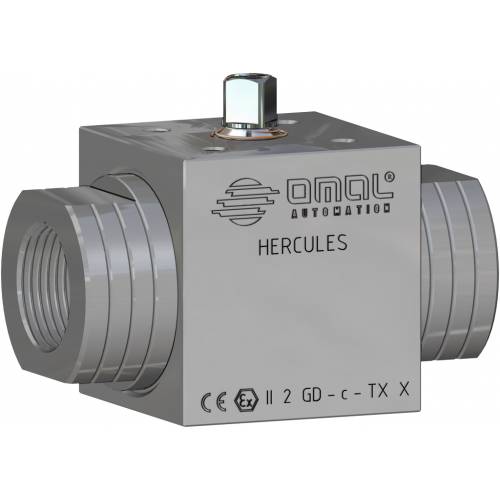

Válvula de bola Hercules para fluidos no autolubricantes acero inoxidable

  • ventajas
  • características
  • dimensiones
  • materiales
  • diagramas y pares de aceleración
  • documentos

1. Junta en "LUBROSEAT"**
Compuesto de resina acetálica con aditivos de propiedades
Ideal para interceptar fluidos no autolubrificantes
Alta resistencia al estrés

2. Bola de acero inoxidable con recubrimiento en Cromo Duro de 40μm
Mayor resistencia en el tiempo gracias al bajo desgaste de la bola

3. Soporte barra en "POWERAMMIDE"*
Si tiene una alineación perfecta del eje en el cuerpo y se evitan oscilaciones con altas presiones
Sin posibilidad de gripado
Alto número de accionamientos

4. Junta tórica en elastómero de 90 Shore A
Sin deterioro debido a accionamientos extremadamente rápidos

4. Junta tórica de baja permeabilidad “Descompresión de gas rápida”
Buena resistencia a la descompresión explosiva

5. Barra en 17-4 PH H900
Mayor resistencia mecánica de aproximadamente 5 veces con respecto a un clásico 316 S.S.

5. Rodadura de la barra
Menor desgaste de las juntas gracias a la baja rugosidad (0,4 micron Ra) de la barra que facilita el deslizamiento

6. Dispositivo antiestático (continuidad eléctrica entre la bola, el vástago y el cuerpo)
Se evita cargas electroestáticas que podrían provocar ignición en entornos inflamables y/o explosivos
Seguridad garantizada de contacto durante toda la vida útil de la válvula

Certificado PED
Cumplimiento total de las normas de seguridad europeas para dispositivos presurizados (para DN ≥ 32)

Certificado "Fire Safe"
Garantiza el sellado de la válvula incluso en caso de incendio

Certificado ATEX
Permite la instalación en presencia de entornos potencialmente explosivos

Certificado hasta SIL 3
Alto nivel de seguridad funcional

CARACTERÍSTICAS GENERALES:
• Extremos roscados EN ISO 228 o NPT.
• Temperatura de uso: desde -20°C a +80°C.
• Presiones de uso: PN400/6000 psi DN10, DN15, DN20; PN320/4500 psi DN25, DN32, DN40, DN50
• Fluido interceptado: aceites, productos petrolíferos y petroquímicos, agua y otros siempre que sean compatibles con los materiales de construcción.
• Dispositivo antiestático.
• Diseño Fire safe.

EJECUCIONES ESPECIALES BAJO PEDIDO:
Para otras aplicaciones consultar nuestro departamento comercial.

CERTIFICACIONES:
• Versión ATEX de conformidad con la Directiva Europea 2014/34/UE
• Certificado ATEX bajo pedido
• Nivel de seguridad funcional hasta SIL 3 de acuerdo con IEC 61508
• Cumple con la Directiva Europea 2014/68/UE PED.

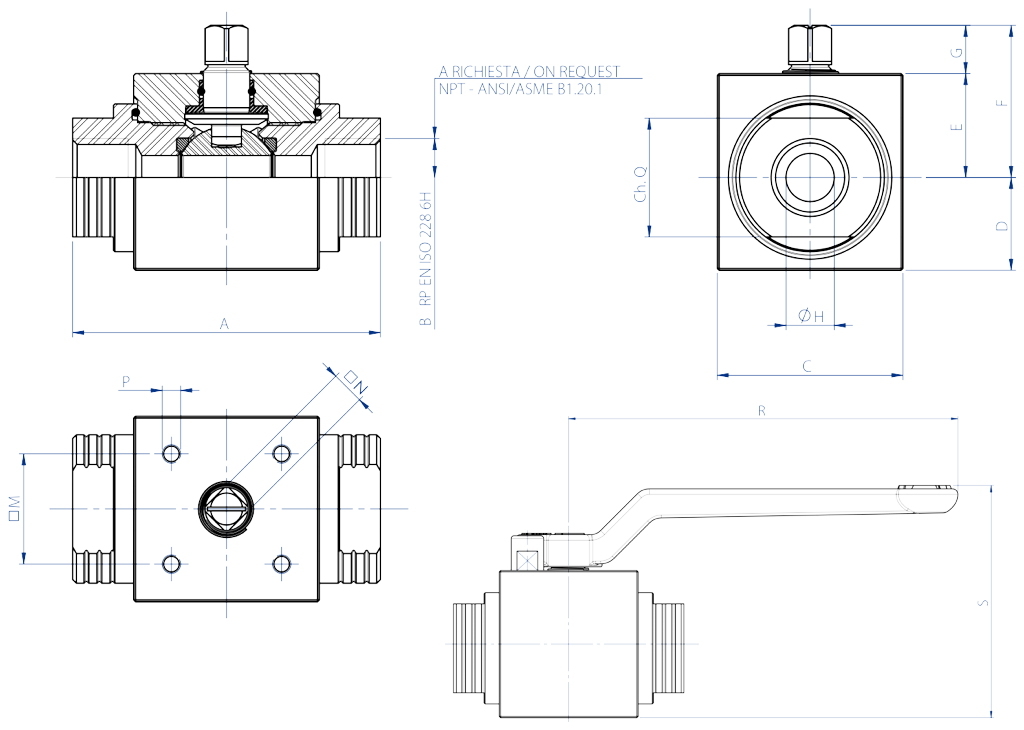

DIMENSIONES
MEDIDA
A
B
C
D
E
F
G
ØH
Ch.Q
□M
□N
P
R
S
DN [mm]
[pulgadas]
DN 6
1/8"
69
1/8"
30
13
17
27
10
6
19
21x30
6
M5
103,5
56,1
DN 8
1/4"
69
1/4"
30
13
17
27
10
6
19
21x30
6
M5
103,5
56,1
DN 10
3/8"
72
3/8"
45
19,7
25,3
38,3
13
9
24
29,7 (F04)
9
M5
140
75,5
DN 15
1/2"
83
1/2"
50
25
28
41
13
13
32
29,7 (F04)
9
M5
140
83,6
DN 20
3/4"
95
3/4"
55
27,5
31
46
15
19
37
35,36 (F05)
11
M6
212
94,8
DN 25
1"
113
1"
65
32,5
35
50
15
25
45
35,36 (F05)
11
M6
212
103,8
DN 32
1"1/4
111
1"1/4
80
38
42
62
20
32
55
49,5 (F07)
14
M8
315
121,6
DN 40
1"1/2
130
1"1/2
90
44
46
66
20
38
65
49,5 (F07)
14
M8
315
131,6
DN 50
2"
140
2"
120
59
61
81
20
51
80
49,5 (F07)
17
M8
315
161,7



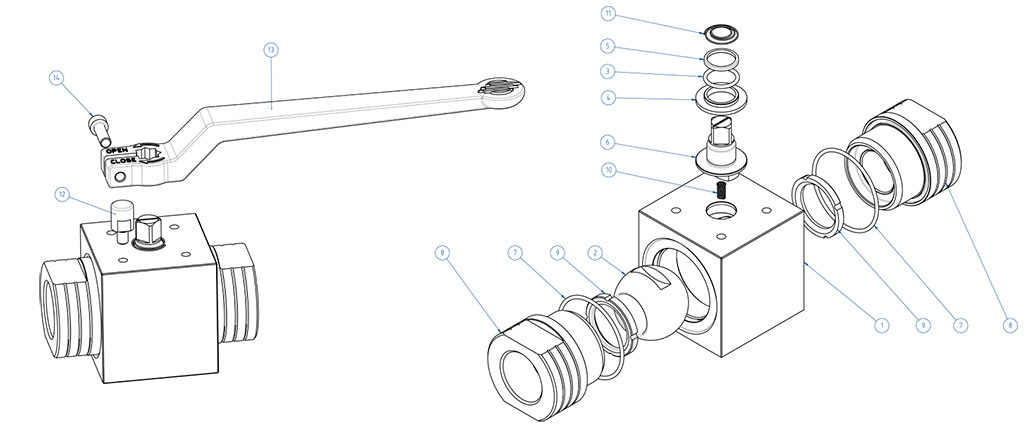

MATERIALES
1
Cuerpo
Inox 1.4401 / X5CrNiMo17-12-2 / A182 F316 / A479 tp. 316
2
Bola
A217 CA15 / A479 tp. 410 / A182 F6A + Cromado duro
3*
Junta tórica
NBR (FKM bajo pedido)
4*
Brújula inferior
POWERAMMIDE combinación de tecnopolímeros y de cargas de aramida
5*
Brújula superior
POWERAMMIDE combinación de tecnopolímeros y de cargas de aramida
6
Vástago
A564 Tp 630 (17-4 PH)
7*
Junta tórica
NBR (FKM bajo pedido)
8
Manguito
Inox 1.4401 / X5CrNiMo17-12-2 / A182 F316 / A479 tp. 316
9*
Asiento
LUBROSEAT: Resina acetálica con aditivos autolubricantes.
10
Muelle dispositivo antiestático
1.4310 - X12CrNi17-7
11
Muelle dispositivo antiestático superior
1.4310 - X12CrNi17-7
12**
Retención
X5CrNiMo1713 - 316 S.S.
13**
Palanca
EN AB 46100 - AL SI 11 CU (FE) Niquelada
14**
Tornillos
A2 - 70
* Componentes kit de juntas
** Componentes del kit palanca

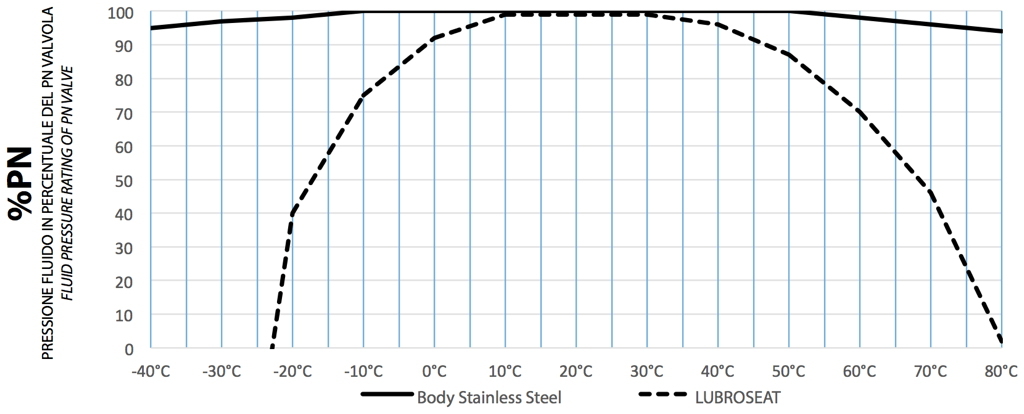

DIAGRAMA PRESIÓN/TEMPERATURA

DN10, DN15, DN20PN400/6000 psi
DN25, DN32, DN40, DN50PN320/4500 psi

PARES DE ACELERACIÓN en Nm
PN
DN 10
3/8"
DN 15
1/2"
DN 20
3/4"
DN 25
1"
DN 32
1"1/4
DN 40
1"1/2
DN 50
2"
PN 400 bar
20
31
40




PN 320 bar
15
25
34
62
82
125
166
PN 100 bar
10
20
30
39
64
88
126
Los valores del par en Nm pueden variar según la temperatura y el fluido. Tener en cuenta un factor de seguridad igual a 1.4.


CAPACIDAD DE CARGA KV m3/h
KV m3/h
11
20
60
100
130
170
280
El valor Kv es el valor de la capacidad de carga en m3/h (con agua a 15°C) que provoca una caída de presión de 1 bar
