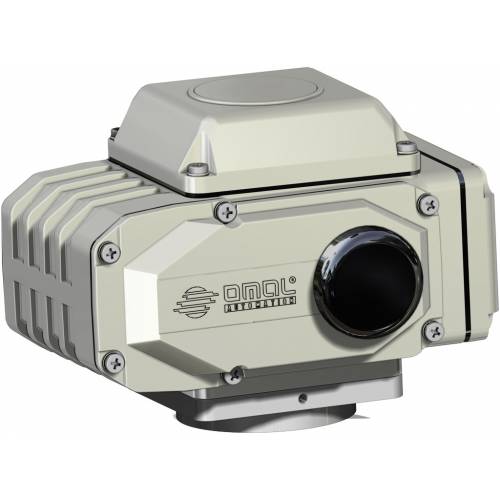

Actuador eléctrico tipo rotativo AM MODULANTE

SELECCIONA MEDIDA

IMPRIME PÁGINA

DATOS TÉCNICOS
Actuador MODULANTE de control electrónico.
Ángulo de trabajo 90° (100° Máx.).
Par máximo de 20 a 1960 Nm. (ver tabla)
Tensión de alimentación 230 Vca (±10%) 50/60 Hz 1Ph
Señal de comando 4~20 mA (o 1~5 Vcc).
Señal de salida 4~20 mA (1~5 Vcc para AM 20).
Resolución 1/250 (regulable 1/200 ~ 1/400).
Regulación zero/span.
Selector de función directa/inversa.
Selector de modalidad en ausencia de señal OPEN - CLOSE - STOP
Resistencia de aislamiento 100 MΩ / 500 Vcc
Aislamiento en tensión 1500 Vca / 1 minuto.
Motor con aislamiento en clase E.
Temperatura de funcionamiento desde -25 °C a +55 °C (en caso de uso con temperaturas inferiores a 0°C se recomienda solicitar la resistencia anticondensación).
Grado de protección según la norma NEMA 4,4X (IP65)
Conexiones para válvula normalizadas desde F03 a F14 ISO 5211.
Protección termostática auto-reset dentro del motor.
Tope abierto/cerrado con levas regulables en todo el recorrido.
Topes mecánicos de seguridad regulables.
Indicador visual de posición graduado.
Palanca para accionamiento manual suministrada
Conexiones eléctricas con bornes de tornillos.
Bloqueo de cables de alimentación a través de prensaestopas.
Ruido máximo durante el funcionamiento <70 dB (A).

OPCIONAL (A VERIFICAR EN LA FASE DE PEDIDO)

Para ver la disponibilidad de los accesorios para los distintos modelos, consulte la tabla de accesorios:
Tensiones de alimentación 115 Vca - 24 Vca.
Señal de comando 4~12 mA (1~3 Vcc) - 12~20 mA (3~5 Vcc).
Topes adicionales.
Limitadores de par.
Resistencia anticondensación.
Ranura de acoplamiento.
Volante de desconexión para accionamiento manual.

FICHA TÉCNICA
MODELO	AM 20	AM 50	AM 100	AM 200	AM 400	AM 500	AM 1000	AM 1500	AM 2000
Par Nm	20	49	98	196	390	490	980	1470	1960
Tiempo de maniobra (50 Hz) seg.	15	15	30	15	30	15	30	45	60
Tiempo de maniobra (60 Hz) seg.	12.5	12.5	25	12.5	25	25	25	37.5	50
Absorción 230Vca 50/60Hz A	0.14	0.3	0.3	0.7	0.7	1.1	1.3	1.6	1.6
Absorción 115Vca 50/60Hz A	0.29	0.6	0.6	1.6	1.6	2.2	2.6	3.2	3.2
Absorción 24Vca 50/60Hz A	----	1.8	1.8	----	----	----	----	----	----

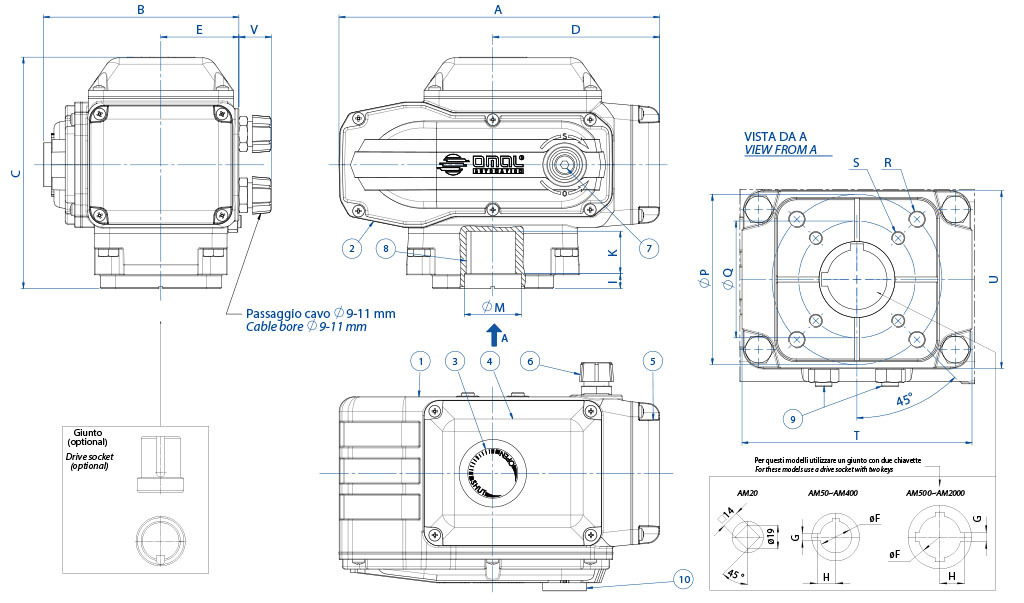

Actuador eléctrico tipo rotativo AM MODULANTE - dimensiones -

DIMENSIONES
MODELO	AM 20	AM 50	AM 100	AM 200	AM 400	AM 500	AM 1000	AM 1500	AM 2000
A mm.	165,8	207,5	207,5	256,5	256,5	381	381	381	381
B mm.	114,5	122,5	122,5	156,5	156,5	242	242	253,5	253,5
C mm.	119,5	163,5	163,5	185	185	234	234	234	234
D mm.	83,3	110	110	133,5	133,5	199,5	199,5	199,5	199,5
E mm.	51	54,5	54,5	62,5	62,5	105	105	105	105
ØF mm.	----	28	28	36	36	56	56	56	56
G mm.	----	6	6	8	8	10	10	10	10
H mm.	----	16,5	16,5	21,3	21,3	31,3	31,3	31,3	31,3
I mm.	1	11,5	11,5	12	12	8	8	8	8
K mm.	16	29	29	34	34	54	54	54	54
L mm.	12	40,5	40,5	46	46	62	62	62	62
ØM mm.	26	35	35	40	40	65	65	65	65
ØP mm.	50-F05	70-F07	70-F07	102-F10	102-F10	125-F12*	125-F12*	140-F14	140-F14
ØQ mm.	36-F03	50-F05	50-F05	70-F07	70-F07	102-F10*	102-F10*	----	----
R x prof. mm.	M6x12	M8x12	M8x12	M10x16	M10x16	M12x20*	M12x20*	M16x25	M16x25
S x prof. mm.	M5x10	M6x10	M6x10	M8x13	M8x13	M10x20*	M10x20*	----	----
T mm.	80	98	98	135	135	160	160	160	160
U mm.	72	86	86	106	106	140	140	140	140
V mm.	40	44	44	44	44	----	----	----	----
Peso Kg.	3,1	4,5	4,5	8,7	8,7	22,8	22,8	22,8	22,8

* Bajo pedido está disponible la brida con perforación M16x25 en Ø100 F14

Actuador eléctrico tipo rotativo AM MODULANTE - materiales -

MATERIALES
1	Cuerpo	Aluminio
2	Tapa del reductor	Aluminio
3	Indicador de posición	Vidrio
4	Tapa grupo eléctrico	Aluminio
5	Tapa caja de bornes	Aluminio
6	Prensaestopas	Aleación de zinc
7	Conexión para palanca	Acero
8	Eje hembra	Aleación de zinc (AM 1500-AM 2000:Acero)
9	Retén de seguridad	Acero inoxidable
10	Protección conexión por palanca	NBR
11	Palanca (no representada)	Acero inoxidable

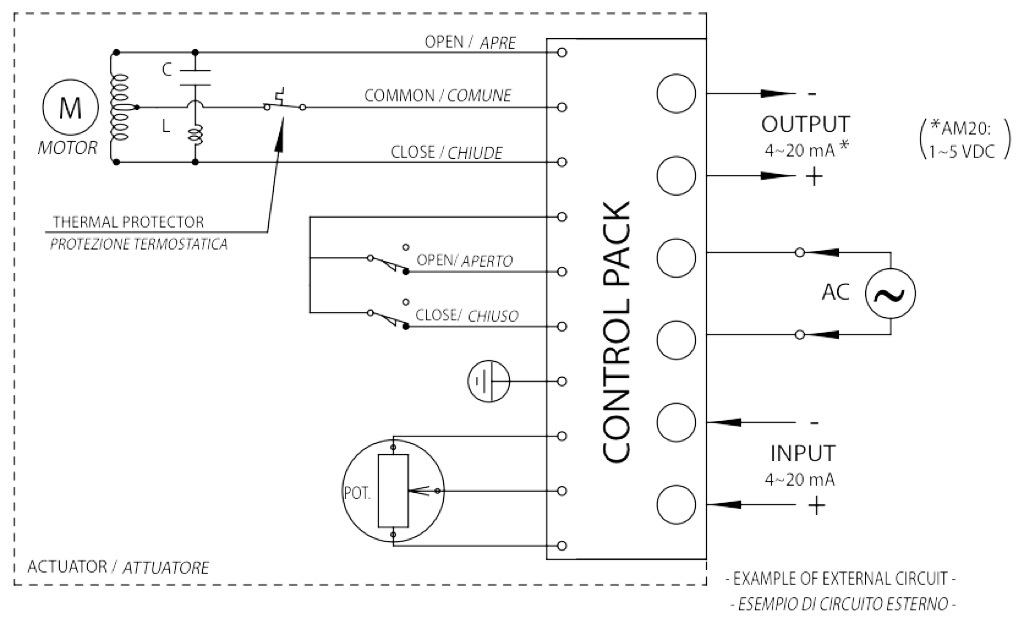

ESQUEMAS ELÉCTRICOS Y EJEMPLOS DE CONEXIÓN

AM Vac

Actuador eléctrico Modulante modelo AM
Ejemplo de circuito de conexión en configuración estándar con alimentación en tensión alterna.

ACCESORIOS DISPONIBLES PARA ACTUADORES ELÉCTRICOS Y EL CORRESPONDIENTE IDENTIFICADOR

Rated Voltage

Optional Extra

Limit switches (2pcs)

Torque limiter Close

Torque limiter Open/Close

Space heater

Declutch type hand wheel

Torque

230 V

115 V

24 V

Model

AL2

AT1

AT5

AT2

AT6

ASH

AHW

AM 20

19.6

●

AM 50

●

●(+2)*

●

●*

●

AM 100

●

●(+2)*

●

●*

●

AM 200

196

●

●(+2)

●

AM 400

392

●

●(+2)

●

AM 500

490

●

●(+2)

●

AM 1000

980

●

●(+2)

●

AM 1500

1470

●

●(+2)

●

AM 2000

1960

●

●(+2)

●

(*) No disponible para los actuadores AM50 y AM100 al mismo tiempo.
