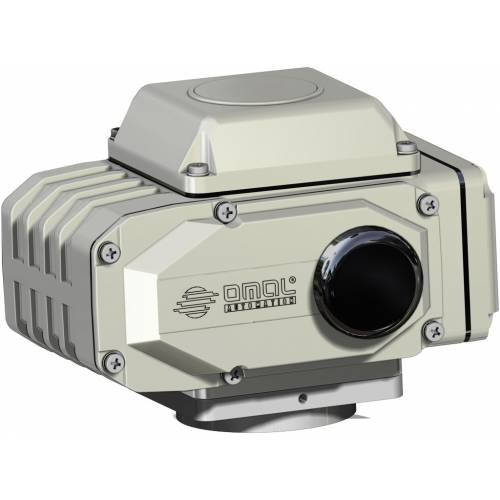

Actuador eléctrico tipo rotativo AE ON-OFF

SELECCIONA MEDIDA

IMPRIME PÁGINA

DATOS TÉCNICOS
Actuador ON-OFF ángulo de trabajo 90° (100° Máx.).Servicio 50%.
Par máximo de 10 a 1960 Nm. (ver tabla)
Tensión de alimentación 230 Vca (±10%) 50/60 Hz 1Ph
Resistencia de aislamiento 100 MΩ / 500 Vcc
Aislamiento de tensión 1500 Vca / 1 minuto.
Motor con aislamiento en clase E.
Temperatura de funcionamiento desde -25 °C a +55 °C (en caso de uso con temperaturas inferiores a 0°C se recomienda solicitar la resistencia anticondensación).
Grado de protección según la norma NEMA-4X (IP66)
Conexiones para válvula normalizadas desde F03 a F14 ISO 5211.
Protección termostática auto-reset dentro del motor.
Tope abierto/cerrado con levas regulables en todo el recorrido.
Topes mecánicos de seguridad regulables.
Topes auxiliares con levas regulables en todo el recorrido.
Indicador visual de posición graduado.
Palanca para accionamiento manual suministrada
Conexiones eléctricas con bornes de tornillos.
Bloqueo de cables de alimentación a través de prensaestopas.
Ruido máximo durante el funcionamiento <70 dB (A).

OPCIONAL (A ESPECIFICAR EN LA FASE DE PEDIDO)

Para ver la disponibilidad de los accesorios para los distintos modelos, consulte la tabla de accesorios:
Tensiones de alimentación 115 Vca - 24 Vca - 24 Vcc.
Limitadores de par.
Potenciómetro de posición 135 / 500 / 1000 ohms.
Convertidor de posición R/I 4÷20 mA DC.
Unidad de regulación de la velocidad.
Resistencia anticondensación.
Volante de desconexión para accionamiento manual sustituyendo la palanca
(solo en AE100 y AE200).
Ranura para acoplamiento actuador/válvula.

FICHA TÉCNICA
MODELO		AE 10	AE 40	AE 100	AE 200	AE 400	AE 600	AE 1000	AE 1500	AE 2000
Par	Nm	10	39	98*	196	390*	590	980	1470	1960
Tiempo de maniobra (50 Hz)	seg.	4	15	30	30	30	30	30	45	60
Tiempo de maniobra (60 Hz)	seg.	3.3	12.5	25	25	25	25	25	38	50
Tiempo de maniobra 24Vcc	seg.	----	9.5	16	30	20	----	----	----	----
Absorción 230Vca 50/60Hz A		0.25/0.30	0.25/0.30	0.30/0.35	0.50/0.55	0.7/0.9	0.9/1.0	1.3/1.4	1.6/1.7	1.6/1.7
Absorción 115Vca 50/60Hz A		0.6/0.7	0.6/0.7	0.60/0.65	1.0/1.1	1.6/1.8	1.7/1.9	2.6/2.8	3.2/3.4	3.2/3.4
Absorción 24Vca 50/60Hz A		1.2/1.3	1.2/1.3	1.7/1.8	2.3/2.4	7	----	----	----	----
Absorción 24Vcc A		----	2	2.5	2	6.2	----	----	----	----
* Alimentación 24 Vdc: AE 100 68 Nm; AE 400 290 Nm.

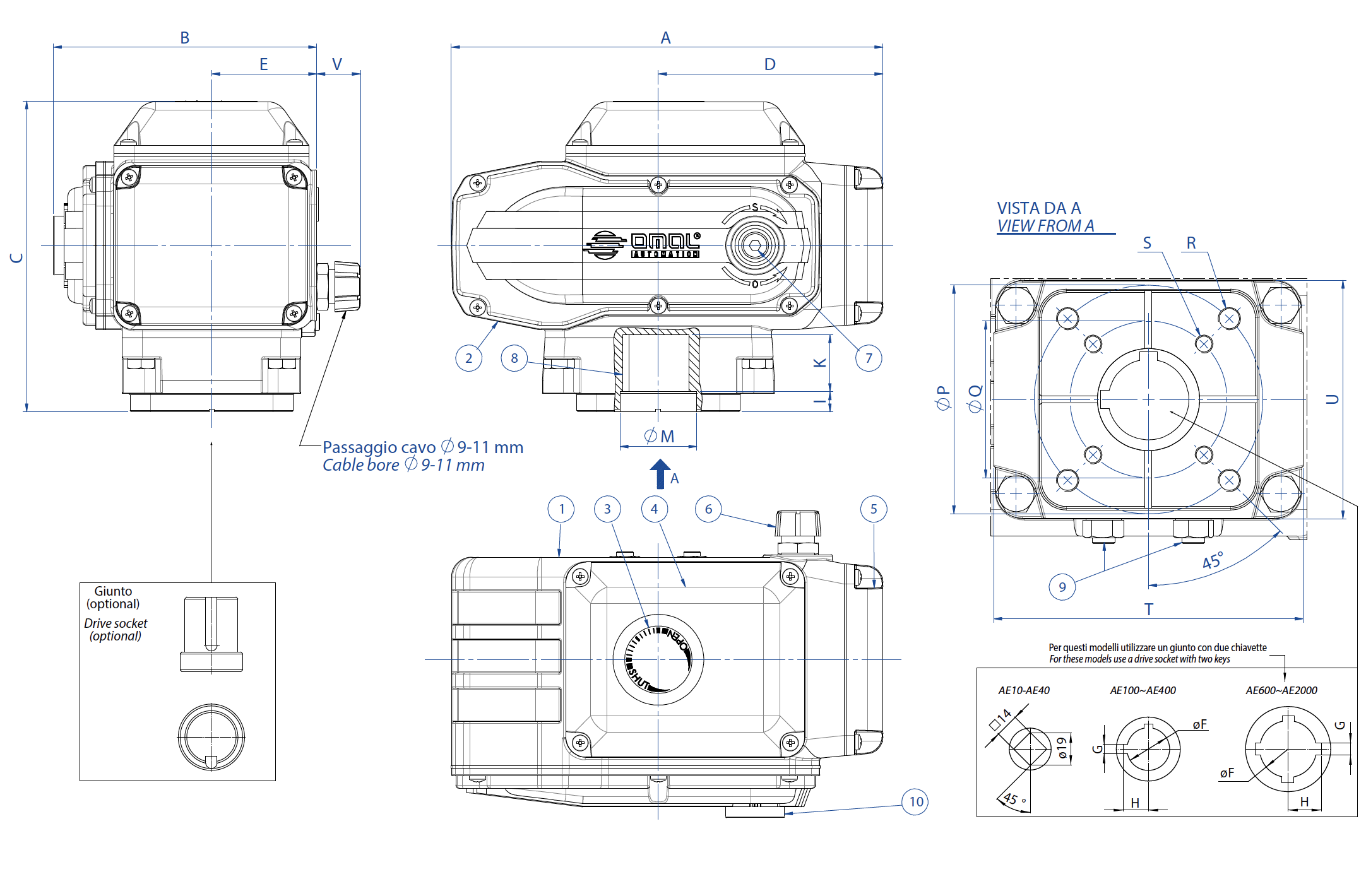

Actuador eléctrico tipo rotativo AE ON-OFF - dimensiones -

DIMENSIONES
MODELO	AE 10	AE 40	AE 100	AE 200	AE 400	AE 600	AE 1000	AE 1500	AE 2000
A mm.	158,5	158,5	207,5	256,5	256,5	381	381	381	381
B mm.	114,5	114,5	122,5	156,5	156,5	242	242	253,5	253,5
C mm.	119,5	119,5	163,5	185	185	234	234	234	234
D mm.	76	76	110	133,5	133,5	199,5	199,5	199,5	199,5
E mm.	51	51	54,5	62,5	62,5	105	105	105	105
ØF mm.	----	----	28	36	36	56	56	56	56
G mm.	----	----	6	8	8	10	10	10	10
H mm.	----	----	16,5	21,3	21,3	31,3	31,3	31,3	31,3
I mm.	1	1	11,5	12	12	8	8	8	8
K mm.	16	16	29	34	34	54	54	49	49
ØM mm.	26	26	35	40	40	65	65	65	65
ØP mm.	50 F05*	50 F05*	70 F07	102 F10	102 F10	125 F12 **	125 F12 **	140 F14	140 F14
ØQ mm.	36 F03*	36 F03*	50 F05	70 F07	70 F07	102 F10 **	102 F10 **	----	----
R x fondo mm.	M6x12*	M6x12*	M8x12	M10x16	M10x16	M12x20 **	M12x20 **	M16x25	M16x25
S x fondo mm.	M5x10*	M5x10*	M6x10	M8x8	M8x8	M10x20 **	M10x20 **	----	----
T mm.	80	80	98	135	135	160	160	160	160
U mm.	72	72	86	106	106	140	140	140	140
V mm.	26	26	26	26	26	----	----	----	----
Peso Kg.	2,7	2,7	4,5	8,5	9	20,5	21,5	22,5	22,5

* Bajo pedido está disponible la brida con perforación M5x10 en Ø42 F04
** Bajo pedido está disponible la brida con perforación M16x25 en Ø100 F14

Actuador eléctrico tipo rotativo AE ON-OFF - materiales -

MATERIALES
1	Cuerpo	Aluminio
2	Tapa del reductor	Aluminio
3	Indicador de posición	Vidrio
4	Tapa grupo eléctrico	Aluminio
5	Tapa caja de bornes	Aluminio
6	Prensaestopas	Aleación de zinc (AE 10 - AE 40: Nailon)
7	Conexión para palanca	Acero
8	Eje hembra	Aleación de zinc (AE 1500 - AE 2000: Acero)
9	Retén de seguridad	Acero inoxidable
10	Protección conexión por palanca	NBR
11	Palanca (no representada)	Acero inoxidable

ESQUEMAS ELÉCTRICOS Y EJEMPLOS DE CONEXIÓN

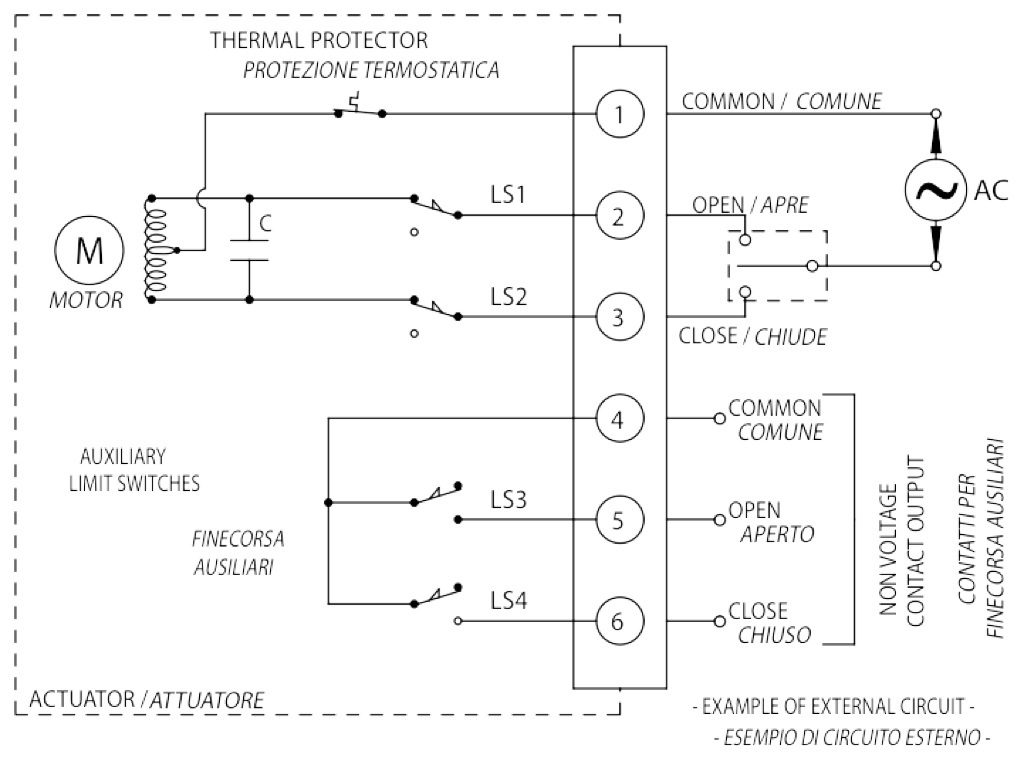

AE Vac

Actuador eléctrico ON-OFF modelo AE10-AE40
Ejemplo de circuito de conexión en configuración estándar con alimentación en tensión alterna.

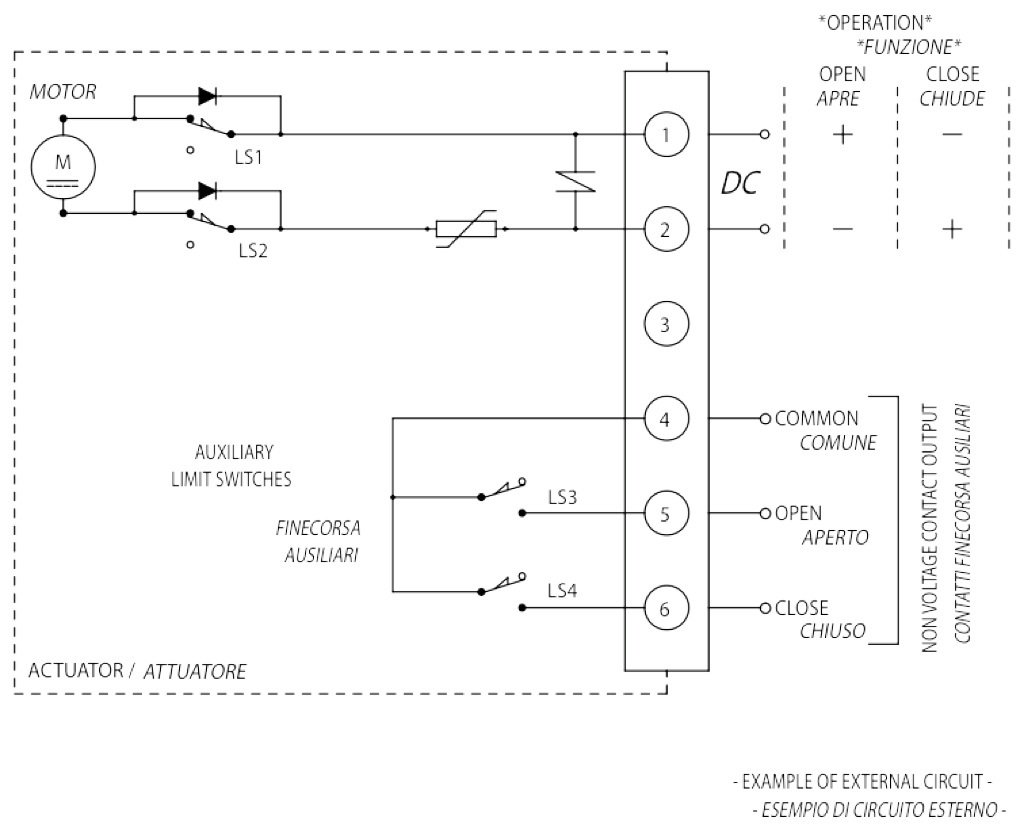

AE Vdc

Actuador eléctrico ON-OFF modelo AE
Ejemplo de circuito de conexión en configuración estándar con alimentación en tensión continua.

ACCESORIOS DISPONIBLES PARA ACTUADORES ELÉCTRICOS Y EL CORRESPONDIENTE IDENTIFICADOR

Rated Voltage

Optional Extra

Limit switches (2pcs)

Potentiometer (*)

Torque limiter Close

Torque limiter Open/Close

Space heatera

R/I converter 4-20mA (*)

Speed controller

Declutch type hand wheel

ON - OFF

230 V

115 V

24 V

135 ohm

500 ohm

1000 ohm

Model

AL2

AP1

AP2

AP3

AT1

AT5

AT2

AT6

ASH

ARI

ASC

AHW

AE 10

●

STD all models

●

AE 40

●

AE 40

●

AE 100

●

AE 100
(68 Nm)

●

AE 200

●

AE 200

●

AE 400

●

AE 400
(294 Nm)

●

AE 600

●

AE 1000

●

AE 1500

●

AE 2000

●

(*) Potenciómetro y convertidor R/I no disponibles al mismo tiempo.
