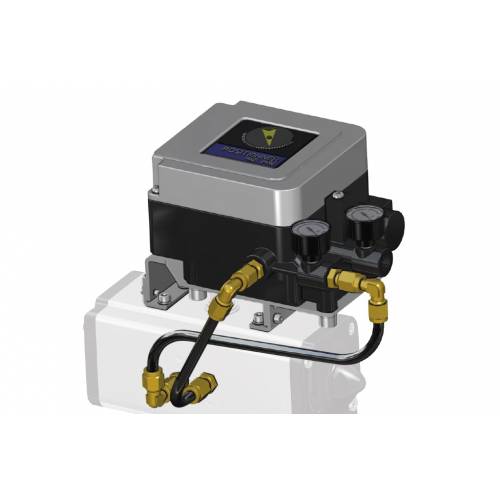

KPLEM4 ATEX Posicionador Electroneumático 4-20mA

II 2 G Ex ib IIC T5/T6

EL POSICIONADOR SE VENDE YA CALIBRADO SI SE COMPRA CON EL ACTUADOR NEUMÁTICO DE OMAL S.P.A.; POR EL CONTRARIO, SI SE VENDE SOLO, LA RESPONSABILIDAD DEL CALIBRADO ES A CARGO DEL CLIENTE. OMAL S.P.A. NO SE HACE RESPONSABLE DEL AJUSTE.

DESCRIPCIÓN
El posicionador electroneumático de leva está especialmente indicado para el accionamiento proporcional de actuadores como DAN y SRN. Il posicionador está conectado al actuador a través de un estribo que se bloquea con la perforación del actuador. Una señal reguladora eléctrica, dada por: termostato, viscosímetro, presostato, etc., se envía al posicionador que en base al valor de dicha señal regula el ángulo de apertura o de cierre de la válvula. La acción en sentido de las agujas del reloj o en sentido contrario se puede modificar sin utilizar partes adicionales, basta con voltear la leva interna e invertir las conexiones hacia el actuador.

CARACTERÍSTICAS PRINCIPALES
- Alimentación: aire no lubricado y filtrado a 5μ
- Corriente de entrada: 4÷20 mA CC
- 2 manómetros: 1 para presión de línea (SUPPLY),1 para presión de mando (OUT1).
- Resistencia de entrada: 235 ± 15 Ohm (4÷20 mA CC)
- Conexiones neumáticas: 1/4 NPT
- Conexiones eléctricas: M20 x 1,5
- Linealidad: < ±2% F.S.
- Sensibilidad: < 0,5% F.S.
- Consumo de aire: de 5 Nl/min. (P=1,4 bar) a 11 Nl/mín. (P=4 bar)
- Temperatura de funcionamiento: de -20°C a +80°C
- Grado de protección ambiental: IP65 (según IEC Pub.60529)
- Fabricación de seguridad intrínseca: II 2 G Ex ib IIC T5/T6

CERTIFICACIONES
- Declaración de conformidad ATEX II 2 G Ex ib IIC T5/T6 + otros bajo pedido.

SMC - IP 8100

NOTAS
Los posicionadores neumáticos y electroneumáticos se proporcionan bajo pedido Regulados y montados utilizando tubos de aluminio revestido y empalmes rápidos.

Regulación A = 0° - 90°:
- Señal de mando 4mA: posición cerrada
- Señal de mando 20mA: posición abierta
Regulación D = 90° - 0°:
- Señal de mando 4mA: posición abierta
- Señal de mando 20mA: posición cerrada

Para más información ver el manual de uso y mantenimiento.

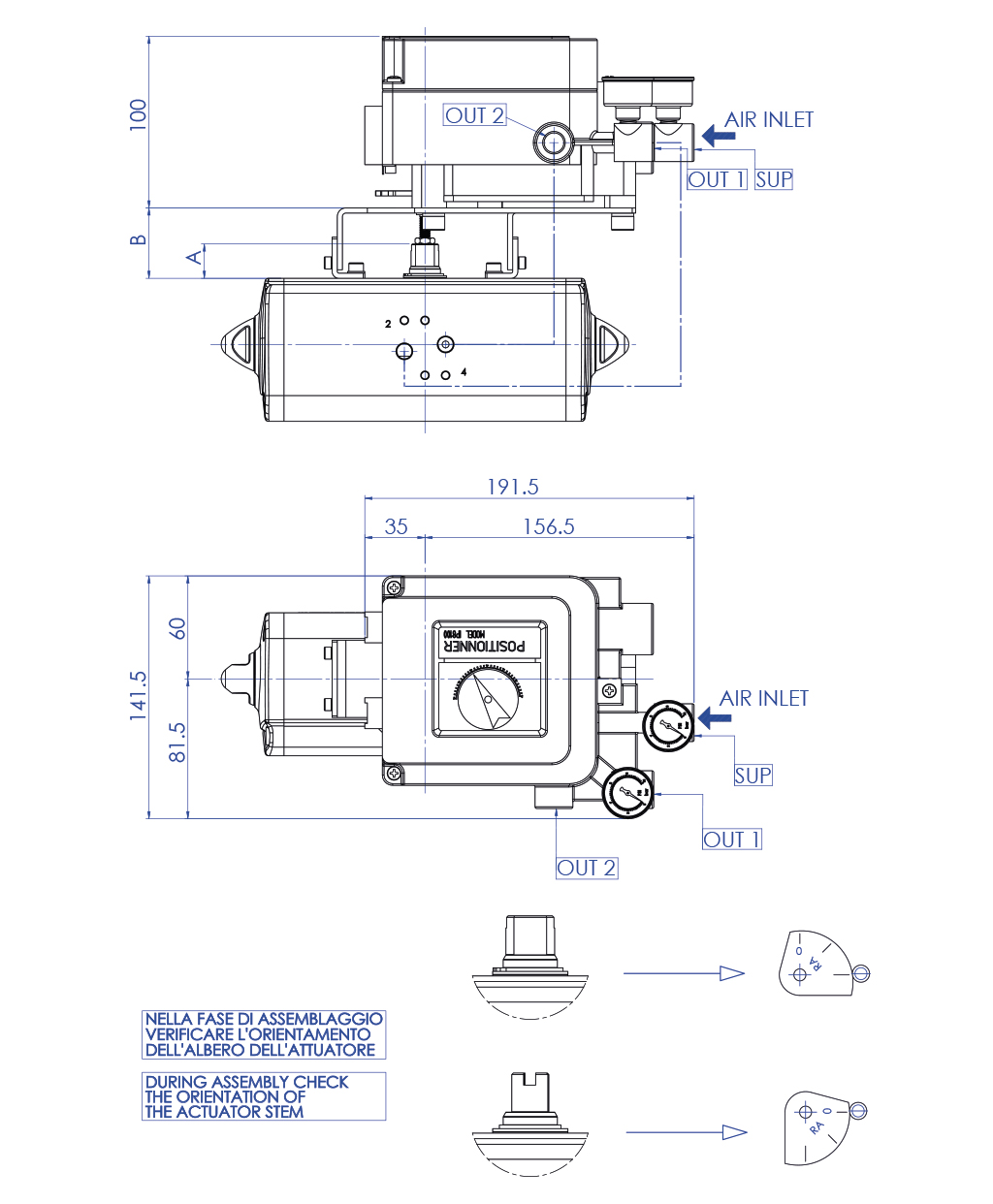

Posicionador con actuador Doble Efecto

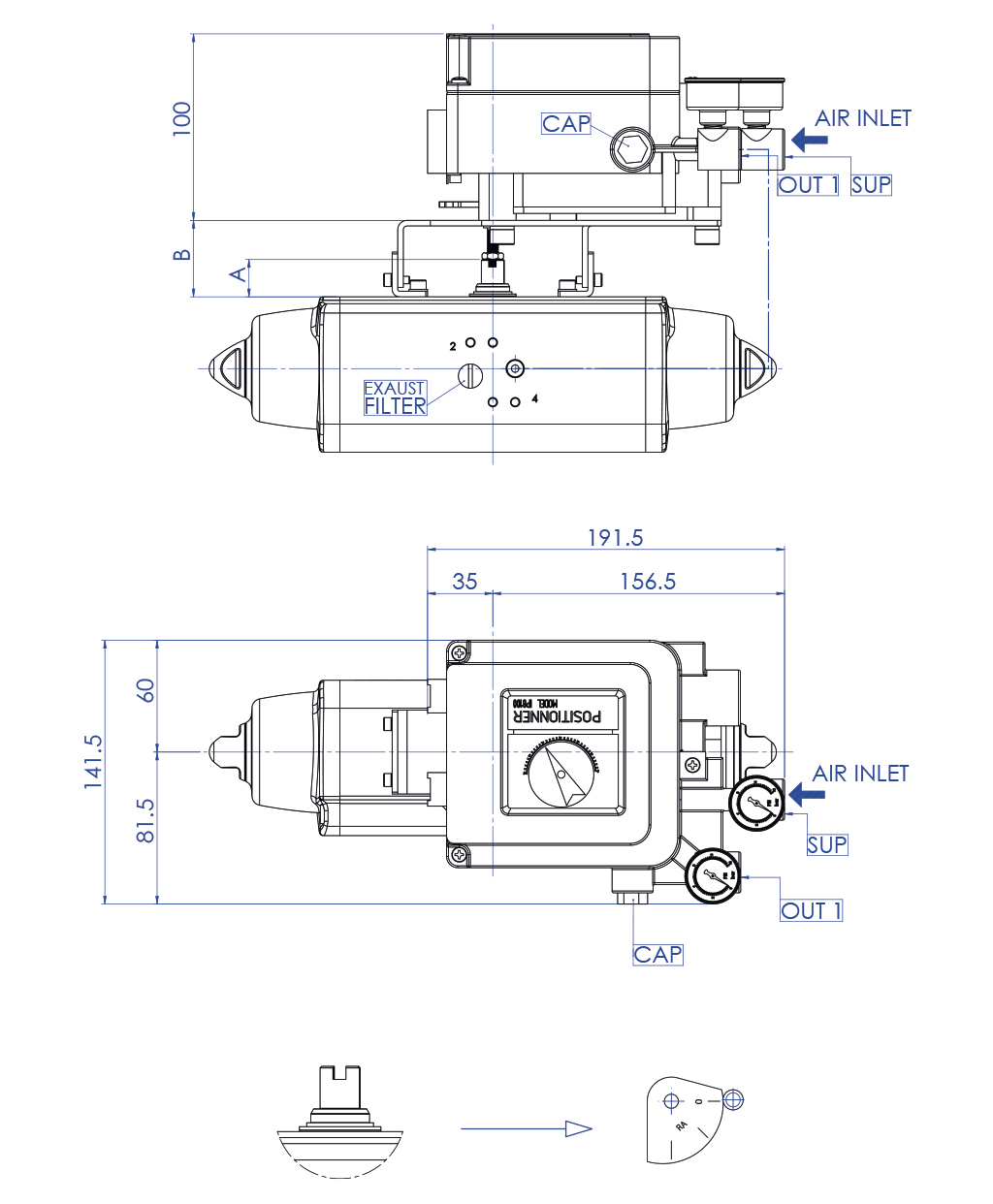

Posicionador con actuador Simple Efecto

MEDIDA
DAN15÷DAN120
SRN15÷SRN60
DAN180÷DAN1920
SRN90÷SRN960
A (mm)
2030
B (mm)
4151
