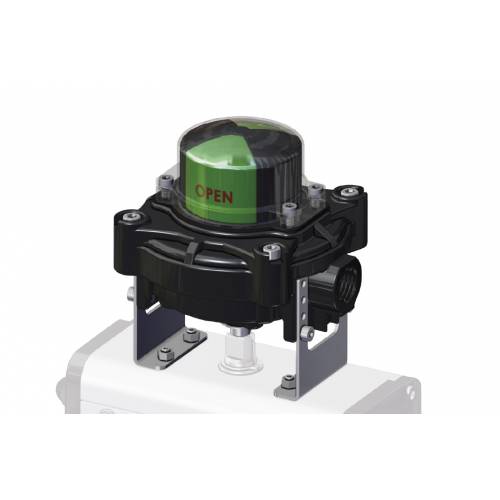

KSSK ATEX de aluminio con indicador visual

II2GD Exdb IIC T6 - T4 GB / Extb IIIC
KSSK ATEX de aluminio con indicador visual

CARACTERÍSTICAS PRINCIPALES
- Realizado para comprobar fácilmente la posición visual y eléctrica de cada válvula incluso desde largas distancias.
- Fabricado con normas VDI/VDE 3845 estándar. (EN15714-3)
- Puede contener en su interior dos topes de señalización tanto de tipo mecánico "SPDT" como de proximidad.
- Las levas de accionamiento del tope no se pueden deslizar pues la regulación está asegurada por estrías en el eje portador sin necesidad de tornillos de fijación u otras herramientas.
- El precableado se realiza con bornes numerados: 6 para los dos microinterruptores, y polos adicionales para un posible cableado de la electroválvula (véanse diagramas eléctricos).
- 2 conexiones eléctricas roscadas para abrazadera del cable
- Temperatura de funcionamiento:
de -40°C a +80°C (estándar);
de -25°C a +70°C para el tope con código y "73"
de -25°C a +80°C para el tope con código "75".
- Grado de protección: IP 67

MATERIALES
- Cuerpo y tapa: aluminio moldeado a presión revestido con polvo de poliéster*.
- Indicador: policarbonato resistente UV e ignífugo clase V0
- Eje: acero inoxidable
- Tornillos: acero inoxidable

* Bajo pedido también de acero inoxidable CF8M

CERTIFICACIONES
- ATEX, IEC Ex: II2GD Exdb IIC T6 - T4 Gb / Extb IIIC
- Otros bajo pedido
- Certificado hasta SIL 3

TIPOS DE TOPE CONTENIDOS EN LA CAJA KSSK

CÓDIGO*
DESCRIPCIÓN
VERSIÓN
CONEXIÓN ELÉCTRICA
01
Microinterruptores electromecánicos SPDT con contactos plateados (CHERRY)

Max: 250 Vac 5A -24 Vdc 3A; Min: 250 Vac 50 mA - 24 Vdc 50 mA. (Carga resistiva)
De serie
03
Microinterruptores electromecánicos SPTD con contactos dorados (CHERRY)

Max: 250 Vac 0,1 mA - 30 Vdc 0,5 mA;
Bajo pedido
1F
Microinterruptores electromecánicos DPDT con contactos plateados, (cada leva
acciona 2 microinterruptores SPDT simultáneamente) (CHERRY)

Max: 250 Vac 5A - 24 Vdc 5A; Min: 24 Vdc 50 mA.
Bajo pedido

73
Microinterruptores de proximidad amplificados 3 cables PNP NO P+F NBB2 V3 E2,

10÷30 VDC; 200 Ma - corriente de funcionamiento 0 - 100 mA
Bajo pedido
75
Microinterruptores de proximidad amplificados IFM IS 5026, 2 cables

5÷36 Vdc; 4÷200 mA
Bajo pedido

* La sigla que identifica el tipo de tope usado, aparece en el código de la caja en el puesto 6° y 7°.
