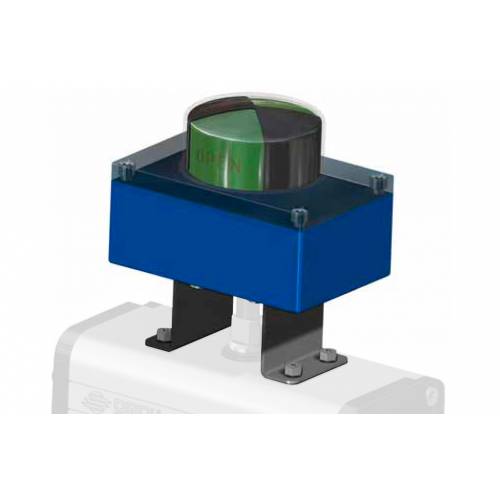

KSIB ATEX de aluminio y tecnopolímero con indicador visual

II2G Exia IIC T6 - T4 / II2D Exia IIIB

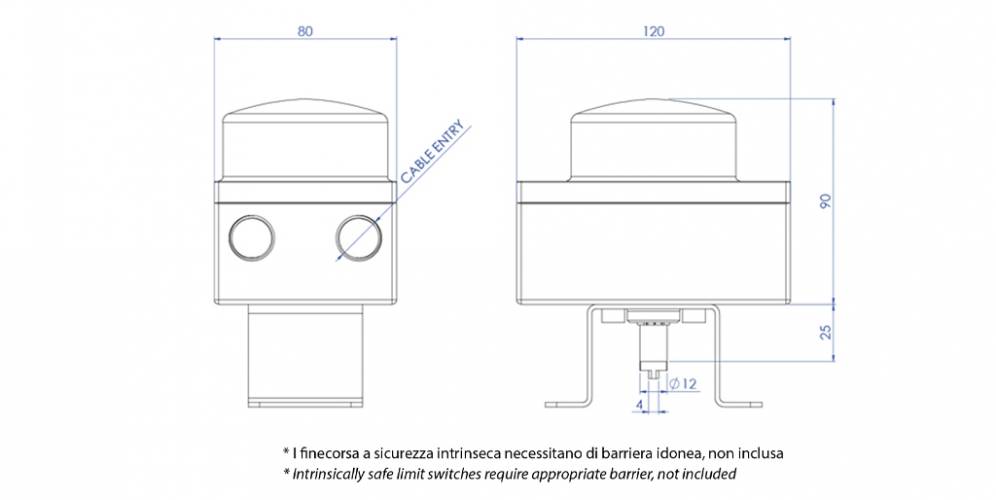

KSIB ATEX de aluminio y tecnopolímero con indicador visual

CARACTERÍSTICAS PRINCIPALES
- Realizado para comprobar fácilmente la posición visual y eléctrica de cada válvula incluso desde largas distancias.
- Fabricado con normas VDI/VDE 3845 estándar. (EN15714-3)
- Puede contener en su interior dos topes de señalización tanto de tipo mecánico "SPDT" como de proximidad.
- Las levas de accionamiento del tope no se pueden deslizar pues la regulación está asegurada por estrías en el eje portador sin necesidad de tornillos de fijación u otras herramientas.
- El precableado se realiza con bornes numerados: 6 para los dos microinterruptores, y polos adicionales para un posible cableado de la electroválvula (véanse los diagramas eléctricos).
- 2 conexiones eléctricas roscadas mediante abrazadera del cable
- Temperatura de funcionamiento: de -20°C a +80°C
- Grado de protección: IP 67

MATERIALES
- Cuerpo: aluminio moldeado a presión revestido con polvo de poliéster.
- Tapa e indicador: policarbonato resistente UV e ignífugo clase V0
- Eje: acero inoxidable
- Tornillos: acero inoxidable

CERTIFICACIONES
- ATEX, IEC Ex: II2G Exia IIC T6 - T4 / II2D Exia IIIB
- Otros bajo pedido
- Certificado hasta SIL 3

TIPOS DE TOPES CONTENIDOS EN LA CAJA KSIB- KSIF

CÓDIGO*
DESCRIPCIÓN
VERSIÓN
CONEXIÓN ELÉCTRICA
03 Microinterruptores electromecánicos SPTD con contactos dorados (CHERRY)

Max: 250 Vac 0,1 mA - 30 Vdc 0,5 mA;
Bajo pedido
24 Microinterruptores de proximidad NAMUR 2 cables P+F NJ2 12GK N, no amplificados Nc, 8V

EEx ia IIC T6
Bajo pedido
60 Microinterruptores de proximidad NAMUR 2 cables P+F SJ 3,5 N, NC, tensión nominal 8,2V, (tensión de servicio 5÷25V)

EEx ia IIC T6
De serie
70 Microinterruptores de proximidad NAMUR 2 cables P+F NJ2 V3 N, NC, 8V

EEx ia IIC T6
Bajo pedido

Nota: Los topes de seguridad intrínseca Eexia necesitan una barrera idónea no incluida
* La sigla que identifica el tipo de tope usado, aparece en el código de la caja en el puesto 6° y 7°.

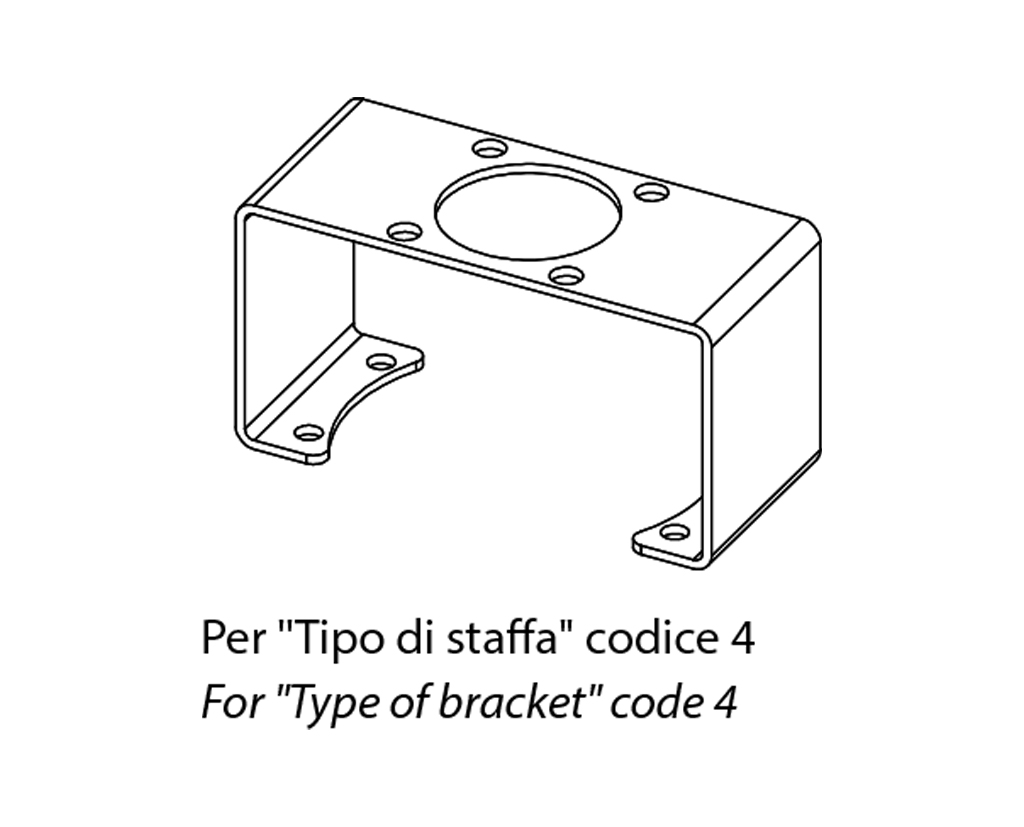

ESTRIBO DE CONEXIÓN ENTRE EL ACTUADOR Y LA CAJA DEL TOPE

KSIB - KSIF - KS3F


TIPO DE ESTRIBO*DESCRIPCIÓN

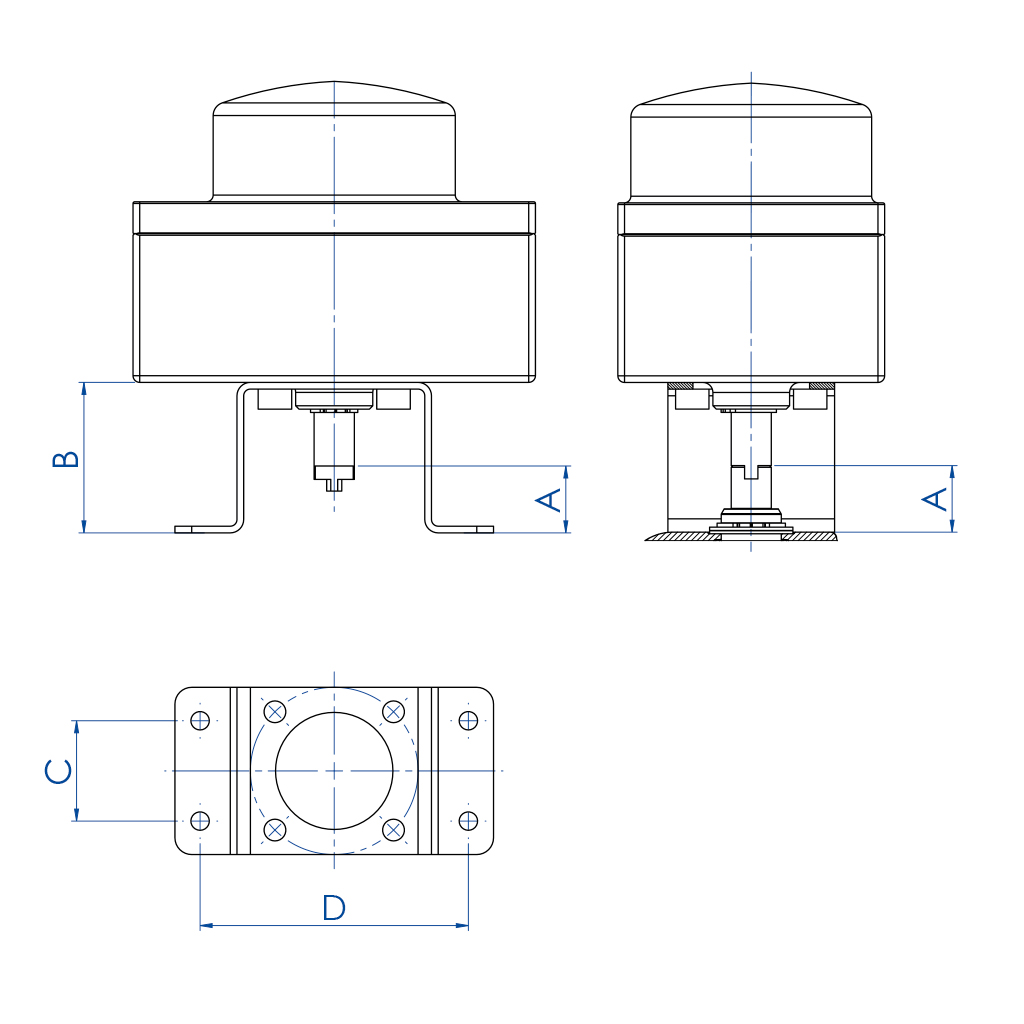

0Conexión NAMUR 25x50x20* (*20=altura del eje del actuador, dimensión A en la figura)
1Conexión NAMUR 30x80x20* (*20=altura del eje del actuador, dimensión A en la figura)
3Conexión NAMUR 30x80x30* (*30=altura del eje del actuador, dimensión A en la figura)
4Conexión NAMUR 30x80x30* (*30=altura del eje del actuador, dimensión A en la figura)
5Conexión NAMUR 30x130x30* (*30=altura del eje del actuador, dimensión A en la figura)
*El estribo aparece en el último carácter del código de la caja del tope. Para solicitar solo el estribo consulte el código OMAL.

PARA ACTUADORES DE ALUMINIO
MEDIDA
DAN15÷DAN120
SRN15÷SRN60
DAN180÷DAN960
SRN90÷SRN480
DAN1440÷DAN1920
SRN720÷SRN960
DA2880÷DA8000
SR1440÷SR4000
Código
KCPN1015
KCPN1060
KCPN2060
KCPN1A04
Tipo de estribo
1345
A (mm)
20303030
B (mm)
45555555
C (mm)
30303030
D (mm)
808080130

PARA ACTUADORES DE ACERO INOXIDABLE
MEDIDA
DA15**÷DA30**
SR15**
DA60
SR30
DA120÷DA960 SR60÷SR480
DA1440÷DA1920 SR720÷SR960
Código
KCPN0015KCPN1060
KCPN2060
Tipo de estribo
0034
A (mm)
20203030
B (mm)
45455555
C (mm)
25253030
D (mm)
50508080
**Previa utilización de interfaz para actuador KBVI4015

ROSCADO DE LA ABRAZADERA DEL CABLE DE LA CAJA
Tipo de roscado de la abrazadera del cable***
Descripción
Notas
1
1/2” NPT
BAJO PEDIDO
2
M 20x1,5
ESTÁNDAR
*** El tipo de roscado está indicado en el octavo carácter del código de la caja.
ABRAZADERA DEL CABLE: No incluida.
