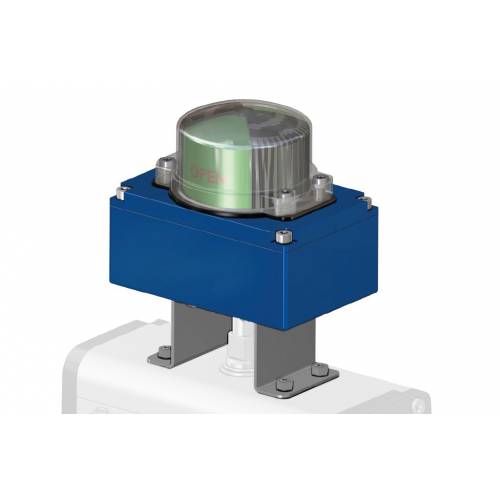

KS3F ATEX de aluminio con indicador visual

II3D Ex TD A22 IP65 T85°C
KS3F ATEX de aluminio con indicador visual

CONEXIÓN ELÉCTRICA

CARACTERÍSTICAS PRINCIPALES
- Realizado para comprobar fácilmente la posición visual y eléctrica de cada válvula incluso desde largas distancias.
- Fabricado con normas VDI/VDE 3845 estándar. (EN15714-3)
- Puede contener en su interior dos topes de señalización tanto de tipo mecánico "SPDT" como de proximidad.
- Las levas de accionamiento del tope no se pueden deslizar pues la regulación está asegurada por estrías en el eje portador sin necesidad de tornillos de fijación u otras herramientas.

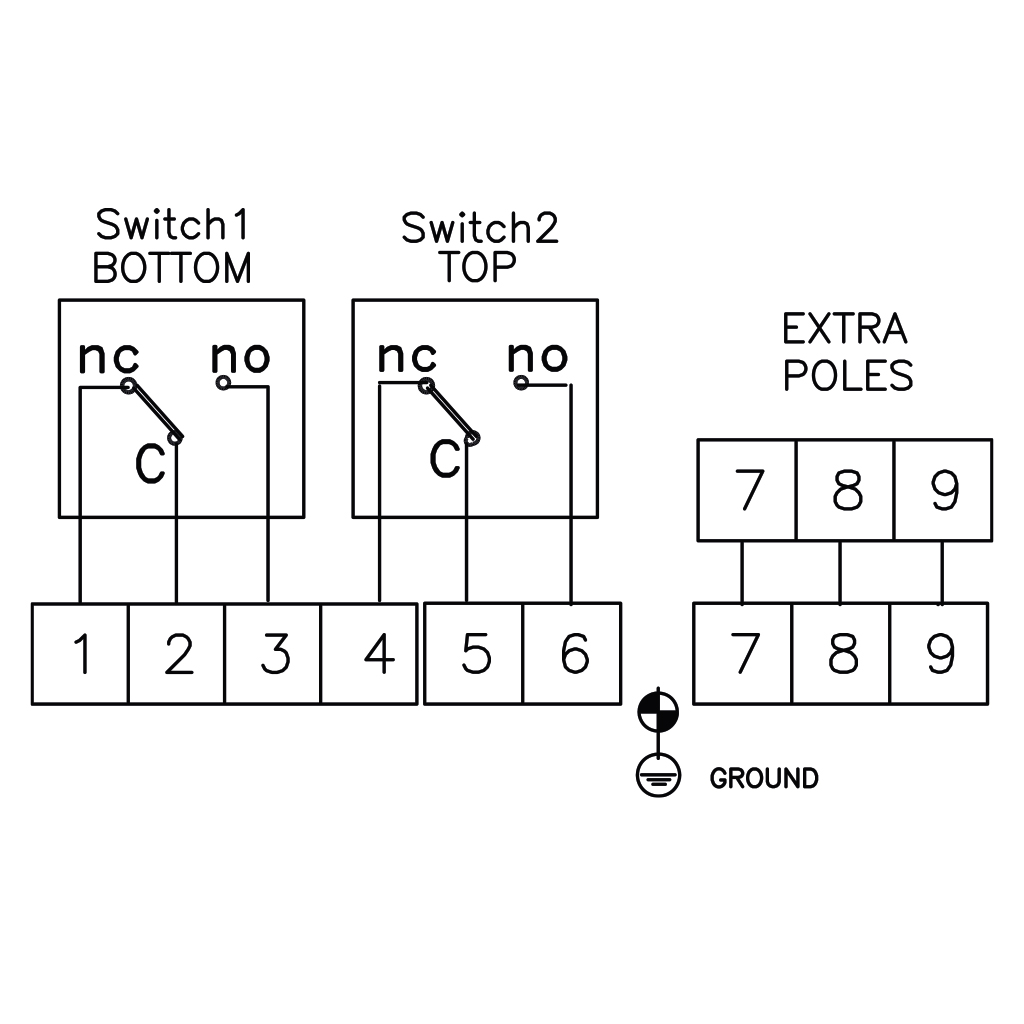

- El precableado se realiza con bornes numerados: 6 para los dos microinterruptores, y polos adicionales para un posible cableado de la electroválvula (véanse diagramas eléctricos).

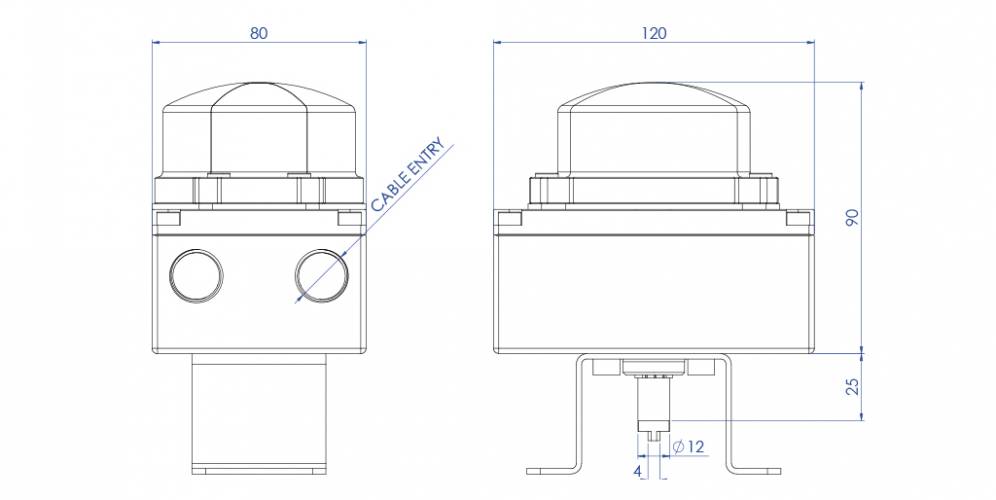

- 2 conexiones eléctricas roscadas para abrazadera del cable
- Temperatura de funcionamiento: de -40°C a +80°C
- Grado de protección: IP65

MATERIALES
- Cuerpo y tapa: aluminio moldeado a presión revestido con polvo de poliéster.
- Indicador: policarbonato resistente UV e ignífugo clase V0
- Eje: acero inoxidable
- Tornillos: acero inoxidable

CERTIFICACIONES
- ATEX: II3D Ex tD A22 IP65 T85°C
- Otros bajo pedido
- Certificado hasta SIL 3

ESTRIBO DE CONEXIÓN ENTRE EL ACTUADOR Y LA CAJA DEL TOPE

KSIB - KSIF - KS3F


TIPO DE ESTRIBO*DESCRIPCIÓN

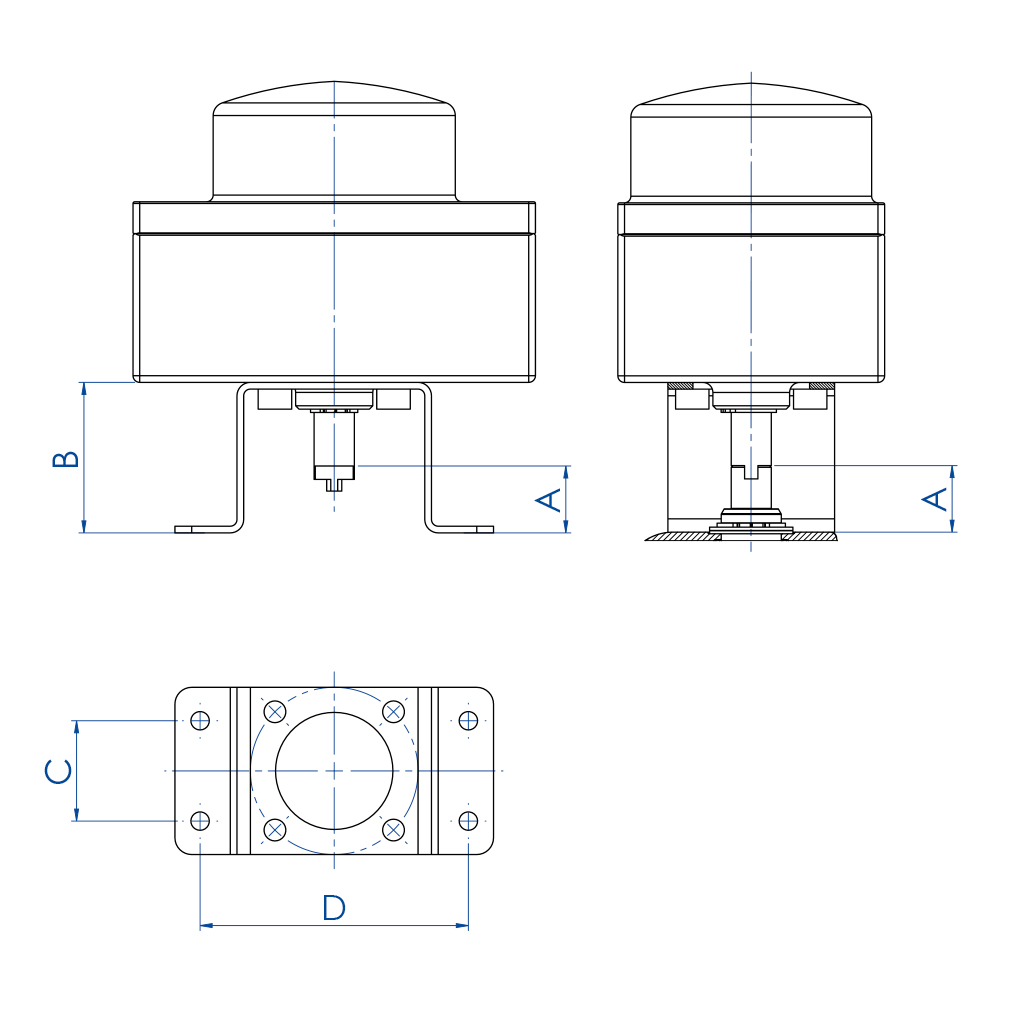

0Conexión NAMUR 25x50x20* (*20=altura del eje del actuador, dimensión A en la figura)
1Conexión NAMUR 30x80x20* (*20=altura del eje del actuador, dimensión A en la figura)
3Conexión NAMUR 30x80x30* (*30=altura del eje del actuador, dimensión A en la figura)

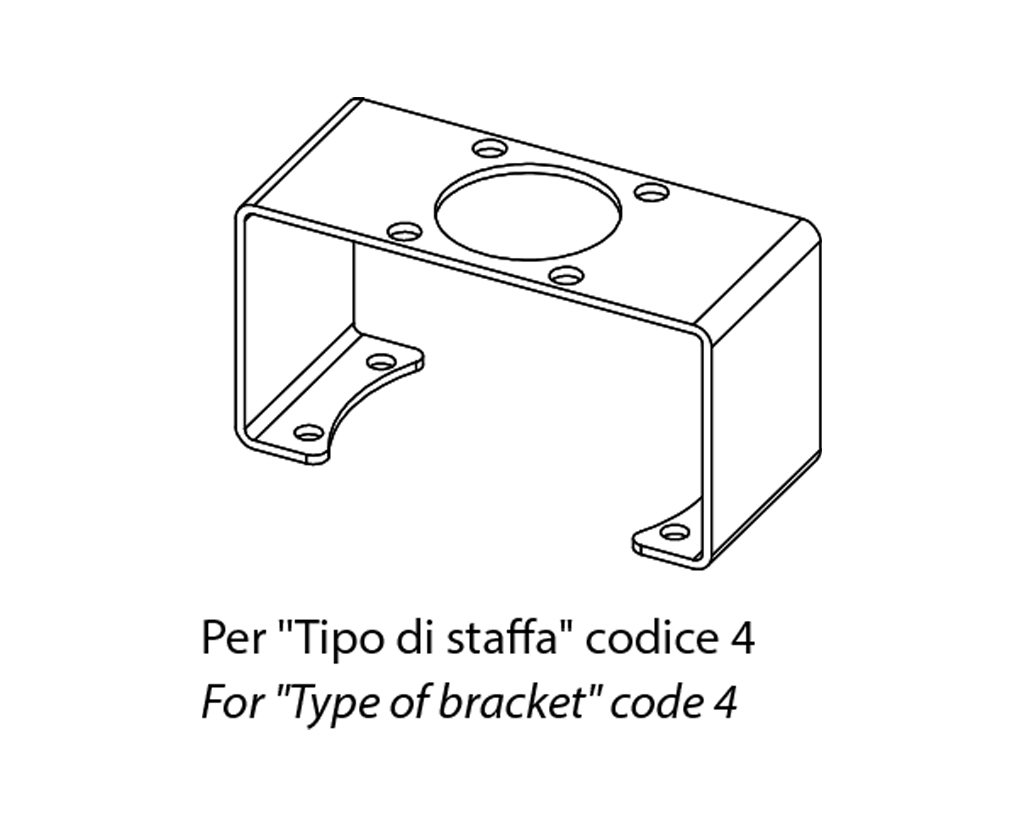

4Conexión NAMUR 30x80x30* (*30=altura del eje del actuador, dimensión A en la figura)
5Conexión NAMUR 30x130x30* (*30=altura del eje del actuador, dimensión A en la figura)
*El estribo aparece en el último carácter del código de la caja del tope. Para solicitar solo el estribo consulte el código OMAL.

PARA ACTUADORES DE ALUMINIO
MEDIDA
DAN15÷DAN120
SRN15÷SRN60
DAN180÷DAN960
SRN90÷SRN480
DAN1440÷DAN1920
SRN720÷SRN960
DA2880÷DA8000
SR1440÷SR4000
Código
KCPN1015
KCPN1060
KCPN2060
KCPN1A04
Tipo de estribo
1345
A (mm)
20303030
B (mm)
45555555
C (mm)
30303030
D (mm)
808080130

PARA ACTUADORES DE ACERO INOXIDABLE
MEDIDA
DA15**÷DA30**
SR15**
DA60
SR30
DA120÷DA960 SR60÷SR480
DA1440÷DA1920 SR720÷SR960
Código
KCPN0015KCPN1060
KCPN2060
Tipo de estribo
0034
A (mm)
20203030
B (mm)
45455555
C (mm)
25253030
D (mm)
50508080
**Previa utilización de interfaz para actuador KBVI4015

ROSCADO DE LA ABRAZADERA DEL CABLE DE LA CAJA
Tipo de roscado de la abrazadera del cable***
Descripción
Notas
1
1/2” NPT
BAJO PEDIDO
2
M 20x1,5
ESTÁNDAR
*** El tipo de roscado está indicado en el octavo carácter del código de la caja.
ABRAZADERA DEL CABLE: No incluida.
