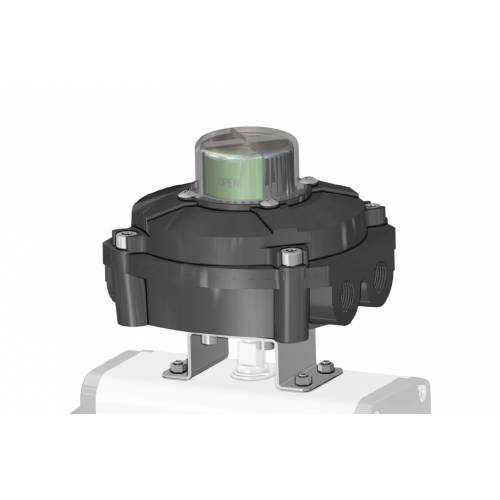

KS2L ATEX de aluminio con indicador visual

II2GD Exd IIC T6

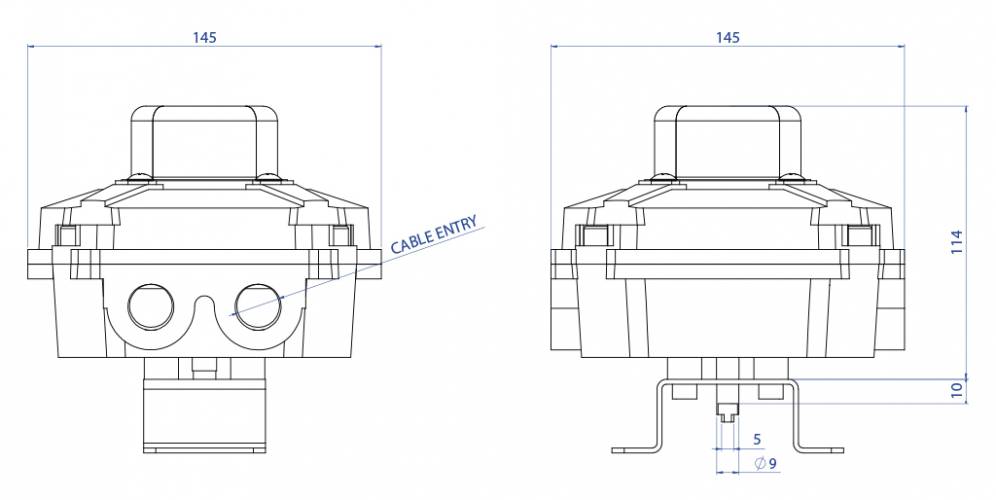

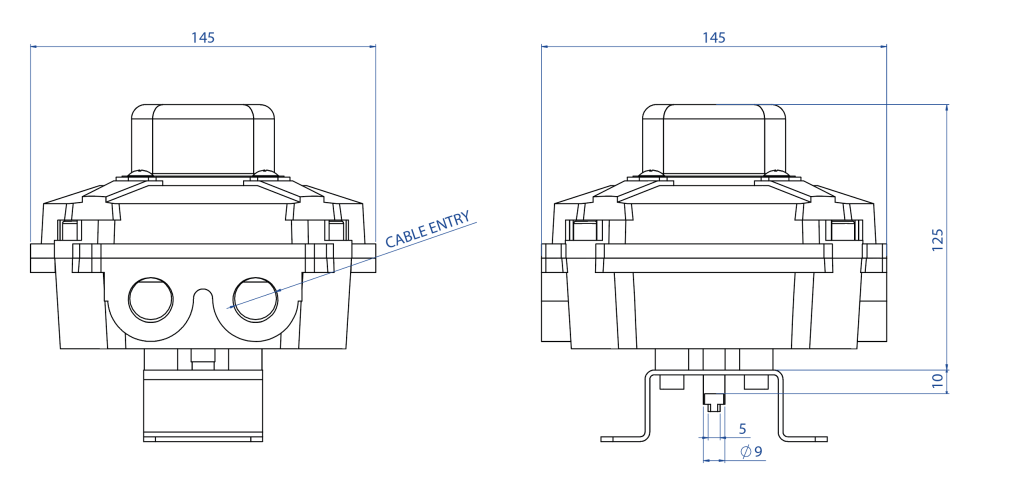

KS2L ATEX de aluminio con indicador visual

CARACTERÍSTICAS PRINCIPALES
- Realizado para comprobar fácilmente la posición visual y eléctrica de cada válvula incluso desde largas distancias.
- Fabricado con normas VDI/VDE 3845 estándar. (EN15714-3)
- Puede contener en su interior dos topes de señalización tanto de tipo mecánico "SPDT" como de proximidad.
- Regulación precisa de las levas a través del sistema "acanalado".
- Caja de conexiones de 10 posiciones.
- 2 conexiones eléctricas roscadas mediante abrazadera del cable.
- Temperatura de funcionamiento STD: de -20°C a +60°C (NBR)
- Grado de Protección: IP66/67.

MATERIALES
- Cuerpo y tapa: aluminio moldeado a presión con bajo contenido de cobre revestido con doble capa de barnizado epoxídico negro*.
- Indicador: policarbonato y ABS.
- Eje: acero inoxidable.
- Tornillos: acero inoxidable.

* Bajo pedido también de acero inoxidable CF8M.

CERTIFICACIONES
- Declaración de conformidad CE bajo pedido
- ATEX, IEC Ex II2GD Exd IIC T6
- Certificado hasta SIL 2

TIPOS DE TOPES CONTENIDOS EN LA CAJA KS2L

CÓDIGO*
DESCRIPCIÓN
VERSIÓN
CONEXIÓN ELÉCTRICA
M2
Microinterruptores electromecánicos SPDT con contactos plateados (OMRON D3V o CHERRY D44)

Max: 250 Vac 11A -250 Vdc 0.3A
De serie
S1
Microinterruptores de proximidad magnéticos SPDT HSR 834 W

Max: 240 Vac 0.416A -240 Vdc 0.416A - 33 Vdc 3A
Bajo pedido
42
Microinterruptores electromecánicos SPTD con contactos dorados (HONEYWELL V7)

Max: 250 Vac 11A
Bajo pedido
73
Microinterruptores de proximidad amplificados 3 cables PNP NO P+F NBB2 V3 E2,

10÷30 VDC; 100 mA - corriente de funcionamiento 0 - 100 mA
Bajo pedido
75
Microinterruptores de proximidad amplificados IFM IS 5026, 2 cables

5÷36 Vdc; 4÷200 mA
Bajo pedido


NOTA: Para versión DPDT disponible bajo pedido 4 x SPDT (solo para electromecánicos)

* La sigla que identifica el tipo de tope usado, aparece en el código de la caja en el puesto 6° y 7°.

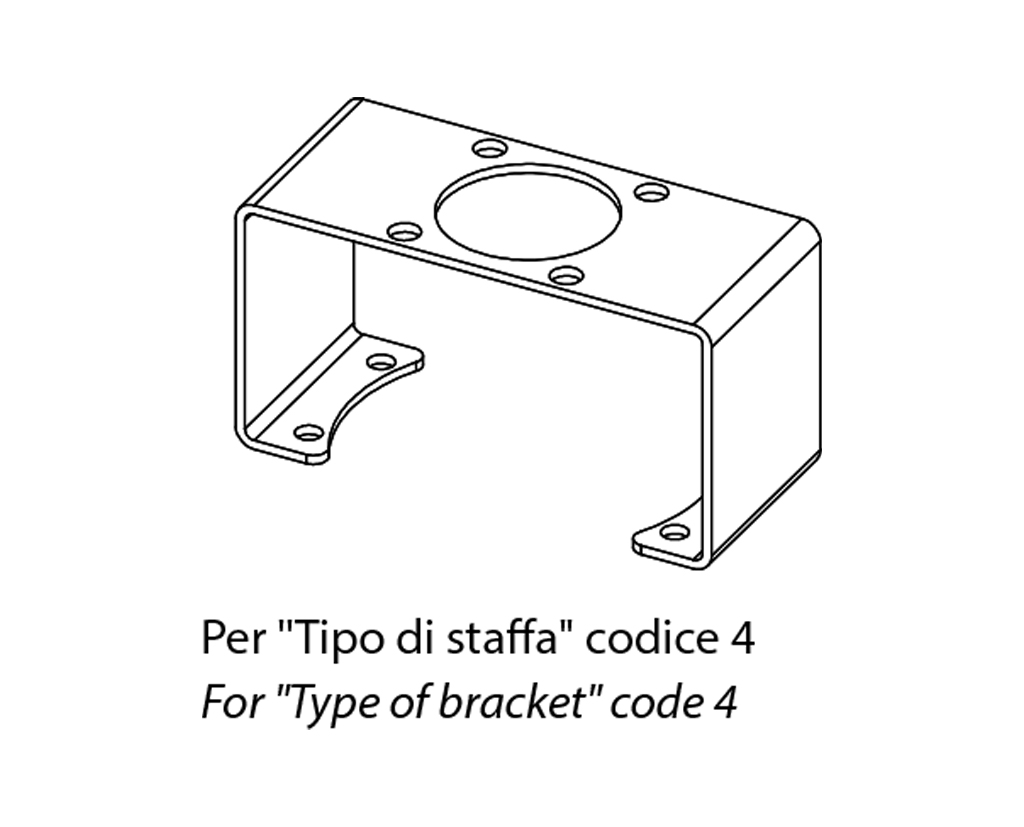

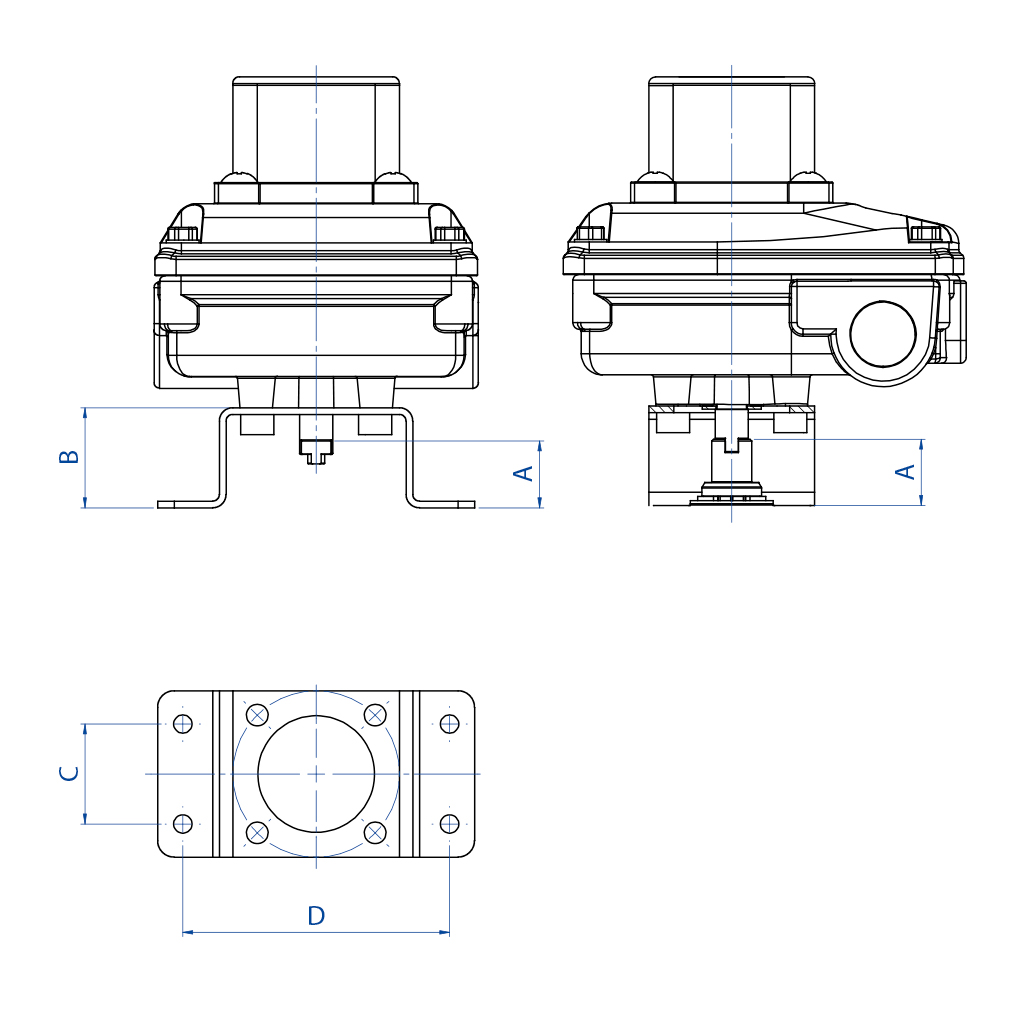

ESTRIBO DE CONEXIÓN ENTRE EL ACTUADOR Y LA CAJA DEL TOPE

KS3L - KS2L

TIPO DE ESTRIBO*DESCRIPCIÓN
0Conexión NAMUR 25x50x20* (*20=altura eje del actuador, dimensión A en la figura)
1Conexión NAMUR 30x80x20* (*20=altura eje del actuador, dimensión A en la figura)
3Conexión NAMUR 30x80x30* (*30=altura eje del actuador, dimensión A en la figura)
4Conexión NAMUR 30x80x30* (*30=altura eje del actuador, dimensión A en la figura)
5Conexión NAMUR 30x130x30* (*30=altura eje del actuador, dimensión A en la figura)
*El estribo aparece en el último carácter del código de la caja del tope. Para solicitar solo el estribo consulte el código OMAL.

PARA ACTUADORES DE ALUMINIO
MEDIDA
DAN15÷DAN120 SRN15÷SRN60
DAN180÷DAN960 SRN90÷SRN480
DAN1440÷DAN1920 SRN720÷SRN960
DA2880÷DA8000 SR1440÷SR4000
Código
KCPL1015
KCPL1060
KCPL2060
KCPL1A04
Tipo de estribo
1345
A (mm)
20303030
B (mm)
30404040
C (mm)
30303030
D (mm)
808080130

PARA ACTUADORES DE ACERO INOXIDABLE
MEDIDA
DA15**÷DA30**
SR15**
DA60
SR30
DA120÷DA960 SR60÷SR480
DA1440÷DA1920 SR720÷SR960
Código
KCPL0015KCPL1060
KCPL2060
Tipo de estribo
0034
A (mm)
20203030
B (mm)
30304040
C (mm)
25253030
D (mm)
50508080
**Previa utilización de interfaz para el actuador KBVI4015

ROSCADO DE LA ABRAZADERA DEL CABLE DE LA CAJA
Tipo de roscado de la abrazadera del cable***
Descripción
Notas
1
1/2” NPT
BAJO PEDIDO
2
M 20x1,5
ESTÁNDAR
*** El tipo de roscado está indicado en el octavo carácter del código de la caja.
ABRAZADERA DEL CABLE: No incluida.
