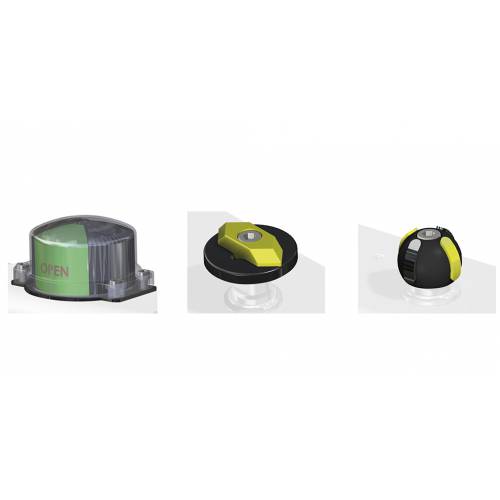

Indicador visual de posición

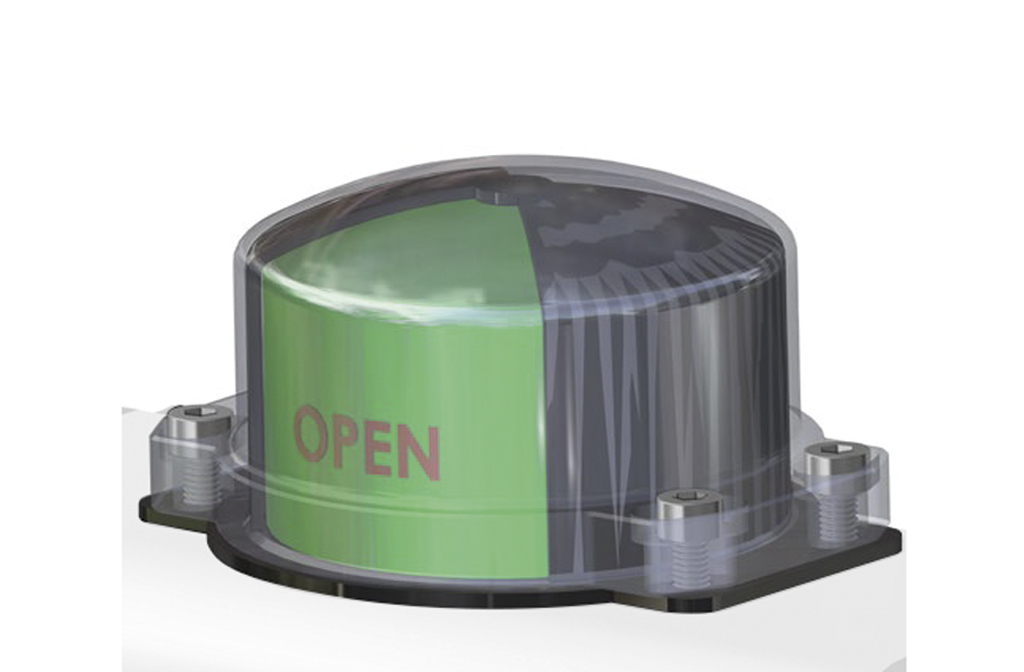

INDICADOR TIPO SEMÁFORO

DESCRIPCIÓN
Ejecución tipo semáforo con sectores verdes y rojos en policarbonato. Montaje directo para actuadores de conformidad con VDI/VDE 3845.

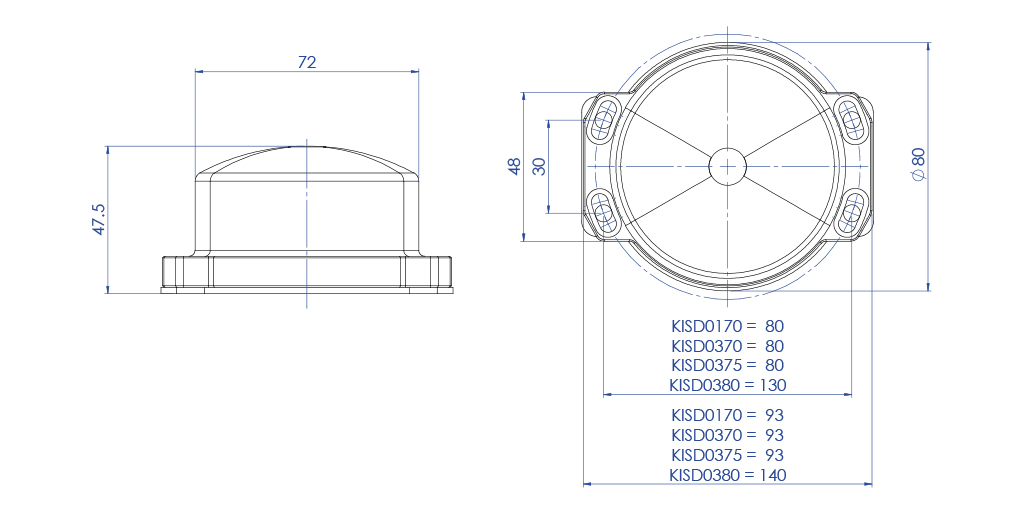

TABLA DE DIMENSIONES Indicador tipo semáforo NAMUR
Actuador

DAN15 ÷ DAN120

DAN180 ÷ DAN240
DAN360 ÷ DAN1920
DA 2880 ÷ DA 8000
Actuador
SRN15 ÷ SRN60
SRN90÷SRN240  SRN180 ÷ SRN960
SR 1440 ÷ SR 4000
CÓDIGO
KISD0170*
KISD0370  KISD0375  KISD0380

*El indicador sobresale del actuador

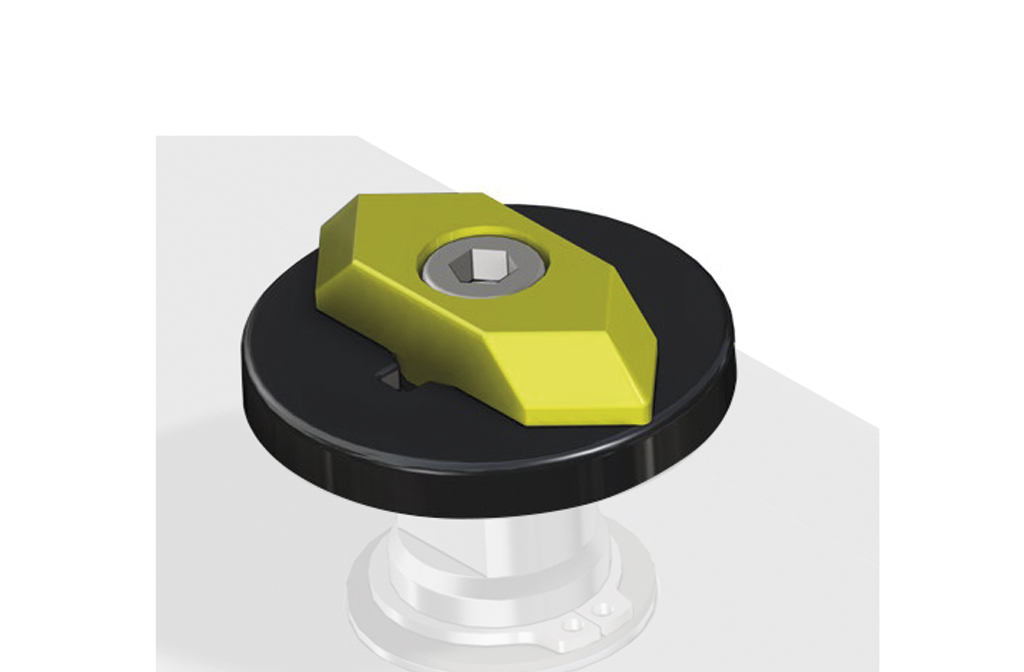

INDICADOR DE METAL

DESCRIPCIÓN
Ejecución en metal: Disco de aluminio barnizado negro; flecha de aluminio barnizado amarillo. Nota. la flecha puede colocarse para señalizar las válvulas normalmente abiertas o normalmente cerradas.

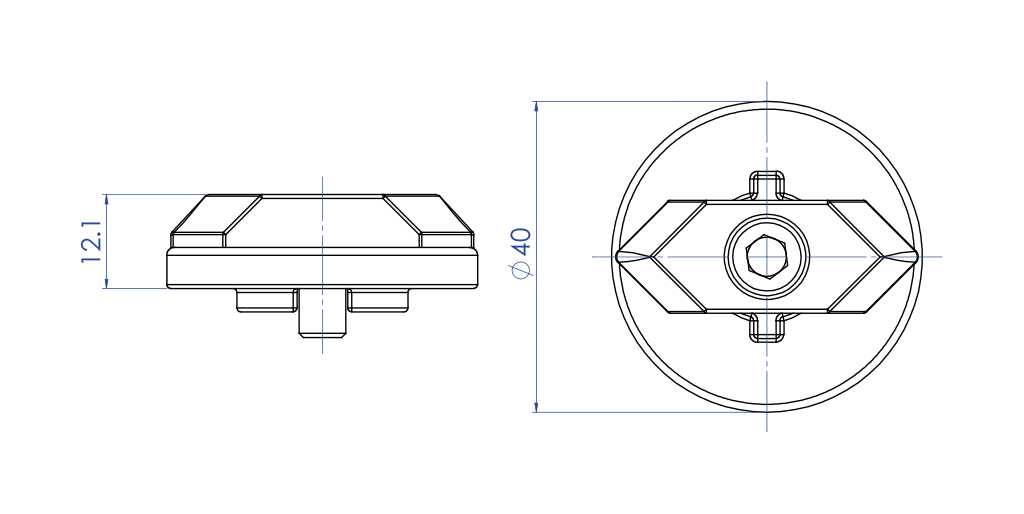

TABLA DE DIMENSIONES Indicador de metal NAMUR
Actuador
DAN15 ÷ DA8000
Actuador
SRN15 ÷ SR4000
CÓDIGO
KI01VR14

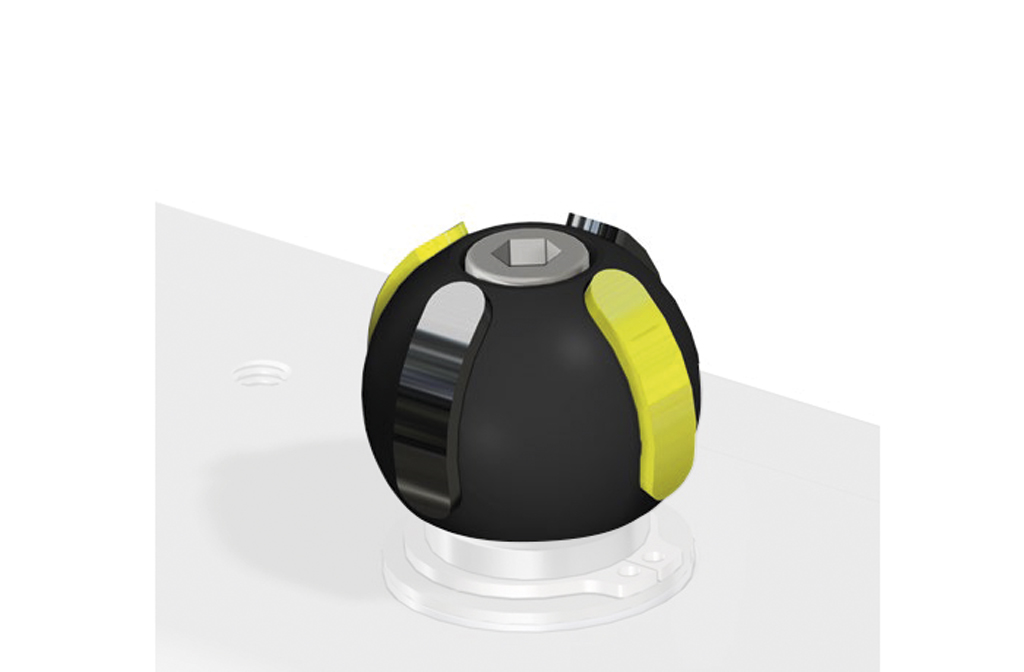

INDICADOR DE PLÁSTICO

DESCRIPCIÓN
Ejecución en plástico versión Namur
: Esfera de material plástico negro; bandas indicadoras de material plástico amarillo. Nota. Las bandas se pueden combinar para señalizar válvulas normalmente cerradas, normalmente abiertas y válvulas de tres vías con esfera en “L” o“T”.

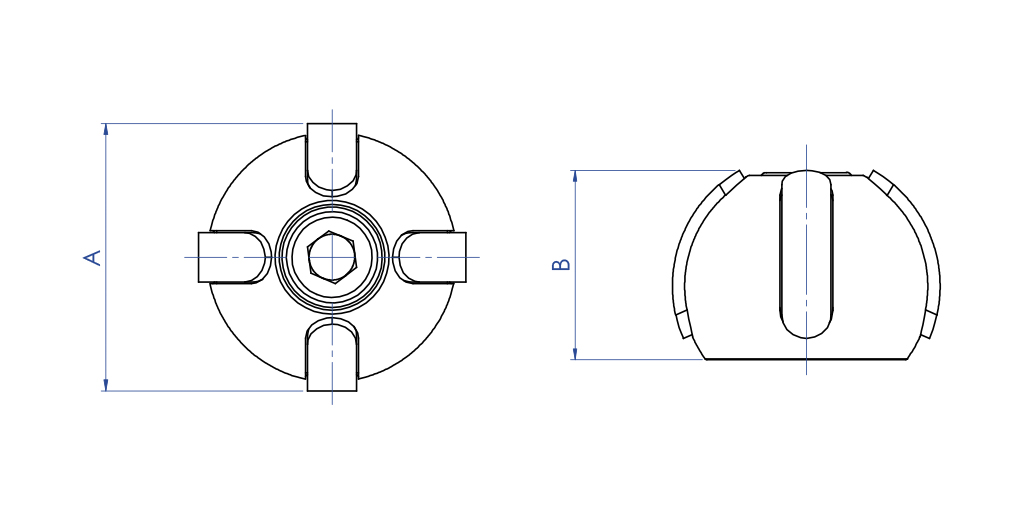

TABLA DE DIMENSIONES Indicador de plástico NAMUR
Actuador
DAN15 ÷ DAN120
DAN180 ÷ DAN720
Actuador
SRN15 ÷ SRN60
SRN90 ÷ SRN360
CÓDIGO
KI02PP10
KI02PP16
Indicador 3 vías “T”
KI03PP10
KI03PP16
Indicador 3 vías “L”
KI04PP10
KI04PP16
A mm.3150
B mm.2236
