Reductor de hierro fundido con volante que se puede desconectar

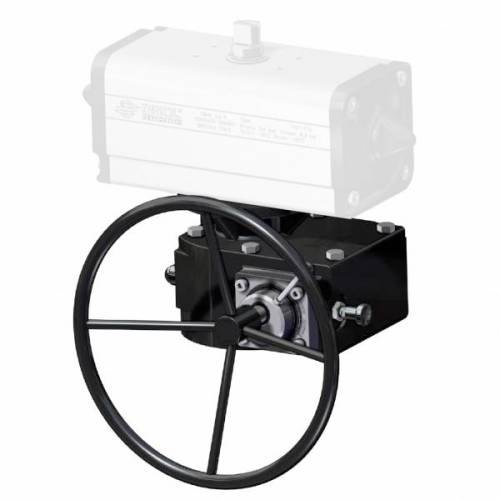

REDUCTOR DE HIERRO FUNDIDO CON VOLANTE QUE SE PUEDE DESCONECTAR PARA ACTUADORES DAN60 – DA8000 / SRN60 - SR4000

CARACTERÍSTICAS PRINCIPALES
- Este operador ha sido estudiado para obtener una maniobra de emergencia, en válvulas controladas por un actuador neumático giratorio a 1/4 de giro, en caso de que se verifique una avería o faltara alimentación (aire comprimido). El operador se monta entre la válvula y el actuador neumático. Con el operador desconectado, el actuador controla directamente la válvula. El operador conectado permite la maniobra de emergencia arrastrando el actuador y, por consiguiente, el obturador de la válvula. Además, permite siempre la maniobra manual de la válvula si el actuador neumática fuese retirado para una posible sustitución o reparación.
- Grado de protección IP65
- Temperatura de funcionamiento -20°C+ 120°C

MATERIALES
- Cuerpo: Hierro fundido GG25/ASTM A48-40
- Rueda dentada: Hierro fundido esferoidal GGG40/ ASTM D60-40-18
- Tornillo sin fin: Acero C45/AISI 1045
- Eje: Acero
- Volante: Acero barnizado

PAR MÁXIMO DE SALIDA DEL REDUCTOR
RRD02CDECD0000000141004
250 Nm
RRD03DEFDEF000000141004
660 Nm
RRD04EG0EG0000000381004
1220 Nm
RRD06FH0GH0000000421004
2210 Nm
RRD08HL0HL0000000351004
5930 NM
RRD08HL0HL0000000381004
7120 Nm
RRD09LM0LM0000000351004
10630 Nm

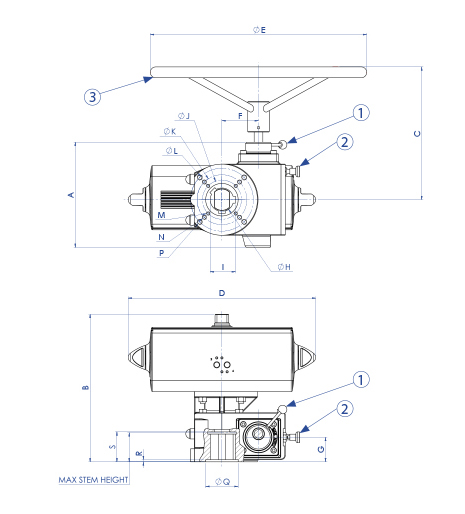

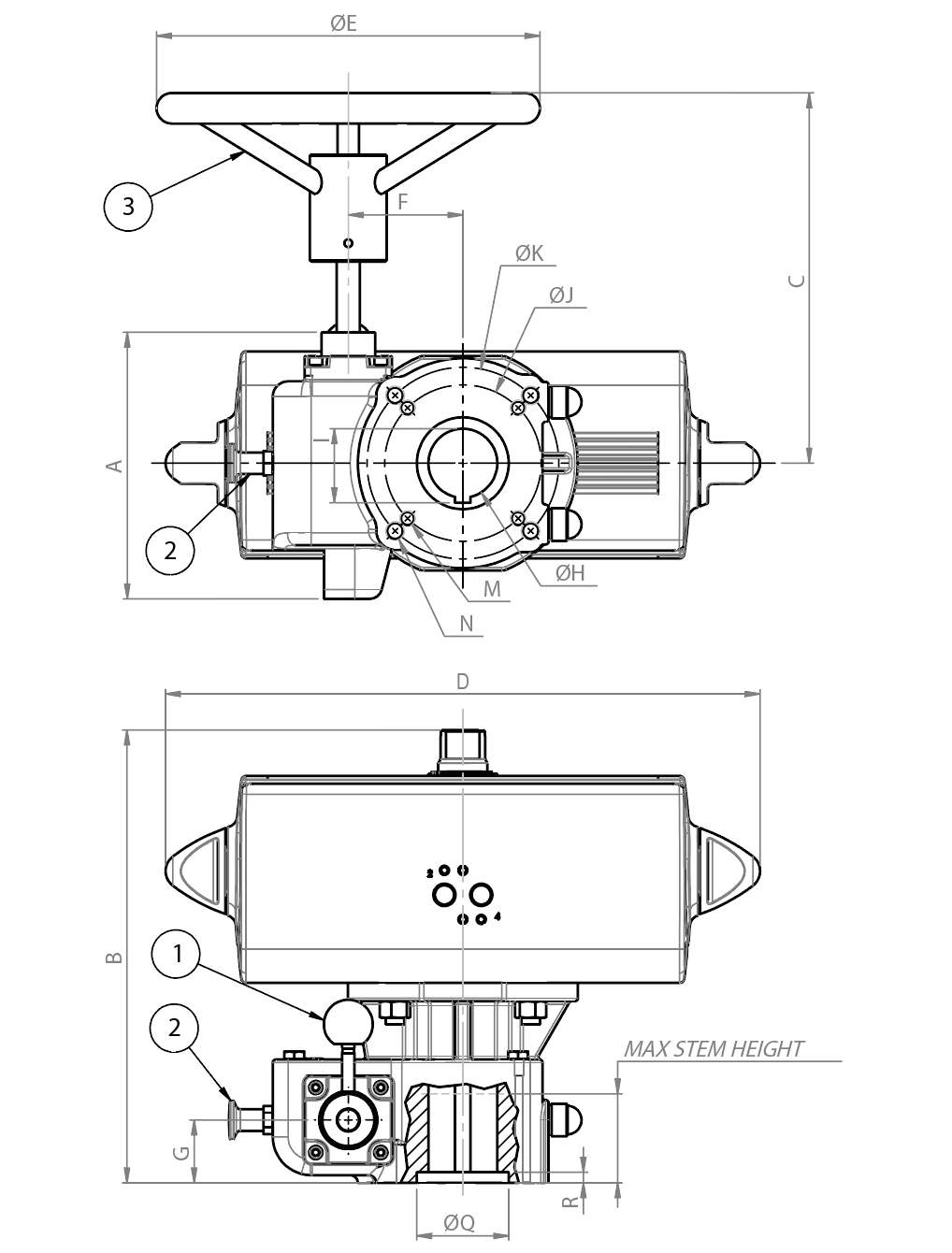

Reductor con volante en actuador de Doble Efecto

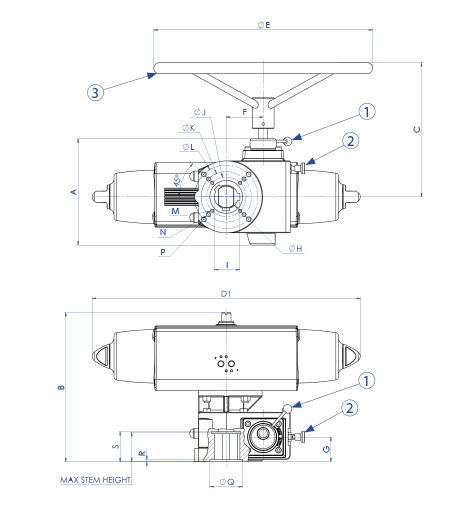

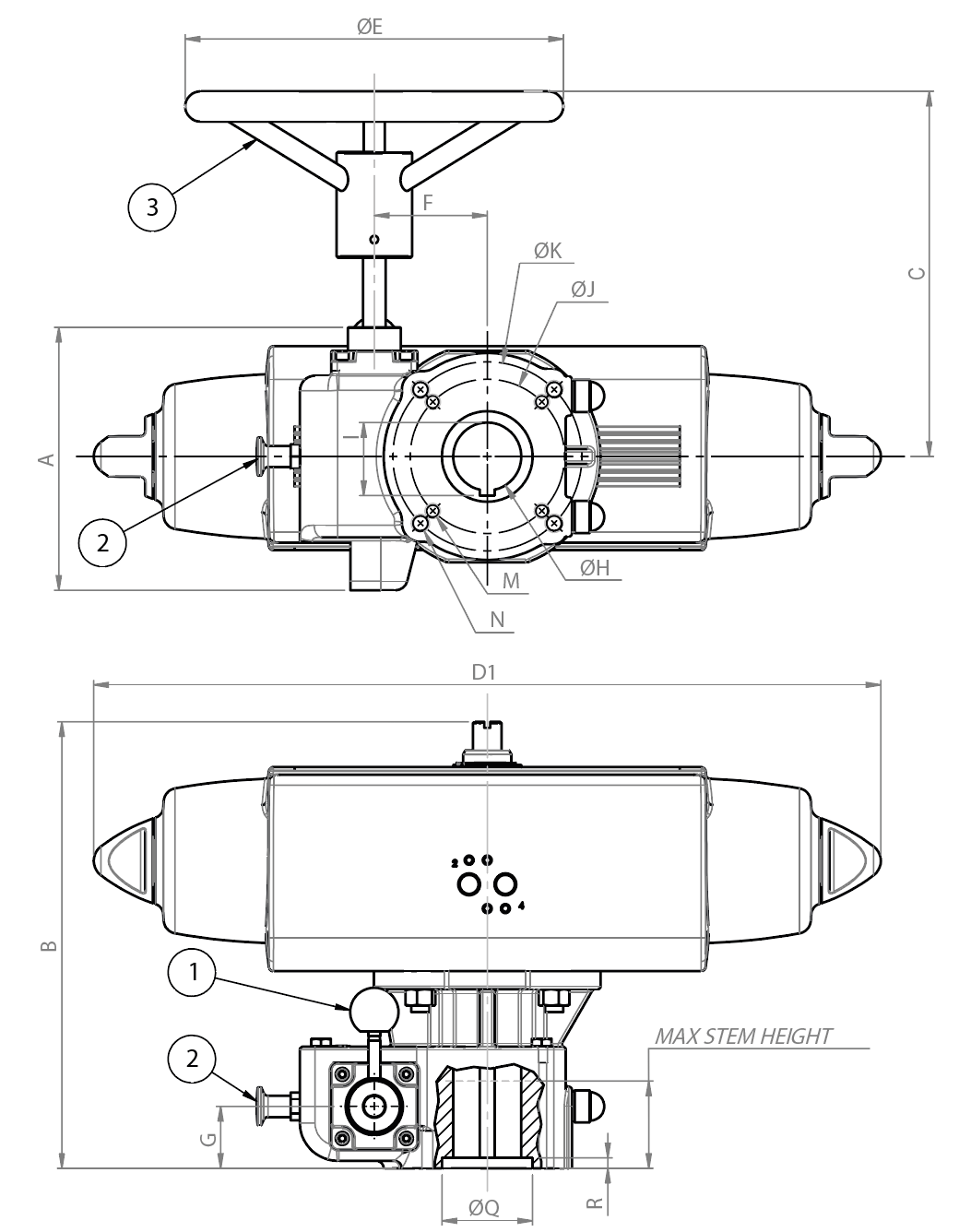

Reductor con volante en actuador de Simple Efecto

DESCONEXIÓN
Tirar del pomo (2) hacia arriba y, al mismo tiempo, girar de la palanca (1) hacia abajo (sentido de las agujas del reloj), mientras tanto soltar el pomo (2) y asegurarse de que vuelva a la posición inicial (hasta escuchar un clic), en este punto la palanca (1) no podrá girar más, el reductor está desconectado y el volante (3) gira libre.

CONEXIÓN
Para la conexión es necesario operar como se ha descrito anteriormente pero girando la palanca (1) desde abajo hacia arriba (sentido contrario a las agujas del reloj); en este punto, el reductor está conectado y se puede manipular manualmente el volante (3).

TABLA DE DIMENSIONES
REDUCTOR RRD02CDECD 0000000141004  RRD02CDECD  0000000141004  RRD02CDECD  0000000141004  RRD02CDECD  0000000141004  RRD03DEFDEF   000000141004RRD03DEFDEF 000000141004  RRD03DEFDEF   000000141004RRD04EG0EG 0000000381004
KIT ACTUADOR DA- REDUCTOR
KCF055157  KCF075158  KCF075158  KCF105159  KCF105160  KCF105160  KCF125161  KCF125162
KIT ACTUADOR SR-REDUCTOR
ACTUADOR  DAN0060 F05-F07  DAN0106 F05-F07  DAN0120 F05-F07  DAN0180 F07-F10  DAN0240 F07-F10  DAN0360 F07-F10  DAN0480 F10-F12  DAN0720 F10-F12
ACTUADOR   -  SRN0060 F05-F07  SRN0090 F07-F10  SRN0120 F07-F10  SRN0180 F07-F10  SRN0240 F10-F12  SRN0360 F10-F12
A  mm.  155  155  155  155  145  145  145  223
B  mm.  217  226  229  259,5  286  293  310  338
C  mm.  251  251  251  251  283  283  283  306
D  mm.  198  237  244,1  289,9  313,6  339,3  387,6  433,1
D1  mm.  −  −  338,5  393,7  409,6  474  520,5  613
ØE  mm.  300  300  300  300  300  300  300  600
F  mm.  53  53  53  53  65  65  65  85
G  mm.  42  42  42  42  51  51  51  57
ØH  mm.  32,15  32,15  32,15  32,15  45,3  45,3  45,3  54
I  mm.  35,5  35,5  35,5  35,5  48,6  48,6  48,6  58,3
ØJ  mm.  50  50  50  50  70  70  70  102
ØK  mm.  70  70  70  70  102  102  102  140
ØL  mm.  102  102  102  102  125  125  125  -
M  mm.  M6  M6  M6  M6  M8  M8  M8  M10
N  mm.  M8  M8  M8  M8  M10  M10  M10  M16
P  mm.  M10  M10  M10  M10  M12  M12  M12  -
F/F ISO 5211  F05/F07/F10  F05/F07/F10  F05/F07/F10  F05/F07/F10  F07/F10/F12  F07/F10/F12  F07/F10/F12  F10/F14
ØQ  mm.  42,35  42,35  42,35  42,35  60  60  60  75
R  mm.  4  4  4  4  6   6
S  mm.  47  47  47  47  60  60  60  69
ALTURA MÁX. mm.  45  45  45  45  58  58  58  66
Peso (DA)  Kg.  9  10  10,5  12  23  24  26,5  33,5
Peso (SR)  Kg.  −  −  11  13,5  24  26  29  37,5


El tamaño de los actuadores neumáticos se realizó teniendo en cuenta una presión mínima de alimentación igual a 5,6 barg. Para presiones diferentes al estándar
póngase en contacto con el departamento de ventas.

TABELLA DIMENSIONALE
REDUCTOR RRD04EG0EG 0000000381004  RRD06FH0GH 0000000421004  RRD06FH0GH 0000000421004  RRD08HL0HL 0000000351004  RRD08HL0HL 0000000351004RRD08HL0HL 0000000381004
 RRD09LM0LM 0000000351004
KIT ACTUADOR DA- REDUCTOR
KCF145371
 KCF145163 KCF165164 KCF165165  KCF165165KCF255166
 KCF255168
KIT ACTUADOR SR-REDUCTOR
KCF165165
ACTUADOR  DAN0960 F10-F12
 DAN1440 F14  DAN1920 F14DA2880 F16
DA3840 F16
DA5760 F25
DA8000 F25
ACTUADOR  SRN0480 F10-F12
SRN0720 F14
SRN0960 F14
 SR1440 F16SR1920 F16
SR2880 F16
SR4000 F25
A  mm.  223280280447447447433
B  mm. 358410432568523,5568603
C  mm. 306356356444444444461
D  mm. 479,3567,16016677188851044
D1  mm. 648,279882870897512011371
ØE  mm. 600700700500500600500
F  mm. 85127127162162162183
G  mm. 57626272727261
ØH  mm. 547575909090140
I  mm. 58,379,979,997,497,497,4147,6
ØJ  mm. 102125125165165165254
ØK  mm. 140165165254254254298
ØL  mm. -------
M  mm.  M10 M12M12M20M20M20M16 (N°8)
ØN  mm. M16 M20M20M16 (N°8)
 M20 (N°8)M16(N°8)
 M20 (N°8)
P  mm.  -------
F/F ISO 5211  F10/F14
F12/F16
F12/F16
F16/F25
F16/F25
F16/F25
F25/F30
ØQ  mm. 75102102130130130180
R  mm. 2776664
S  mm. 699999121121121134
ALTURA MÁX mm. 669292113
11311390
Peso (DA)  Kg.  397887140144177210
Peso (SR)  Kg.  40,57887155160210230
