CARACTERÍSTICAS PRINCIPALES

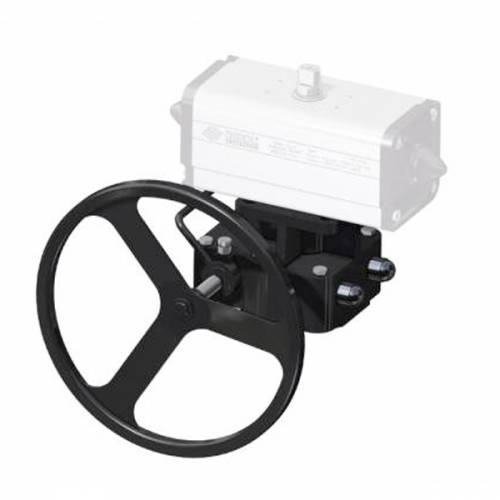

- Este operador ha sido estudiado para obtener una maniobra de emergencia, en válvulas controladas por un actuador neumático giratorio a 1/4 de giro, en caso de que se verifique una avería o faltara alimentación (aire comprimido). El operador se monta entre la válvula y el actuador neumático. Con el operador desconectado, el actuador controla directamente la válvula. El operador conectado permite la maniobra de emergencia arrastrando el actuador y, por consiguiente, el obturador de la válvula. Además, permite siempre la maniobra manual de la válvula si el actuador neumática fuese retirado para una posible sustitución o reparación.
- Grado de protección IP65
- Temperatura de funcionamiento -20°C+ 80°C
MATERIALES
- Cuerpo: Aleación de aluminio G-AISi10Mg
- Rueda dentada: Hierro fundido GJS 400- 15
- Tornillo sin fin: Acero C45
- Eje: Acero C45
- Volante: Acero S235JR
PAR MÁXIMO DE SALIDA DEL REDUCTOR | |
---|---|
RFDA0B1114 | 280 Nm |
RFDA0B1414 | 280 Nm |
RFDB0D1717 | 270 Nm |
RFDC0F2222 | 530 Nm |
RFDD122727 | 740 Nm |
Reductor con volante en actuador de Doble/Simple efecto
DESCONEXIÓN
Tirar de pomo (2) hacia fuera y al mismo tiempo girar la palanca (1) hacia arriba, mientras tanto soltar el pomo (2) y asegurarse de que vuelva a la posición inicial (hasta escuchar un clic), en este punto la palanca (1) no podrá girar más, el reductor está desconectado y el volante (3) gira libre.
CONEXIÓN
Para la conexión es necesario operar como se ha descrito anteriormente pero girando la palanca (1) desde arriba hacia abajo; en este punto, el reductor está conectado y se puede manipular manualmente el volante (3).

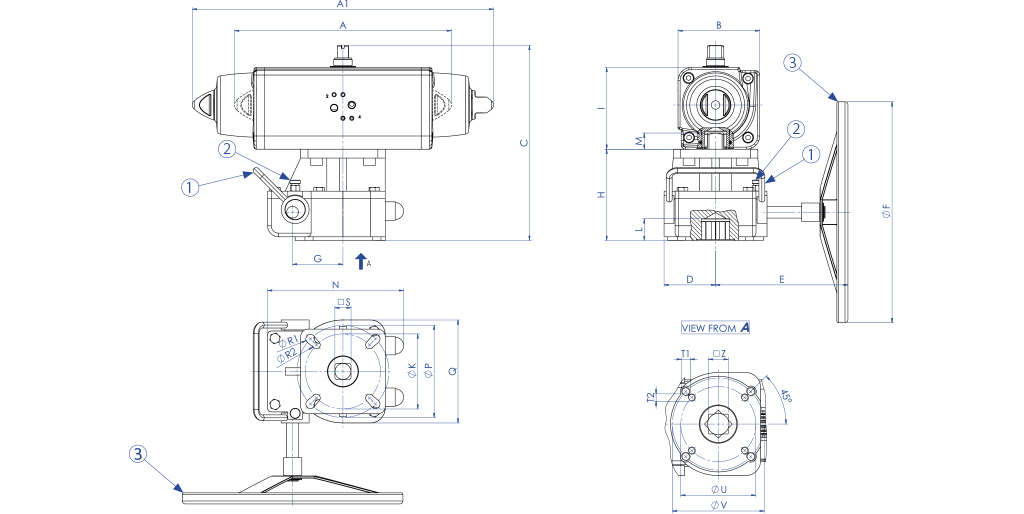

TABLA DE DIMENSIONES | ||||||||
---|---|---|---|---|---|---|---|---|
REDUCTOR | RFDA0B1414 | RFDB0D1717 | RFDB0D1717 | RFDC0F2222 | RFDC0F2222 | RFDC0F2222 | RFDD122727 | RFDD122727 |
KIT ACTUADOR - REDUCTOR | KCF072623 | KCF072623 | KCF072623 | KCF102726 | KCF102726 | KCF102726 | KCF124042 | KCF124042 |
ACTUADOR | DAN0060 F05-F07 | DAN0106 F05-F07 | DAN0120 F05-F07 | DAN0180 F07-F10 | DAN0240 F07-F10 | DAN0360 F07-F10 | DAN0480 F10-F12 | DAN0720 F10-F12 |
ACTUADOR | SRN0030 F05-F07 | SRN0053 F05-F07 | SRN0060 F05-F07 | SRN0090 F07-F10 | SRN0120 F07-F10 | SRN0180 F07-F10 | SRN0240 F10-F12 | SRN0360 F10-F12 |
A mm. | 198 | 237 | 244,1 | 289,9 | 313,6 | 339,3 | 387,6 | 433,1 |
A1 mm. | 258,8 | 304,2 | 338,5 | 393,7 | 409,6 | 474 | 520,5 | 613 |
B mm. | 70,4 | 83,3 | 87 | 107,5 | 111,1 | 118 | 134,9 | 148 |
C mm. | 190,4 | 221,3 | 225 | 261,5 | 265,1 | 272 | 326,9 | 340 |
D mm. | 45 | 62,5 | 62,5 | 70 | 70 | 70 | 95 | 95 |
E mm. | 130 | 150 | 150 | 180 | 180 | 180 | 300 | 300 |
ØF mm. | 200 | 200 | 200 | 400 | 400 | 400 | 400 | 400 |
G mm. | 44 | 52 | 52 | 65 | 65 | 65 | 85 | 85 |
H mm. | 100 | 118 | 118 | 124 | 124 | 124 | 162 | 162 |
I mm. | 70,4 | 83,3 | 87 | 107,5 | 111,1 | 118 | 134,9 | 148 |
L mm. | 16,3 | 21,5 | 21,5 | 26,5 | 26,5 | 26,5 | 29,5 | 29,5 |
M mm. | 14 | 17 | 17 | 22 | 22 | 22 | 27 | 27 |
N mm. | 125 | 150 | 150 | 185 | 185 | 185 | 230 | 230 |
ØK mm. | 50 | 70 | 70 | 102 | 102 | 102 | - | - |
ØP mm. | 70 | 102 | 102 | 125 | 125 | 125 | 125 | 125 |
Q mm. | 90 | 125 | 125 | 140 | 140 | 140 | 190 | 190 |
ØR1 mm. | 8,5 | 11 | 11 | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 |
ØR2 mm. | 6,5 | 8,5 | 8,5 | 10,5 | 10,5 | 10,5 | - | - |
□ S mm. | 14 | 17 | 17 | 22 | 22 | 22 | 27 | 27 |
T1 mm. | M8 | M10 | M10 | M12 | M12 | M12 | M12 | M12 |
T2 mm. | M6 | M8 | M8 | M10 | M10 | M10 | - | - |
ØU | 50 | 70 | 70 | 102 | 102 | 102 | - | - |
ØV | 70 | 102 | 102 | 125 | 125 | 125 | 125 | 125 |
□ Z | 14 | 17 | 17 | 22 | 22 | 22 | 27 | 27 |
TABLA DE DIMENSIONES | |||||||
---|---|---|---|---|---|---|---|
REDUCTOR | RRD04EG0EG 0000000381004 | RRD06FH0GH 0000000421004 | RRD06FH0GH 0000000421004 | RRD08HL0HL 0000000351004 | RRD08HL0HL 0000000351004 | RRD08HL0HL 0000000381004 | RRD09LM0LM 0000000351004 |
KIT ACTUADOR DA - REDUCTOR | KCF145371 | KCF145163 | KCF165164 | KCF165165 | KCF165165 | KCF255166 | KCF255168 |
KIT ACTUADOR SR - REDUCTOR | KCF165165 | ||||||
ACTUADOR | DAN0960 F10-F12 | DAN1440 F14 | DAN1920 F14 | DA2880 F16 | DA3840 F16 | DA5760 F25 | DA8000 F25 |
ACTUADOR | SRN0480 F10-F12 | SRN0720 F14 | SRN0960 F14 | SR1440 F16 | SR1920 F16 | SR2880 F16 | SR4000 F25 |
A mm. | 223 | 280 | 280 | 447 | 447 | 447 | 433 |
B mm. | 358 | 410 | 432 | 568 | 523,5 | 568 | 603 |
C mm. | 306 | 356 | 356 | 444 | 444 | 444 | 461 |
D mm. | 479,3 | 567,1 | 601 | 667 | 718 | 885 | 1044 |
D1 mm. | 648,2 | 798 | 828 | 708 | 975 | 1201 | 1371 |
ØE mm. | 600 | 700 | 700 | 500 | 500 | 600 | 500 |
F mm. | 85 | 127 | 127 | 162 | 162 | 162 | 183 |
G mm. | 57 | 62 | 62 | 72 | 72 | 72 | 61 |
ØH mm. | 54 | 75 | 75 | 90 | 90 | 90 | 140 |
I mm. | 58,3 | 79,9 | 79,9 | 97,4 | 97,4 | 97,4 | 147,6 |
ØJ mm. | 102 | 125 | 125 | 165 | 165 | 165 | 254 |
ØK mm. | 140 | 165 | 165 | 254 | 254 | 254 | 298 |
ØL mm. | - | - | - | - | - | - | - |
M mm. | M10 | M12 | M12 | M20 | M20 | M20 | M16 (N°8) |
ØN mm. | M16 | M20 | M20 | M16 (N°8) | M20 (N°8) | M16(N°8) | M20 (N°8) |
P mm. | - | - | - | - | - | - | - |
F/F ISO 5211 | F10/F14 | F12/F16 | F12/F16 | F16/F25 | F16/F25 | F16/F25 | F25/F30 |
ØQ mm. | 75 | 102 | 102 | 130 | 130 | 130 | 180 |
R mm. | 2 | 7 | 7 | 6 | 6 | 6 | 4 |
S mm. | 69 | 99 | 99 | 121 | 121 | 121 | 134 |
ALTURA MÁX mm. | 66 | 92 | 92 | 113 | 113 | 113 | 90 |
Peso (DA) Kg. | 39 | 78 | 87 | 140 | 144 | 177 | 210 |
Peso (SR) Kg. | 40,5 | 78 | 87 | 155 | 160 | 210 | 230 |
