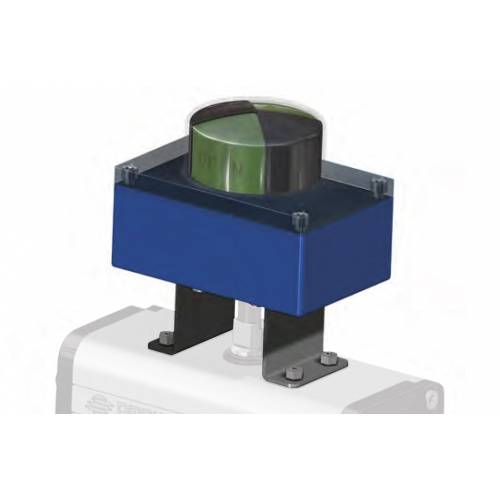

KSSB de aluminio y tecnopolímero con indicador visual

KSSB de aluminio y tecnopolímero con indicador visual

CARACTERÍSTICAS PRINCIPALES
- Realizado para comprobar fácilmente la posición visual y eléctrica de cada válvula incluso desde largas distancias.
- Fabricado con normas VDI/VDE 3845 estándar. (EN15714-3).
- Puede contener en su interior dos topes de señalización tanto de tipo mecánico "SPDT" como de proximidad.
- Las levas de accionamiento del tope no se pueden deslizar pues la regulación está asegurada por estrías en el eje portador sin necesidad de tornillos de fijación u otras herramientas.
- El precableado se realiza con bornes numerados:  6 para los dos microinterruptores, y polos adicionales para un posible cableado de la electroválvula (véanse los diagramas eléctricos).
- 2 conexiones eléctricas roscadas mediante abrazadera del cable.
- Temperatura de funcionamiento:
de -20°C a +80°C (estándar);
de -20°C a +70°C para tope con código "23" y "73".
- Grado de Protección: IP 67.

MATERIALES
- Cuerpo: aluminio moldeado a presión revestido con polvo de poliéster.
- Tapa e indicador: policarbonato resistente UV e ignífugo clase V0.
- Eje: acero inoxidable.
- Tornillos: acero inoxidable.

CERTIFICACIONES
- Declaración de conformidad CE bajo pedido.
- Certificado hasta SIL 3

TIPOS DE TOPES CONTENIDOS EN LAS CAJAS KSSB- KSSF

CÓDIGO*DESCRIPCIÓN
VERSIÓN
CONEXIÓN ELÉCTRICA
01
Microinterruptores electromecánicos SPDT con contactos plateados (CHERRY)

Max: 250 Vac 5A -24 Vdc 3A; Min: 250 Vac 50 mA - 24 Vdc 50 mA. (Carga resistiva)
Estándar
03
Microinterruptores electromecánicos SPTD con contactos dorados (CHERRY)

Max: 250 Vac 0,1 mA - 30 Vdc 0,5 mA
Bajo pedido
1FMicrointerruptores electromecánicos DPDT con contactos plateados, (cada leva acciona 2 microinterruptores SPDT  simultáneamente) (CHERRY)

Max: 250 Vac 5A - 24 Vdc 5A; Min: 24 Vdc 50 mA
Bajo pedido
23Microinterruptores de proximidad amplificados 3 cables NO P+F NBN4 12GM50 E2, PNP

10÷30 Vdc; 200 mA
Bajo pedido
73Microinterruptores de proximidad amplificados 3 cables PNP NO P+F NBB2 V3 E2,

10÷30 VDC; 100 mA - corriente de funcionamiento 0 - 100 mA
Bajo pedido
75Microinterruptores de proximidad amplificados IFM IS 5026, 2 cables

5÷36 Vdc; 4÷200 mA
Bajo pedido
82Microinterruptores neumáticos 3 vie N.C. 0÷8 bar
Bajo pedido
T0Señal analógica 4-20 mA. Alimentación 13÷30 Vcc, linealidad +/- 0,5% de la escala completa. Acción directa o inversa Lógica de proceso según ASIC-CMOS.
Bajo pedido

* La sigla que identifica el tipo de tope usado, aparece en el código de la caja en el puesto 6° y 7°.

ESTRIBO DE CONEXIÓN ENTRE EL ACTUADOR Y LA CAJA DEL TOPE
KSSB - KSSF


TIPO DE ESTRIBO*
DESCRIPCIÓN

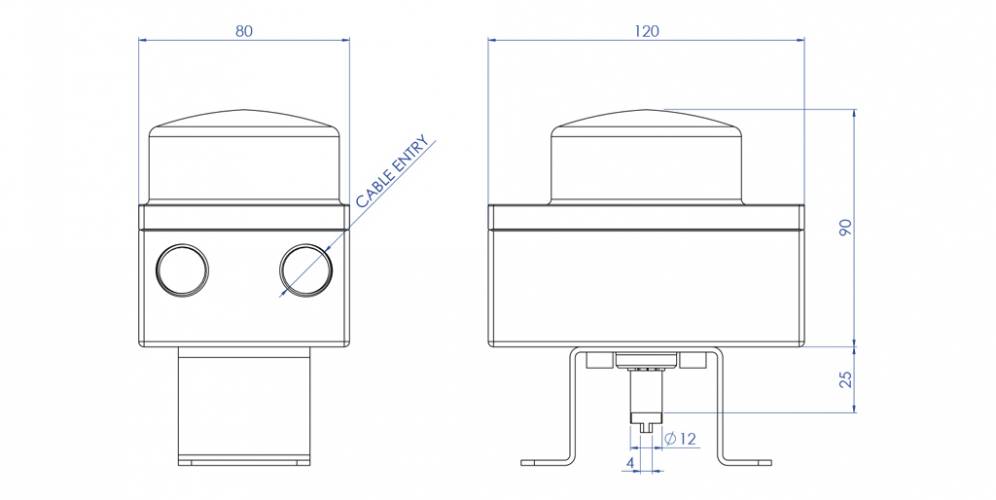

0Conexión NAMUR 25x50x20* (*20=altura del eje del actuador, dimensión A en la figura)
1Conexión NAMUR 30x80x20* (*20=altura del eje del actuador, dimensión A en la figura)
3Conexión NAMUR 30x80x30* (*30=altura del eje del actuador, dimensión A en la figura)
4Conexión NAMUR 30x80x30* (*30=altura del eje del actuador, dimensión A en la figura)
5Conexión NAMUR 30x130x30* (*30=altura del eje del actuador, dimensión A en la figura)

*El estribo aparece en el último carácter del código de la caja del tope. Para solicitar solo el estribo consulte el código OMAL.

PARA ACTUADORES DE ALUMINIO
MEDIDA
DAN15÷DAN120
SRN15÷SRN60
DAN180÷DAN960
SRN90÷SRN480
DAN1440÷DAN1920
SRN720÷SRN960
DA2880÷DA8000
SR1440÷SR4000
Código
KCPN1015KCPN1060  KCPN2060  KCPN1A04
Tipo de estribo
13  4  5
A (mm)2030  30  30
B (mm)4555  55  55
C (mm)3030  30  30
D (mm)8080  80  130

PARA ACTUADORES DE ACERO INOXIDABLE
MEDIDA  DA15**÷DA30**
SR15**
DA60
SR30
DA120÷DA960
SR60÷SR480
DA1440÷DA1920
SR720÷SR960
Código
KCPN0015  KCPN1060KCPN2060
Tipo de estribo
0  0  34
A (mm)  20  20  3030
B (mm)  4545  5555
C (mm)  25  25  3030
D (mm)  50  50  8080


** Previa utilización de interfaz para el actuador KBVI4015

ROSCADO DE LA ABRAZADERA DEL CABLE DE LA CAJA
Tipo de roscado de la abrazadera del cable***
Descripción    Notas
11/2” NPT  BAJO PEDIDO
2M 20x1,5  ESTÁNDAR

*** El tipo de roscado está indicado en el octavo carácter del código de la caja.
 ABRAZADERA DEL CABLE: No incluida.
