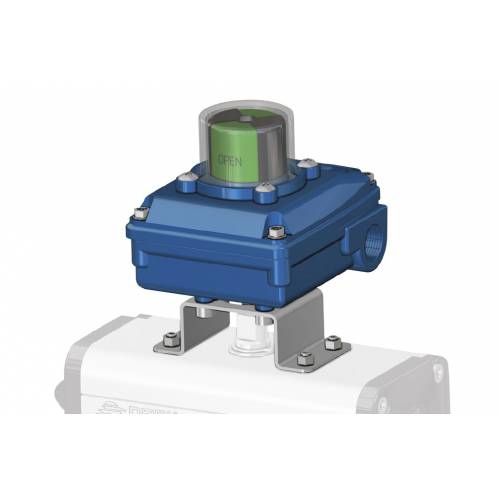

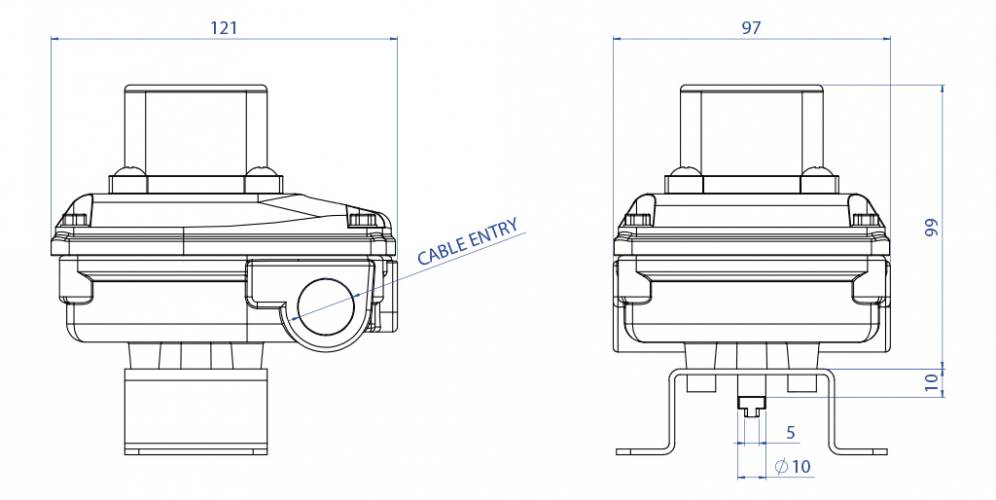

KS1L en aluminio con indicador visual

KS1L en aluminio con indicador visual

CARACTERÍSTICAS PRINCIPALES
- Realizado para comprobar fácilmente la posición visual y eléctrica de cada válvula incluso desde largas distancias.
- Fabricado con normas VDI/VDE 3845 estándar. (EN15714-3)
- Puede contener en su interior dos topes de señalización ya sea de tipo mecánico "SPDT" como de proximidad.
- Regulación precisa de las levas a través del sistema "acanalado".
- Caja de conexiones de 8 posiciones.
- 2 conexiones eléctricas roscadas mediante abrazadera de cable.
- Temperatura de funcionamiento STD: de -20°C a +80°C (NBR).
- Grado de Protección: IP 67.

MATERIALES
- Cuerpo y tapa: aluminio moldeado a presión de bajo contenido de cobre revestido con doble capa de barnizado epoxídico azul*.
- Indicador: policarbonato y ABS.
- Eje: acero inoxidable.
- Tornillos: acero inoxidable.

* Bajo pedido también de acero inoxidable CF8M.

CERTIFICACIONES
- Declaración de conformidad CE bajo pedido.
- Bajo pedido la versión ATEX II 3D.
- Certificado hasta SIL 2

TIPOS DE TOPES CONTENIDOS EN LA CAJA KS1L

CÓDIGO*
DESCRIPCIÓN
VERSIÓN
CONEXIÓN ELÉCTRICA
M0 Microinterruptores electromecánicos SPDT con contactos plateados (OMRON SS-5)
Max: 250 Vac 3A - 125 Vac 5A
De serie
M1 Microinterruptores electromecánicos SPTD con contactos dorados (OMRON SS-01)
Max: 125 Vac 0.1A - 30 Vdc 0.1A
Bajo pedido
H1 Microinterruptores de proximidad magnéticos SPDT sellados herméticamente (HAMLIN 59140)
Max: 120 Vac 0.18A - 175 Vdc 0.25A
Bajo pedido
60 Microinterruptores de proximidad NAMUR 2 cables P+F SJ 3,5 N, NC, tensión nominal 8,2V, (tensión de servicio 5÷25V)
EEx ia IIC T6
Bajo pedido
70 Microinterruptores de proximidad NAMUR 2 cables P+F NJ2 V3 N, NC, 8V
EEx ia IIC T6
Bajo pedido
73 Microinterruptores de proximidad amplificados 3 cables PNP NO P+F NBB2 V3 E2,
10÷30 VDC; 100 mA - corriente de funcionamiento 0 - 100 mA
Bajo pedido
75 Microinterruptores de proximidad amplificados IFM IS 5026, 2 cables
5÷36 Vdc; 4÷200 mA
Bajo pedido
78 Microinterruptores de proximidad NAMUR 2 cables P+F NCB2 V3 NO, NC, tensión nominal 8,2V
EEx ia IIC T6
Bajo pedido

* La sigla que identifica el tipo de tope usado, aparece en el código de la caja en el puesto 6° y 7°.

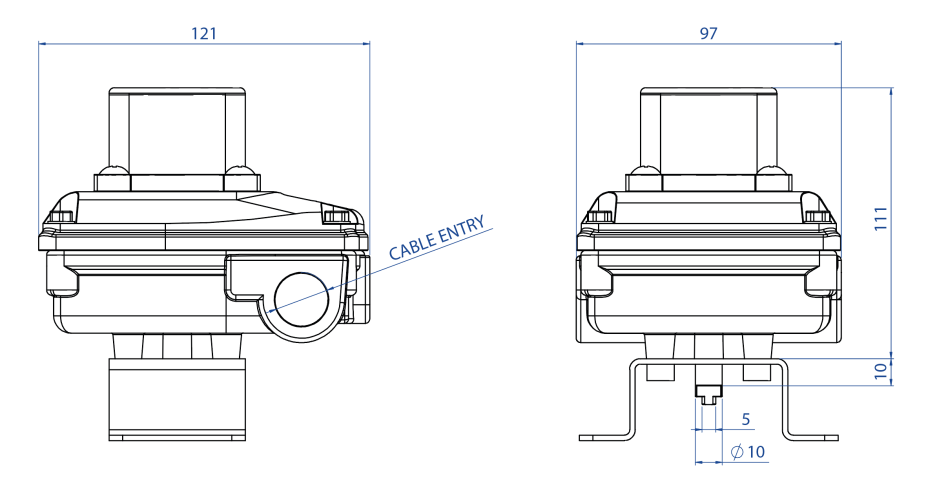

ESTRIBO DE CONEXIÓN ENTRE EL ACTUADOR Y LA CAJA DE TOPE
KS1L

TIPO DE ESTRIBO*
DESCRIPCIÓN

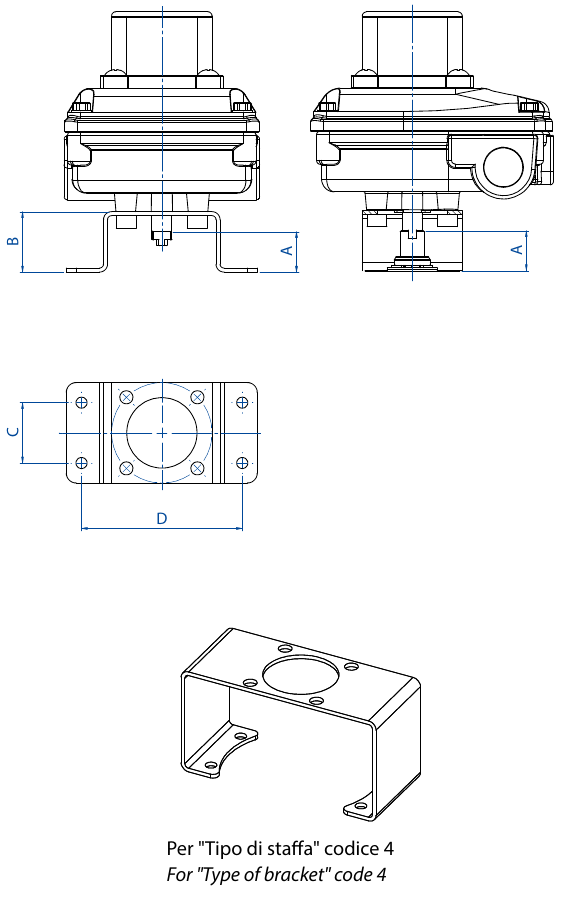

Conexión NAMUR 25x50x20* (*20=altura del eje del actuador, dimensión A en la figura)
Conexión NAMUR 30x80x20* (*20=altura del eje del actuador, dimensión A en la figura)
Conexión NAMUR 30x80x30* (*30=altura del eje del actuador, dimensión A en la figura)
Conexión NAMUR 30x80x30* (*30=altura del eje del actuador, dimensión A en la figura)
Conexión NAMUR 30x130x30* (*30=altura del eje del actuador, dimensión A en la figura)

*El estribo aparece en el último carácter del código de la caja del tope. Para solicitar solo el estribo consulte el código OMAL.

PARA ACTUADORES DE ALUMINIO
MEDIDA DAN15÷DAN120
SRN15÷SRN60
 DAN180÷DAN960
SRN90÷SRN480
DAN1440÷DAN1920
SRN720÷SRN960
 DA2880÷DA8000
SR1440÷SR4000
Código  KCPL1015  KCPL1060  KCPL2060  KCPL1A04
Tipo de estribo
 3  4
A (mm)  20  30  30  30
B (mm)  30  40  40  40
C (mm)  30  30  30  30
D (mm)  80  80  80  130

PARA ACTUADORES DE ACERO INOXIDABLE
MEDIDA  DA15**÷DA30**
SR15**
DA60
SR30
DA120÷DA960
SR60÷SR480
 DA1440÷DA1920
SR720÷SR960
Código  KCPL0015  KCPL1060  KCPL2060
Tipo de estribo
0  0   4
A (mm)  20  20  30  30
B (mm)  30  30  40  40
C (mm)  25  25  30  30
D (mm)  50  50  80  80


**Previa utilización de interfaz para el actuador KBVI4015

ROSCADO DE LA ABRAZADERA DEL CABLE DE LA CAJA
Tipo de roscado de la abrazadera del cable***
 Descripción    Notas
 1/2” NPT  BAJO PEDIDO
 M 20x1,5  ESTÁNDAR

*** El tipo de roscado está indicado en el octavo carácter del código de la caja.
ABRAZADERA DEL CABLE: No incluida.
